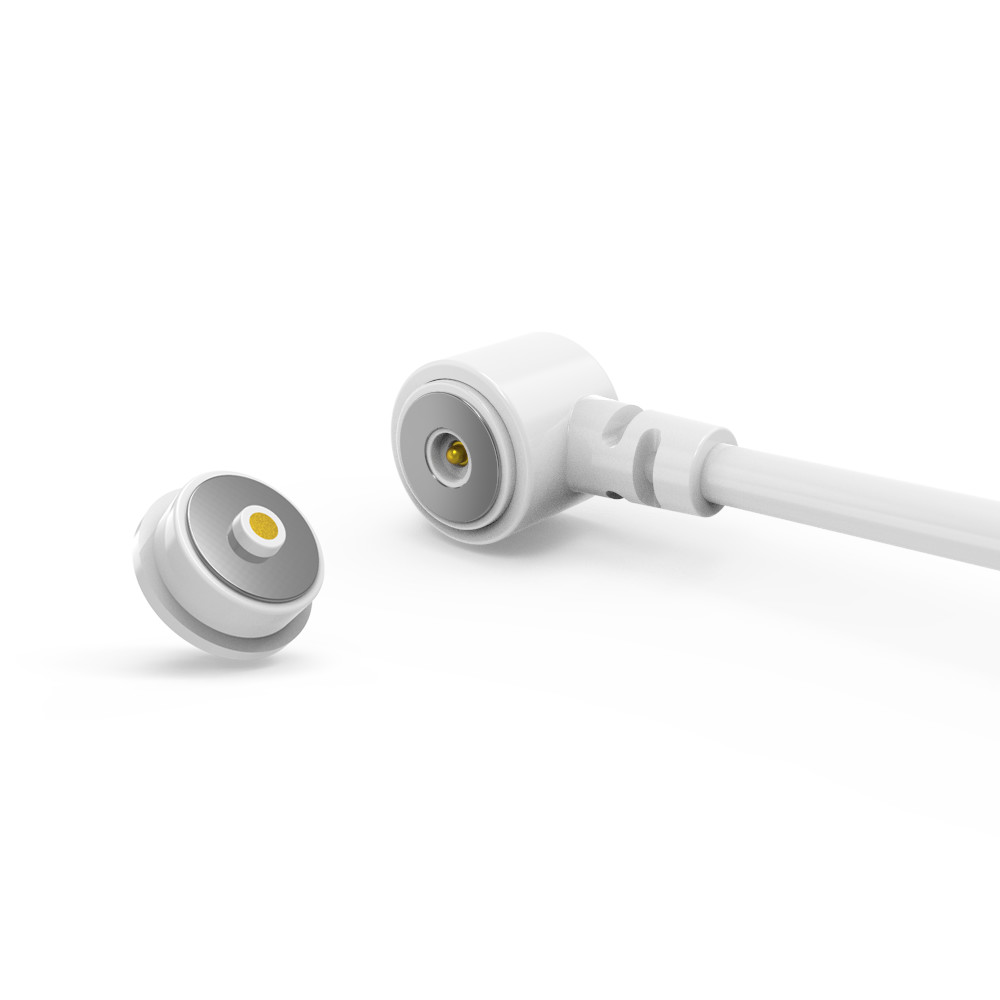

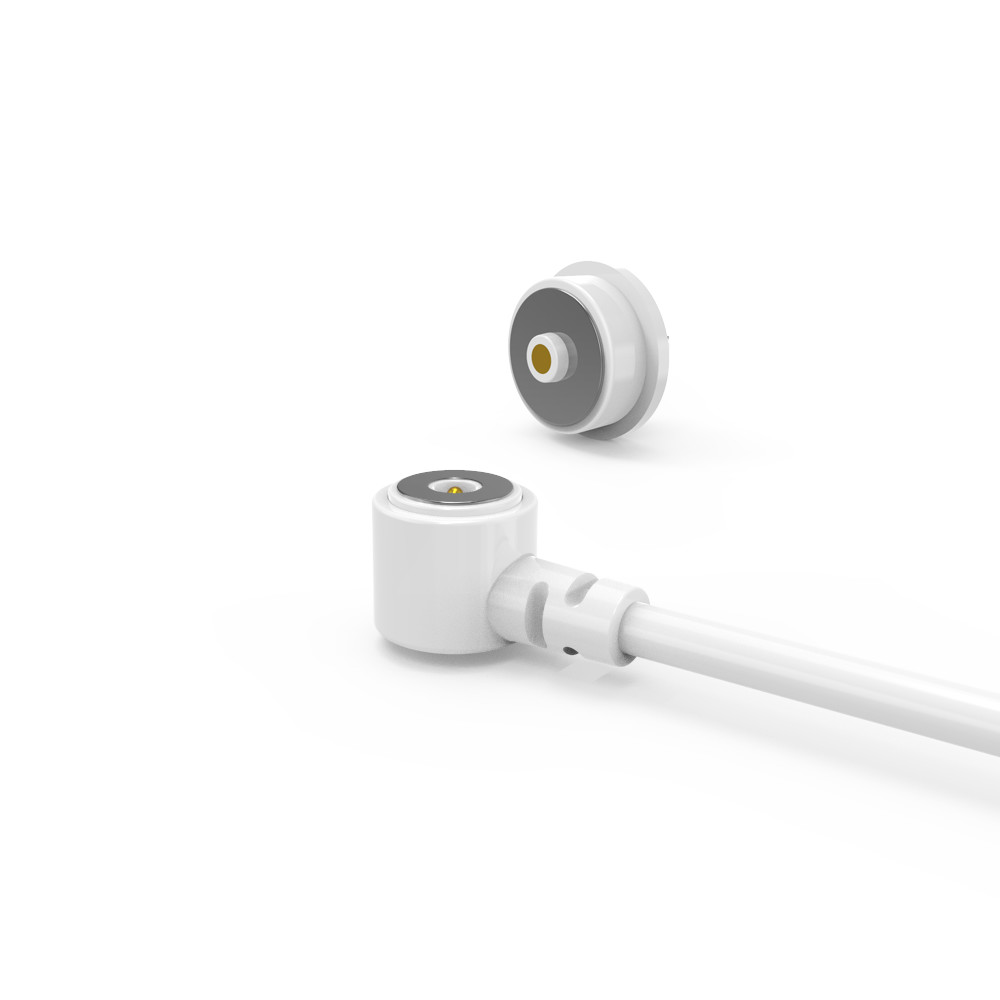

Conector de cable magnético blanco cargador de energía masculino mujer conector de cable USB

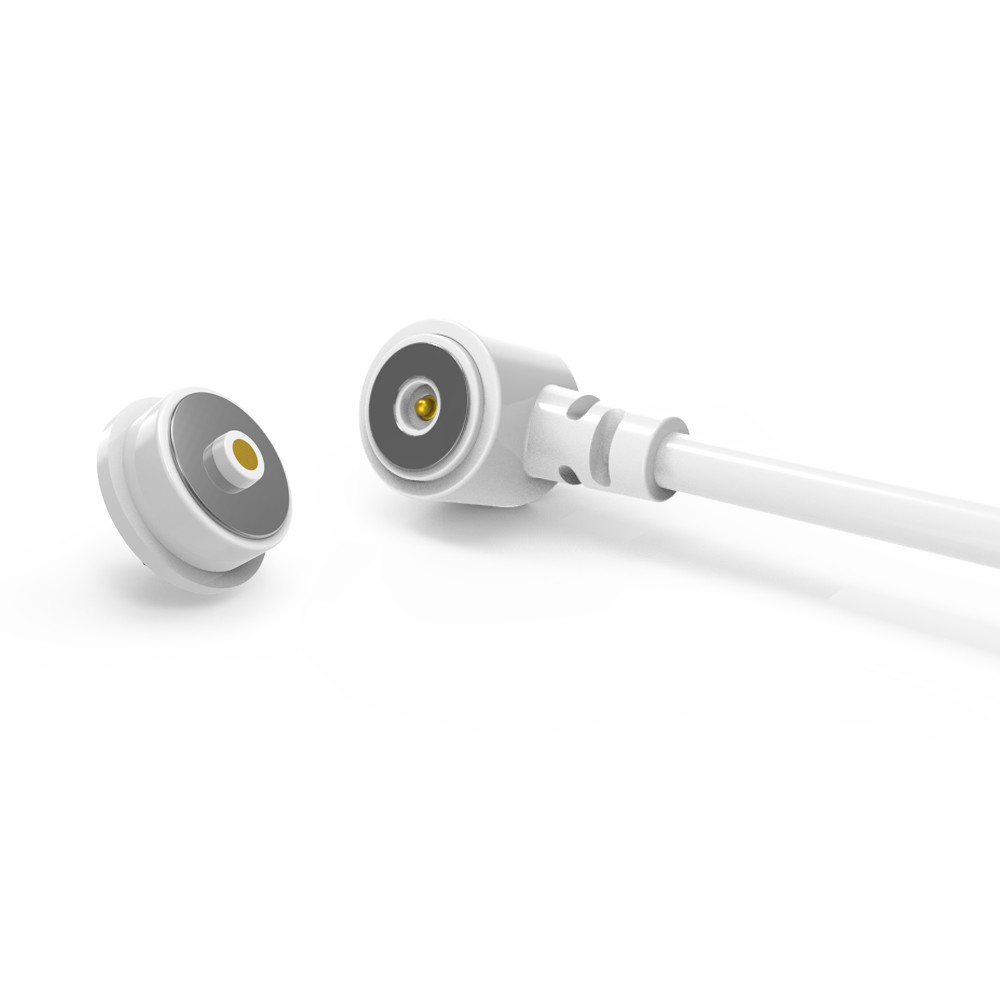

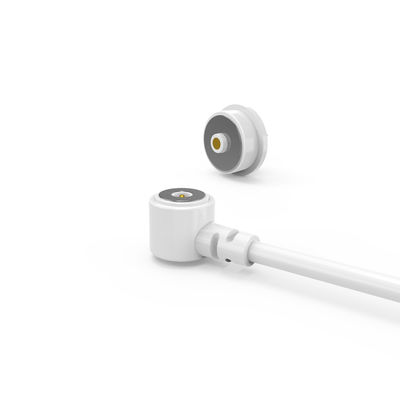

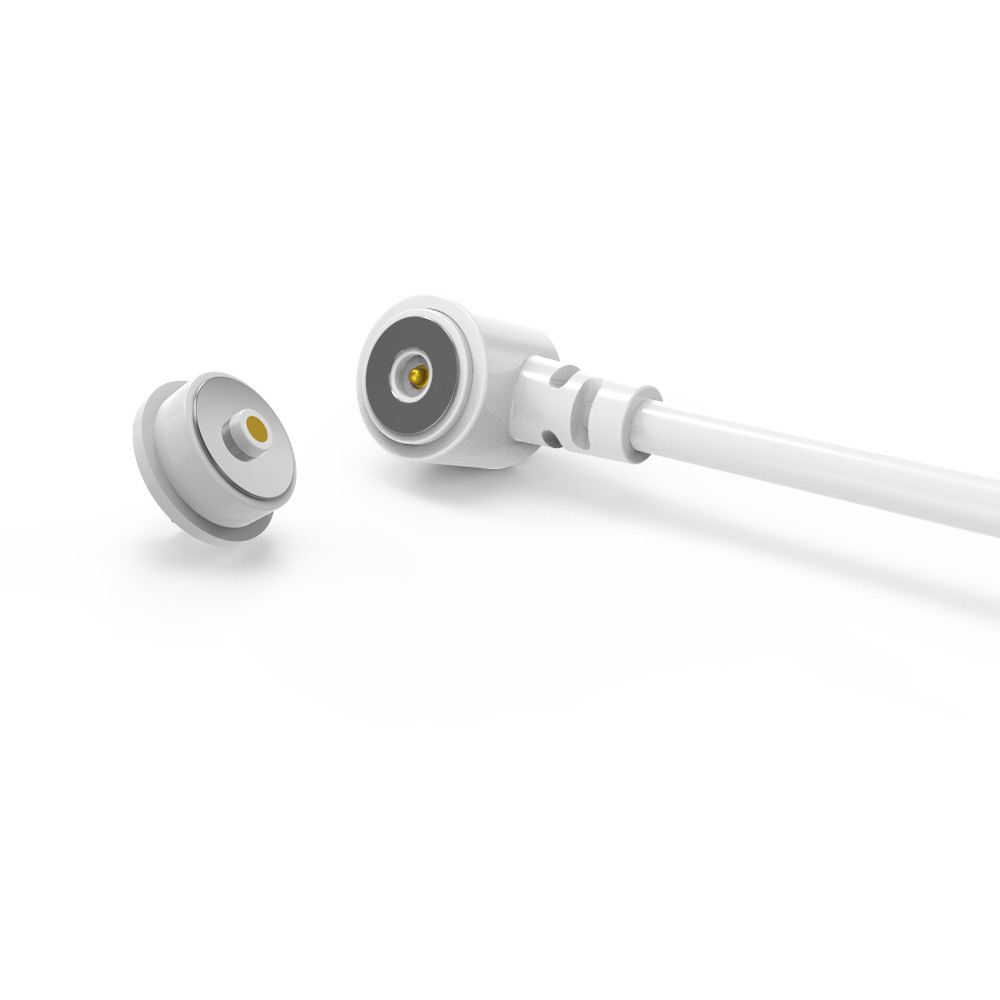

Conector de cable magnético blanco, conector macho hembra, cargador de energía, conector de cable USB.

UPE es un fabricante profesional de conectores magnéticos y conectores de cable magnético.

Contamos con nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y brindar servicio de personalización de conectores magnéticos. Se pueden diseñar diferentes productos y soluciones de conectores de pines pogo magnéticos según las diferentes necesidades del cliente.

Nos hemos adherido a la innovación tecnológica continua y a productos de alta calidad como el núcleo del desarrollo de la empresa, un equipo técnico profesional y experimentado tiene más de 15 años de experiencia en la industria de conectores relevantes. UPE tiene muchos años de experiencia laboral en el desarrollo y la fabricación de productos. UPE garantiza la calidad del producto durante el diseño, desarrollo y fabricación del producto. Al mismo tiempo, también puede proporcionar a los clientes soporte técnico, como el desarrollo síncrono.

El área de la planta de producción se implementa estrictamente de acuerdo con el estándar 7S, y el taller libre de polvo se utiliza para las operaciones de producción y el entorno de trabajo es limpio y ordenado. Implementamos estrictamente el control de calidad de acuerdo con los estándares del sistema de gestión de calidad ISO90001.

Los productos se venden principalmente a Europa, Estados Unidos, Canadá, Australia y países y regiones desarrollados de Asia.

Atención:

1. Imanes NdFeB permanentes:
Nuestros productos utilizan imanes de neodimio hierro boro (NdFeB) de alta calidad, que ofrecen una fuerza magnética permanente en condiciones normales de funcionamiento.
Nota: Las propiedades magnéticas pueden degradarse en las siguientes condiciones:

Exposición que excede la temperatura de Curie específica del material

Daño físico o compromiso estructural

Oposición sostenida por polos magnéticos similares

2. Interferencia del campo magnético:
Los campos magnéticos inherentes pueden afectar a los dispositivos electrónicos sensibles cercanos. Recomendamos:

Mantener una distancia adecuada de los dispositivos susceptibles

Implementar blindaje magnético cuando sea crítico

Consultar a nuestro equipo de ingeniería para obtener orientación sobre la integración

Conector de cable magnético macho:

1. Materiales y construcción (Premium y duraderos):

Pines Pogo: Núcleo de latón con revestimiento de alta gama (60~100µ" Ni bajo 5µ" Au) que garantiza una resistencia superior a la corrosión, baja resistencia de contacto y fiabilidad a largo plazo.

Carcasa: Blanco LCP+30%GF UL94 V-0

Imán: NdFeB N52 (niquelado) – Fuerza magnética líder en la industria (grado N52) para un acoplamiento seguro con protección contra la corrosión.

Cables y chaquetas:

Cable: OD 3,0 mm, 2 núcleos (43x0,08 mm hebras de cobre estañado).

Conector y chaquetas de cable: Blanco TPE 90A – Flexible, resistente a la abrasión y estéticamente consistente.

2. Rendimiento mecánico (diseñado con precisión):

Fuerza del resorte: 60 g ±10 g a 0,4 mm de carrera de trabajo – Optimizado para una presión de contacto estable y un acoplamiento fácil.

Carrera: Recorrido completo 0,6 mm (carrera de trabajo 1,0 mm).

Vida útil: más de 10.000 ciclos – Diseño robusto para alta frecuencia

3. Fiabilidad eléctrica (probada y certificada):

Clasificación: 12 V / 2 A – Adecuado para la transmisión de datos/energía de baja potencia (por ejemplo, dispositivos portátiles, dispositivos IoT).

Resistencia de contacto: ≤50 mΩ por pin (lo que garantiza una caída de tensión mínima).

Pruebas: 100% circuito abierto/cortocircuito probado + 48H de pulverización salina (validando la resistencia a la corrosión).

Cumplimiento: ROHS/REACH – Seguro para el medio ambiente para los mercados globales.

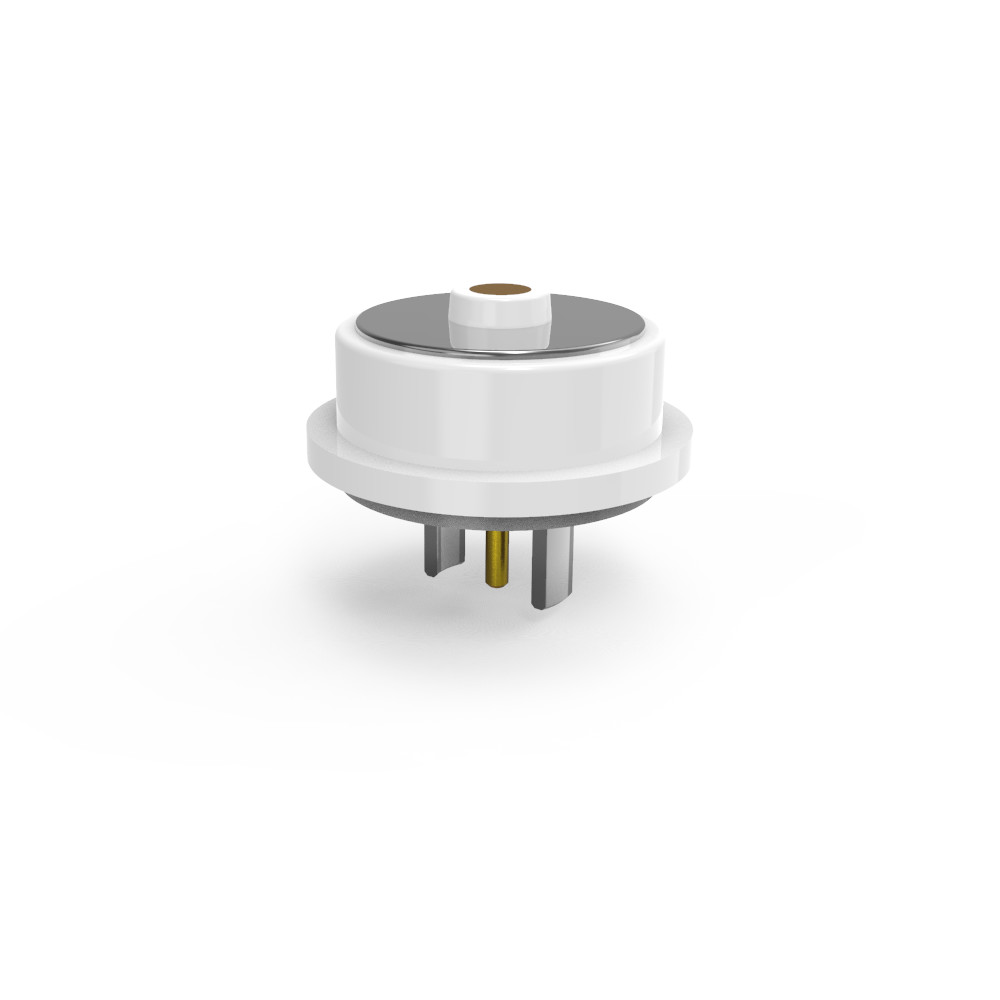

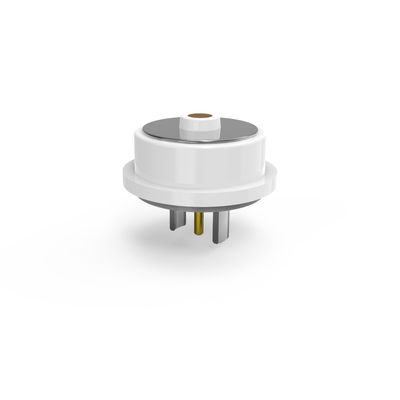

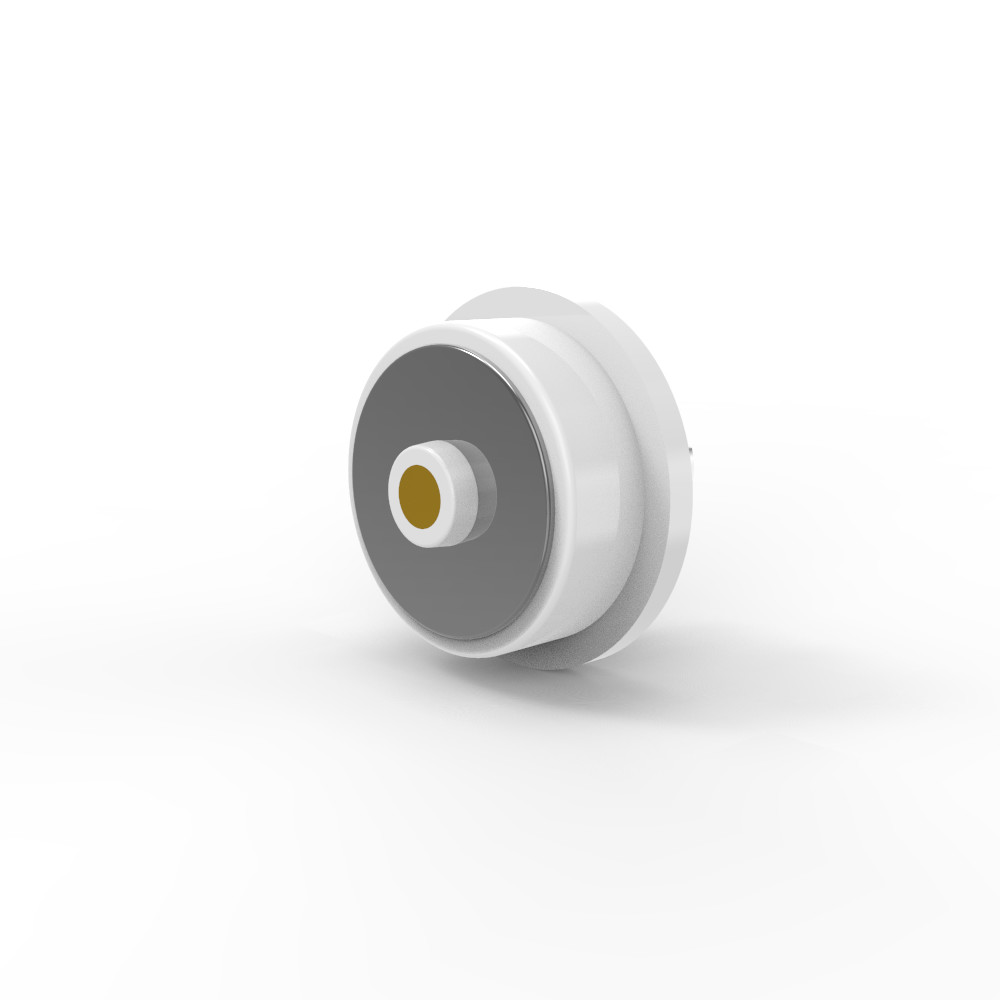

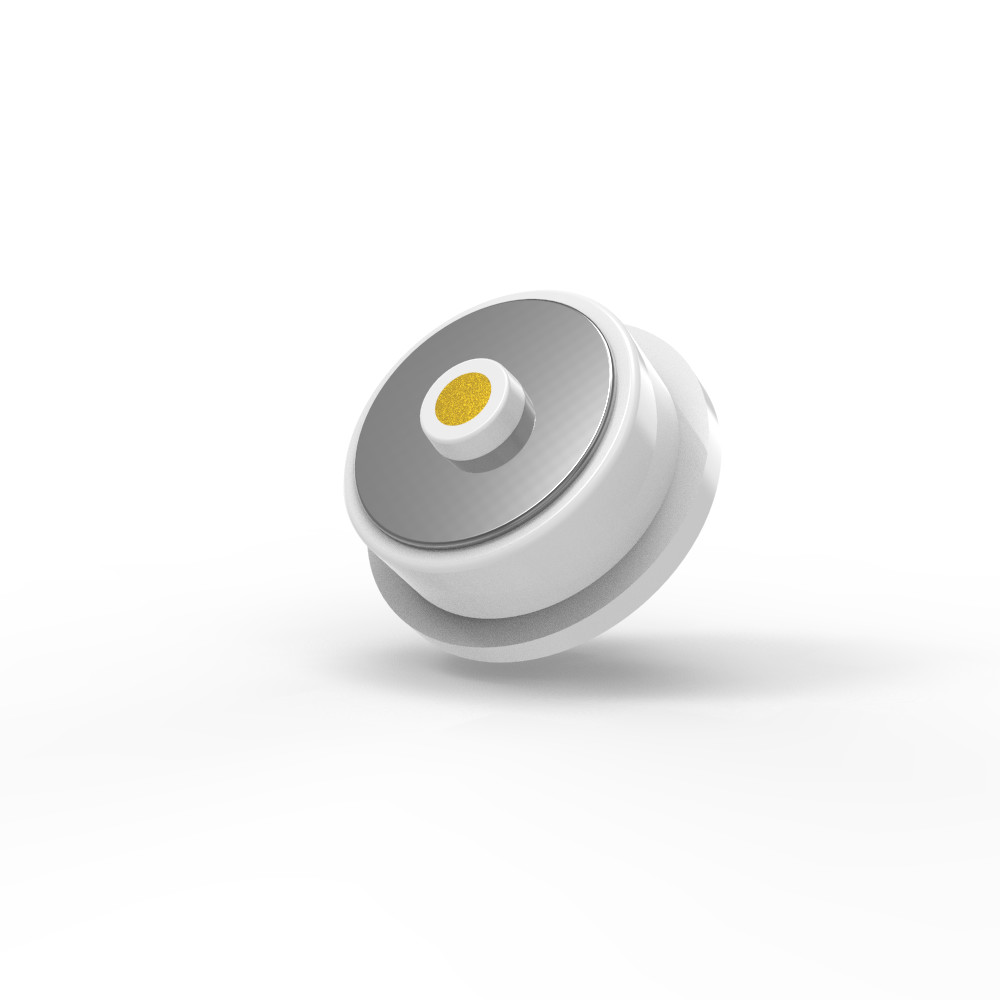

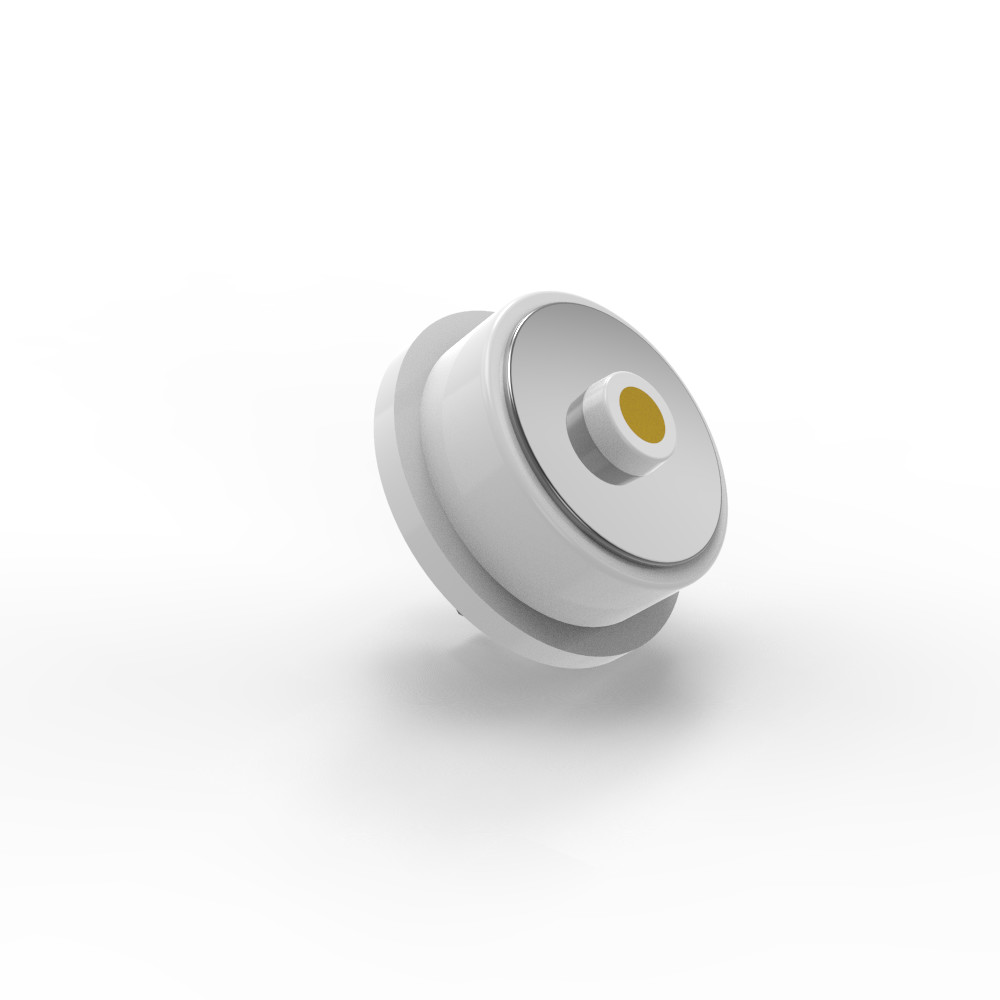

Conector magnético hembra:

Componentes y materiales clave:

1. Pines (contactos eléctricos):

.Material base: Aleación de latón sin plomo C6801 (mayor contenido de cobre que el latón estándar, que ofrece mejor conductividad y resistencia a la corrosión).

.Revestimiento: Igual que el macho - Mínimo 5µ" Oro (Au) sobre 60-100µ" Níquel (Ni). Garantiza una excelente resistencia a la corrosión y baja resistencia de contacto.

2. Carcasa (cuerpo principal de plástico):

.Material: Idéntico al macho - Blanco LCP+30%GF UL94 V-0

3. Carcasa (estructura metálica externa):

.Material: Aleación de latón sin plomo C6801.

.Revestimiento: Níquel (Ni). Proporciona protección contra la corrosión y un acabado consistente. Esta es una diferencia estructural significativa en comparación con el conector macho.

3. Imán:

.Tipo: Idéntico al macho - NdFeB N52 (grado común más fuerte).

.Revestimiento: Níquel (Ni). Esencial para la protección contra la corrosión del imán.

Especificaciones eléctricas:

1. Tensión de funcionamiento: 12 V CC (igual que el macho).

2. Corriente de funcionamiento: 3,0 A (diferencia crítica - Superior a la clasificación de 2 A del macho).

3. Resistencia de contacto: Máx. 50 mΩ por pin (la misma especificación que el macho).

4. Pruebas: 100% prueba de circuito abierto y cortocircuito (control de calidad estándar).

Cumplimiento y fiabilidad:

Cumplimiento medioambiental: Cumple explícitamente con RoHS y REACH.

Resistencia a la corrosión (prueba de pulverización salina): 48 horas (igual que el macho, lo que indica una buena resistencia medioambiental para el revestimiento/materiales

Descripción de la aplicación del producto (sin limitarse a lo siguiente):

1. Soldadura de PCBboard enchufable;
2. Formación y encapsulación después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa PCBboard;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del diseño de PCB

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

●Tiempo de vida: hasta 100.000-200.000 ciclos;

●Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo y a prueba de agua (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de alta corriente;

●La apariencia del conector magnético se puede combinar de acuerdo con el diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

●Realice la transmisión de señal de alta frecuencia, puede reemplazar la función tradicional USB2.0 HDMI 1.3 Transmisión de señal de video y audio

Aplicación de productos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.) cable de datos, cable de carga, conexión de extremo de cable de tira magnética

2. Equipos médicos, equipos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales, equipos audiovisuales

3. Aviación, electrónica aeroespacial, comunicación militar

4. Automoción, navegación de automóviles, equipos de prueba y medición

5. Electrónica de consumo (teléfonos móviles, tabletas, auriculares Bluetooth, cámaras, relojes, productos electrónicos de consumo portátiles y muchos otros campos electrónicos).

¿Por qué elegirnos?

1. Servicio de personalización profesional

2. Capacidad de producción de muestras rápida

3. Estricto sistema de control de calidad

4. Procesamiento con componentes importados

5. Equipos de prueba de alta precisión

6. Procedimientos razonables de control de costos

7. Estándares ambientales del producto

Cómo realizar el pedido del conector de cable magnético

Paso 1: Envíe sus requisitos
Proporcione estos detalles clave:

✅Tipo de conector: por ejemplo, solo carga, datos+energía (USB-C/HDMI), pin Pogo, híbrido

✅Cantidad: Volumen anual estimado (por ejemplo, 50.000 unidades/año)

✅Necesidades de personalización:
.Forma/tamaño (por ejemplo, circular Ø5 mm, en ángulo recto)
.Clasificación de corriente (por ejemplo, carga rápida de 8 A)

.Clasificación IP (por ejemplo, IPX8 a prueba de agua)

.Tipo de señal (por ejemplo, USB 2.0 + alimentación de 12 V)
Estético (color, marca, acabado superficial)

✅Especificaciones técnicas: Voltaje de funcionamiento, ciclos de acoplamiento, rango de temperatura de funcionamiento

Paso 2: Cotización y acuerdo
UPE proporciona:
.Precios unitarios (descuentos por volumen para pedidos de más de 5K)
.Plazo de entrega (prototipado + producción en masa)
.Condiciones de pago (por ejemplo, depósito del 50 %, 50 % antes del envío)

Finalizar: MOQ, programa de entrega, embalaje

Paso 3: Confirmar pedido y pagar
Firme una orden de compra o un acuerdo de pedido formal

Pague de forma segura a través de:
.Transferencia bancaria (SWIFT/TT)
.PayPal
.Carta de crédito (para pedidos al por mayor)

Paso 4: Producción y envío
✅Prototipado: 5-7 días (aprobación de la muestra antes de la producción en masa)

✅Producción en masa: 15-20 días (escalado flexible)

Envío:
.EXW
.Logística rastreable (DHL, FedEx, flete marítimo)

Paso 5: Garantía de calidad
✅Antes del envío: UPE proporciona informes de control de calidad (pruebas IP, comprobaciones de continuidad)

✅Después de la entrega: Inspeccionar para:
.Precisión dimensional
.Rendimiento de la señal/potencia
.Consistencia del acabado
