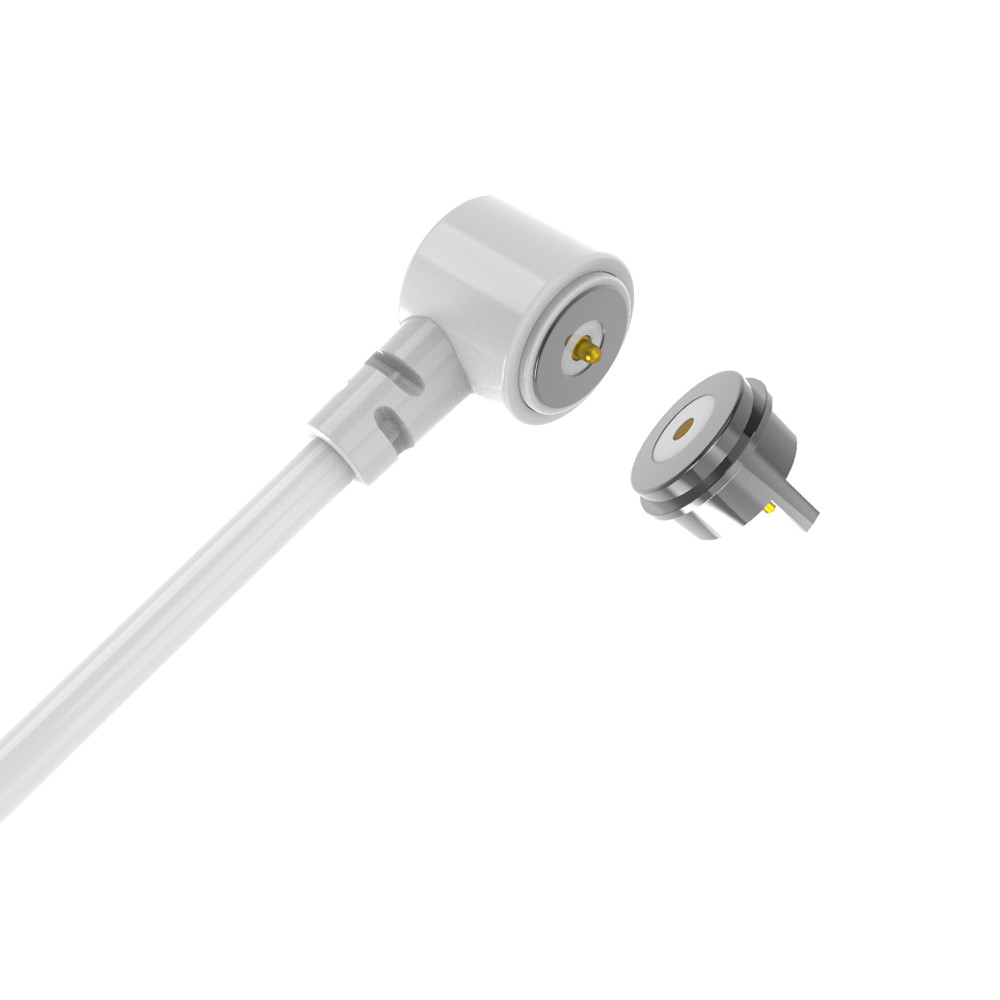

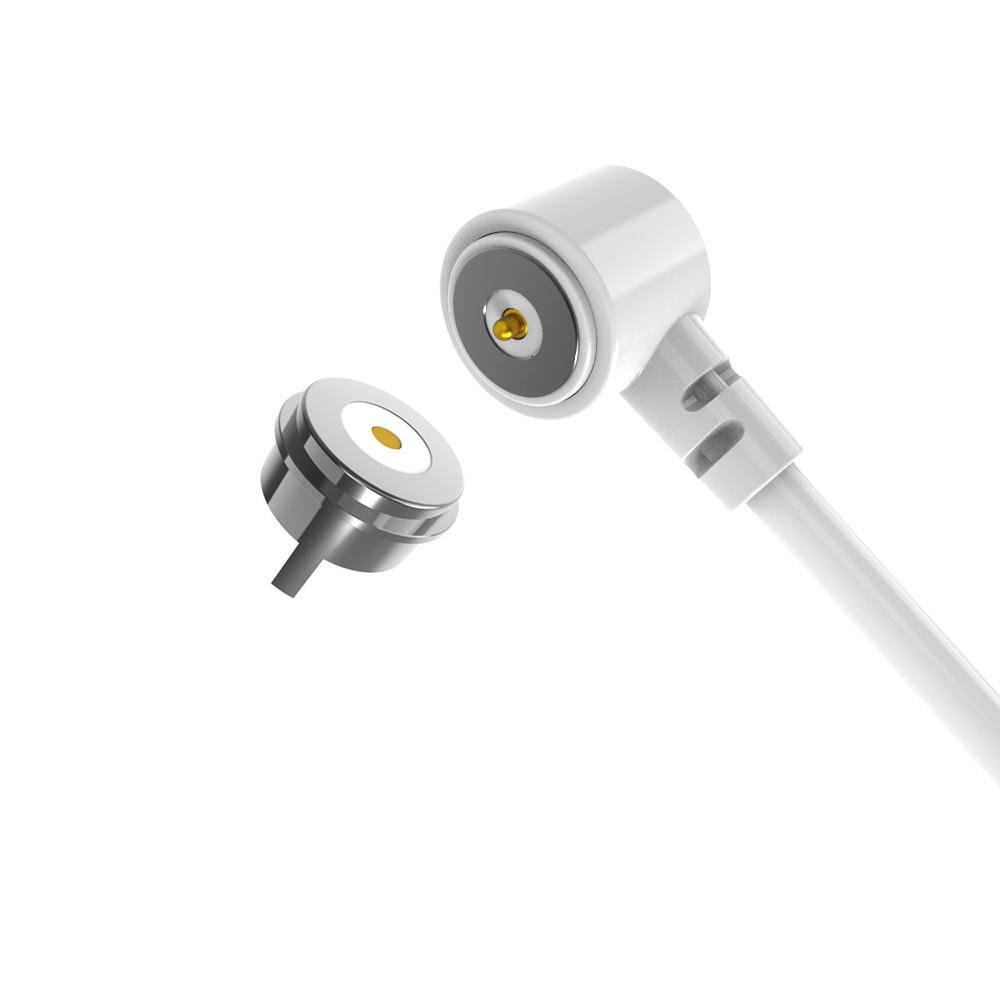

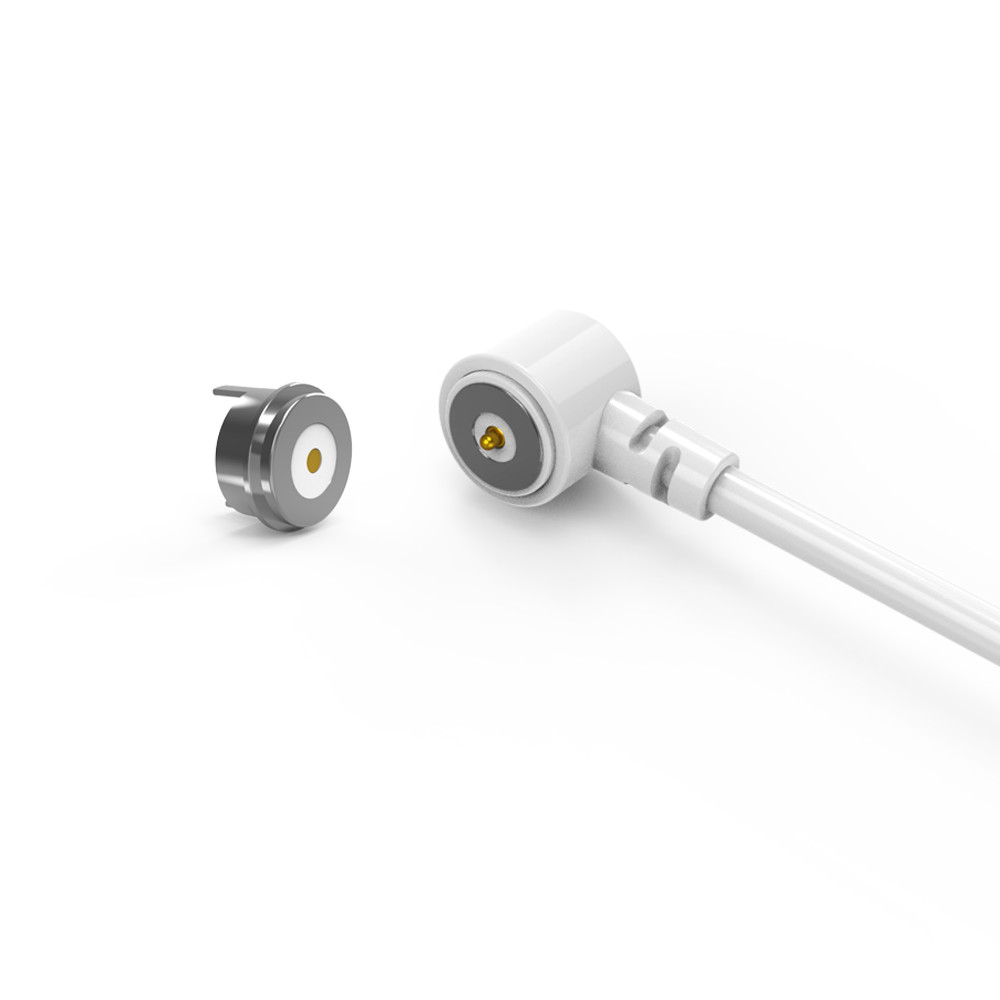

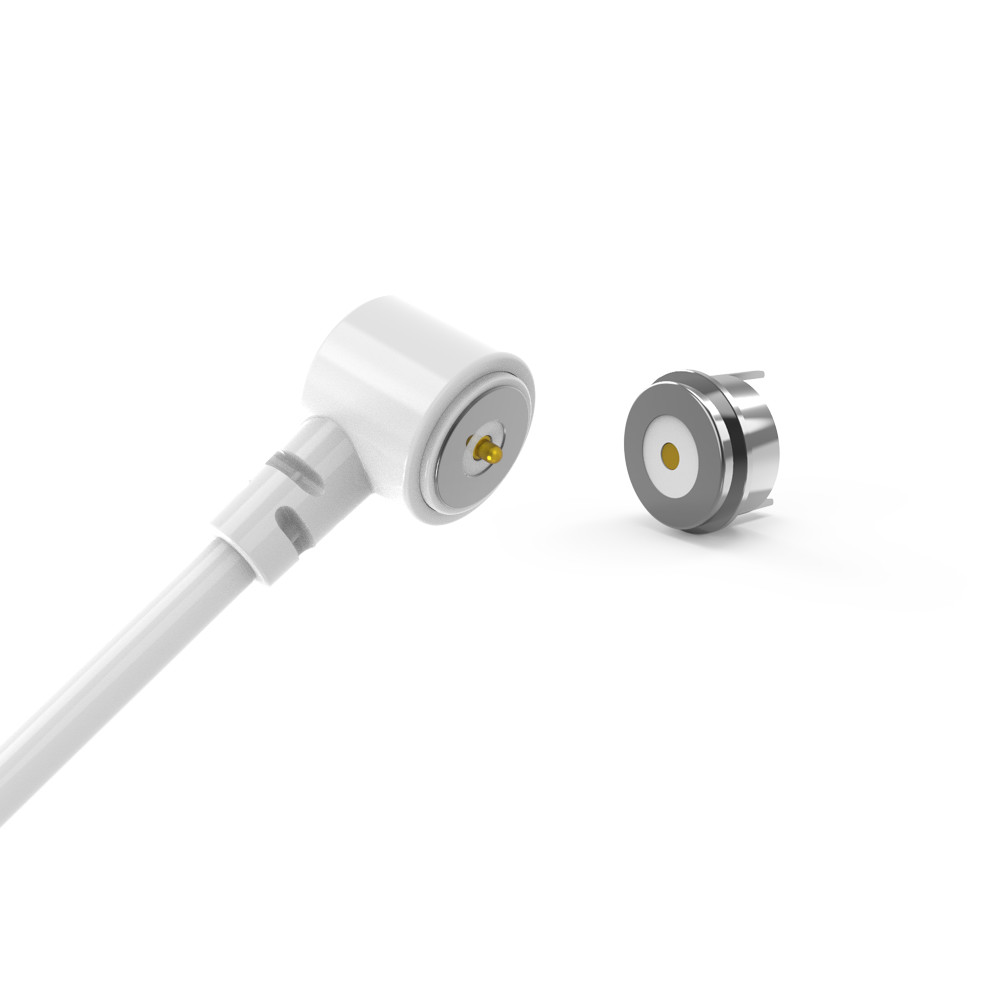

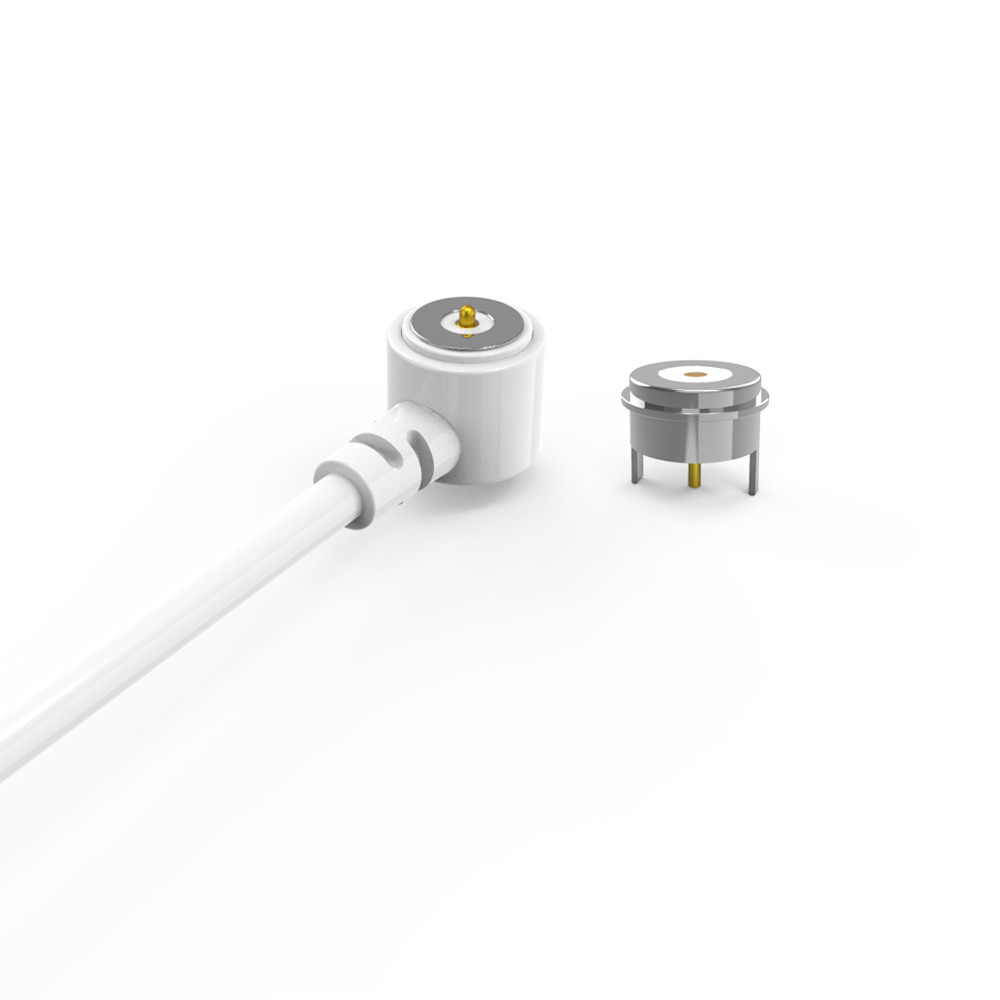

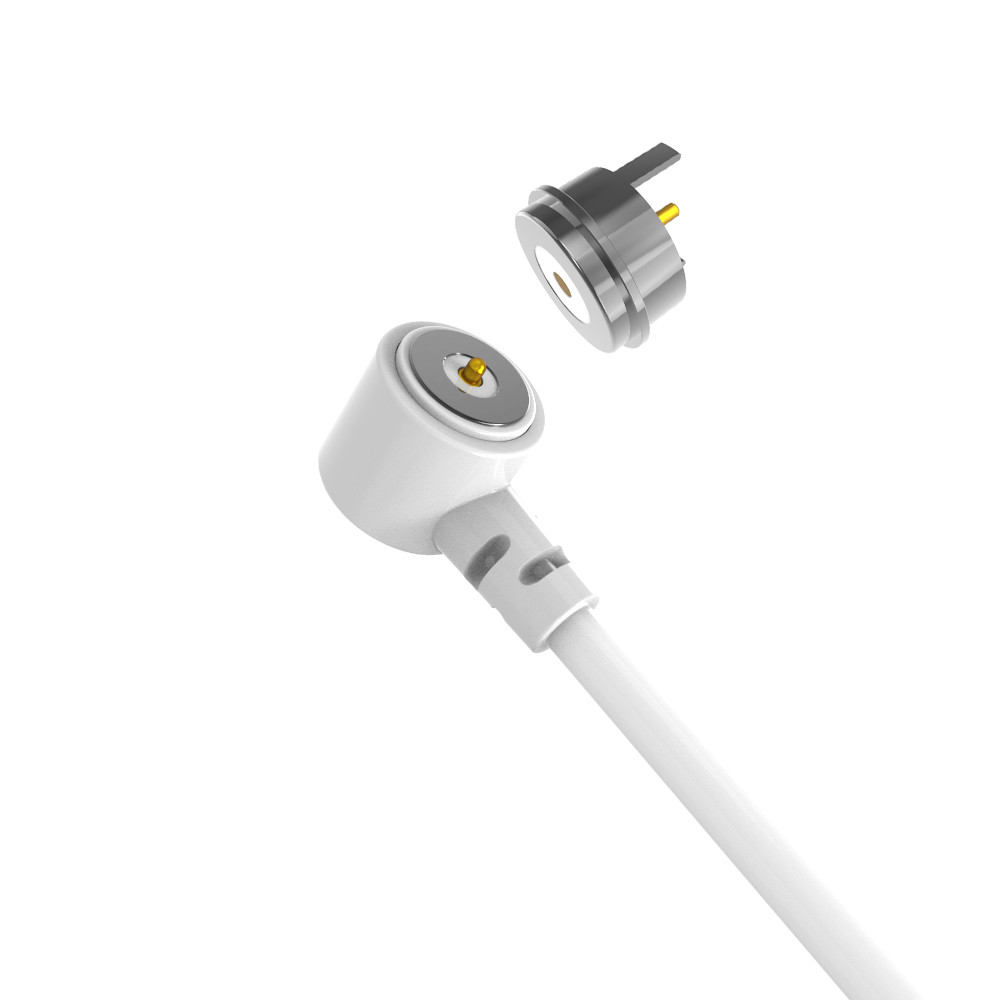

Conector de cable USB magnético de cable TPE blanco de 8,0 mm, prueba de niebla salina de 48 horas

Cable TPE blanco de 8,0 mm, conector de cable USB magnético, prueba de pulverización salina de 48 horas.

UPE es un fabricante profesional de conectores magnéticos y conectores de cable magnéticos.

Contamos con nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y brindar servicio de personalización de conectores magnéticos. Se pueden diseñar diferentes productos y soluciones de conectores de pines pogo magnéticos según las diferentes necesidades del cliente.

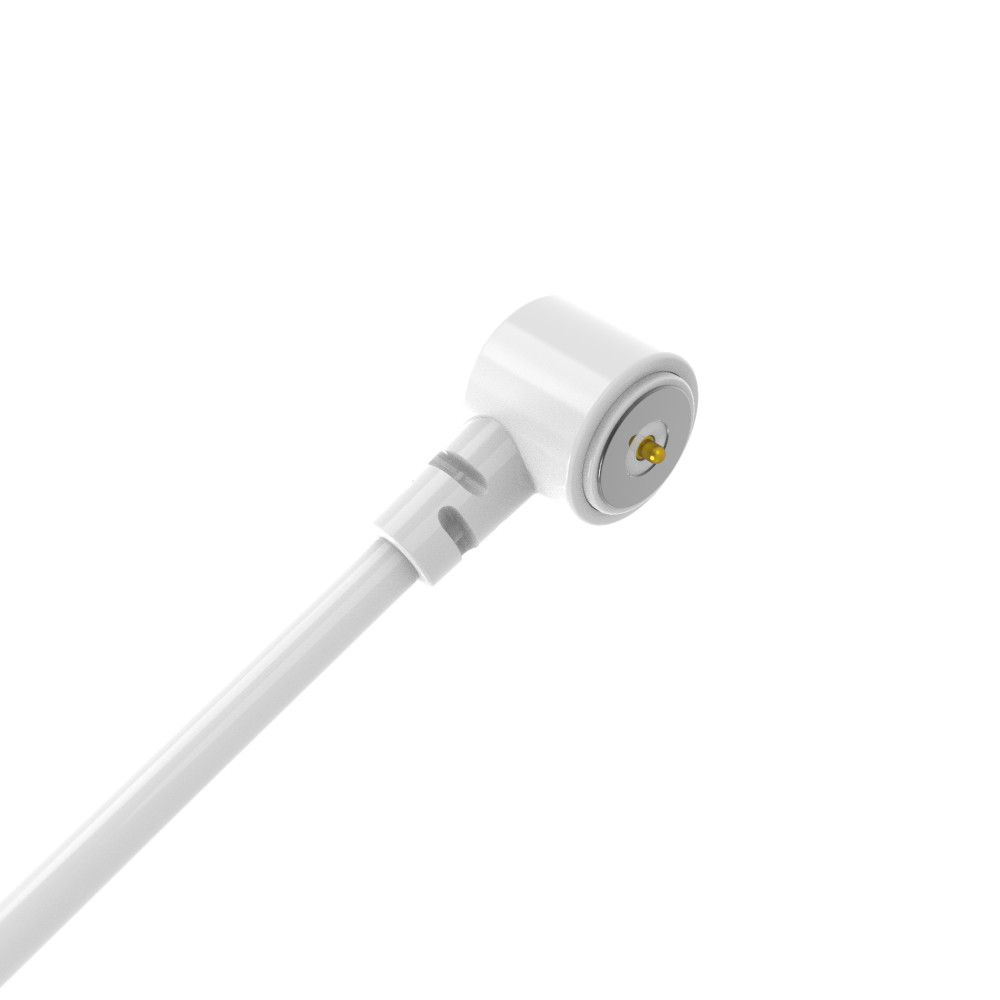

Conector de cable magnético macho:

1. Materiales y construcción (Premium y duraderos):

Pines Pogo: Núcleo de latón con revestimiento de alta gama (60~100µ" Ni bajo 5µ" Au) que garantiza una resistencia superior a la corrosión, baja resistencia de contacto y fiabilidad a largo plazo.

Carcasa: LCP blanco+30%GF UL94 V-0

Imán: NdFeB N52 (niquelado) – Fuerza magnética líder en la industria (grado N52) para un acoplamiento seguro con protección contra la corrosión.

Cables y cubiertas:

Cable: OD 3,0 mm, 2 núcleos (43x0,08 mm hebras de cobre estañado).

Conector y cubiertas de cables: TPE blanco 90A – Flexible, resistente a la abrasión y estéticamente consistente.

2. Rendimiento mecánico (diseñado con precisión):

Fuerza del resorte: 60 g ±10 g a 1,0 mm de recorrido de trabajo – Optimizado para una presión de contacto estable y un acoplamiento fácil.

Carrera: Recorrido completo 1,2 mm (recorrido de trabajo 1,0 mm).

Vida útil: más de 10.000 ciclos – Diseño robusto para alta frecuencia

3. Fiabilidad eléctrica (probada y certificada):

Clasificación: 12 V / 2 A – Adecuado para la transmisión de datos/energía de baja potencia (por ejemplo, dispositivos portátiles, dispositivos IoT).

Resistencia de contacto: ≤50 mΩ por pin (lo que garantiza una caída de tensión mínima).

Pruebas: 100% circuito abierto/cortocircuito probado + 48H de pulverización salina (validación de la resistencia a la corrosión).

Cumplimiento: ROHS/REACH – Seguro para el medio ambiente para los mercados globales.

Conector magnético hembra:

Componentes y materiales clave:

1. Pines (contactos eléctricos):

.Material base: Aleación de latón sin plomo C6801 (mayor contenido de cobre que el latón estándar, que ofrece mejor conductividad y resistencia a la corrosión).

.Revestimiento: Igual que el macho - Mín. 5µ" Oro (Au) sobre 60-100µ" Níquel (Ni). Garantiza una excelente resistencia a la corrosión y baja resistencia de contacto.

2. Carcasa (cuerpo principal de plástico):

.Material: LCP blanco+30%GF UL94 V-0

3. Carcasa (estructura metálica externa):

.Material: Aleación de latón sin plomo C6801.

.Revestimiento: Níquel (Ni). Proporciona protección contra la corrosión y un acabado consistente. Esta es una diferencia estructural significativa en comparación con el conector macho.

3. Imán:

.Tipo: Idéntico al macho - NdFeB N52 (el grado más común y fuerte).

.Revestimiento: Níquel (Ni). Esencial para la protección contra la corrosión del imán.

Especificaciones eléctricas:

1. Tensión de funcionamiento: 12 V CC (igual que el macho).

2. Corriente de funcionamiento: 5,0 A (Diferencia crítica: superior a la clasificación de 2 A del macho).

3. Resistencia de contacto: Máx. 50 mΩ por pin (la misma especificación que el macho).

4. Pruebas: 100% prueba de circuito abierto y cortocircuito (control de calidad estándar).

Cumplimiento y fiabilidad:

Cumplimiento medioambiental: Cumple explícitamente con RoHS y REACH.

Resistencia a la corrosión (prueba de pulverización salina): 48 horas (igual que el macho, lo que indica una buena resistencia medioambiental para el revestimiento/materiales

Descripción de la aplicación del producto (sin limitarse a lo siguiente):

Este conector hembra está diseñado para una integración versátil en los productos finales:

1. Soldadura de placa PCB enchufable: Diseñado para soldadura directa de orificio pasante o, posiblemente, montaje en superficie en una PCB. Es probable que la carcasa tenga pestañas/pines de soldadura.

2. Formación y encapsulación después de soldar los cables: Se puede ensamblar con los cables conectados primero, luego sobremoldeado/encapsulado para aliviar la tensión y sellar.

3. Agregar terminal de transferencia a la PCB: Sugiere que el conector se puede montar en una PCB intermedia "terminal de transferencia" que luego se conecta a la PCB principal (útil para la modularidad o la alineación).

4. Moldeo por inyección para molde incrustable: Diseñado para integrarse de forma segura en la carcasa de plástico de un producto mediante moldeo por inserción. La carcasa de HTN y la carcasa metálica proporcionan puntos de anclaje robustos.

5. Cables unidos directamente: Los cables se pueden terminar directamente en los pines del conector (por ejemplo, soldadura, engarzado) sin estar necesariamente en una PCB primero.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomentó el diseño de la PCB

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

●Tiempo de vida: hasta 100.000-200.000 ciclos;

●Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo e impermeable (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5A-10A resiste la transmisión de corriente grande;

●La apariencia del conector magnético se puede combinar con el diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

●Realice la transmisión de señal de alta frecuencia, puede reemplazar la función USB2.0 HDMI 1.3 Transmisión de señal de video y audio tradicional
