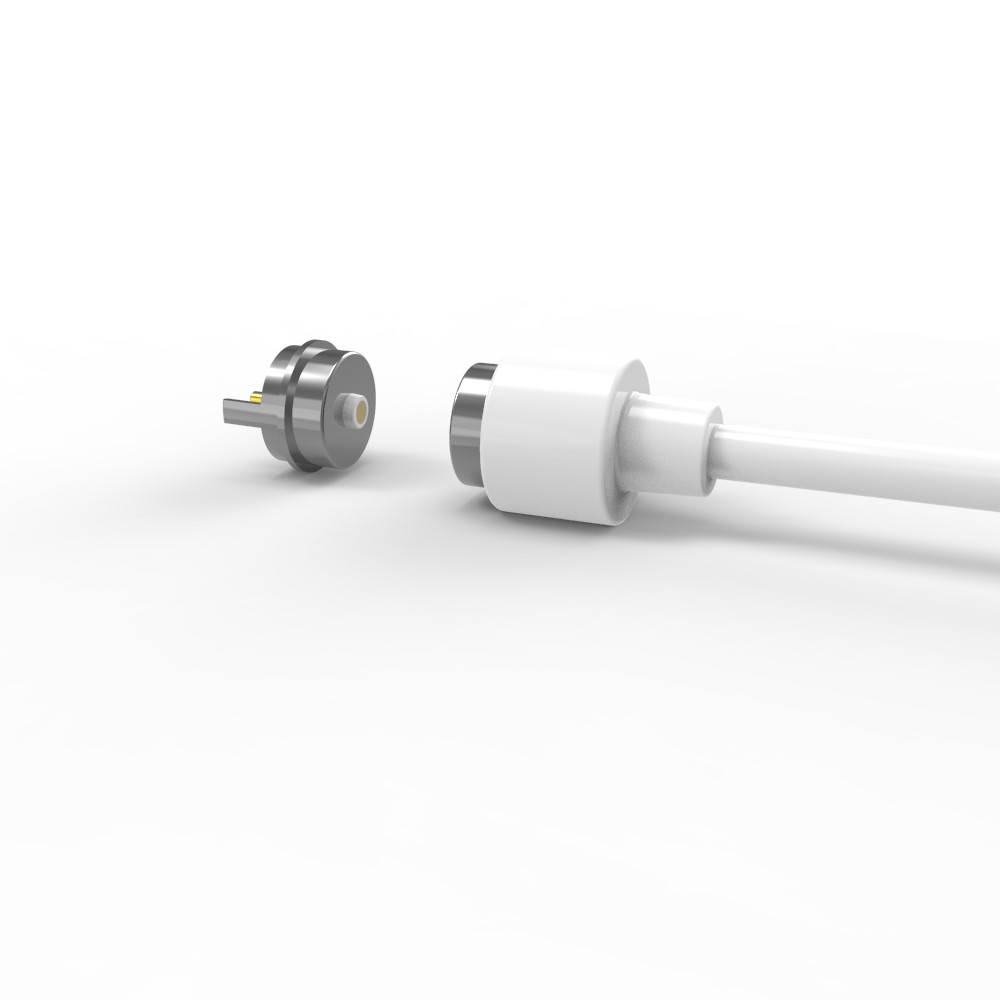

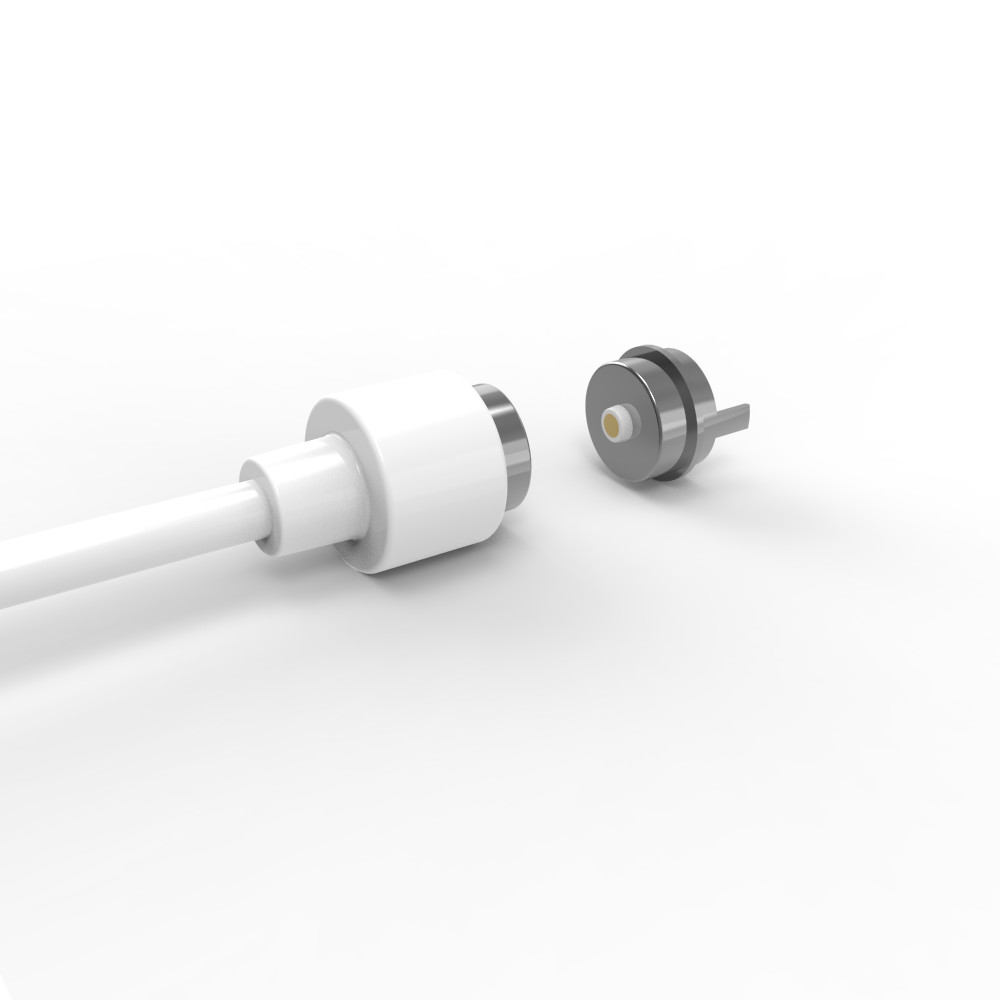

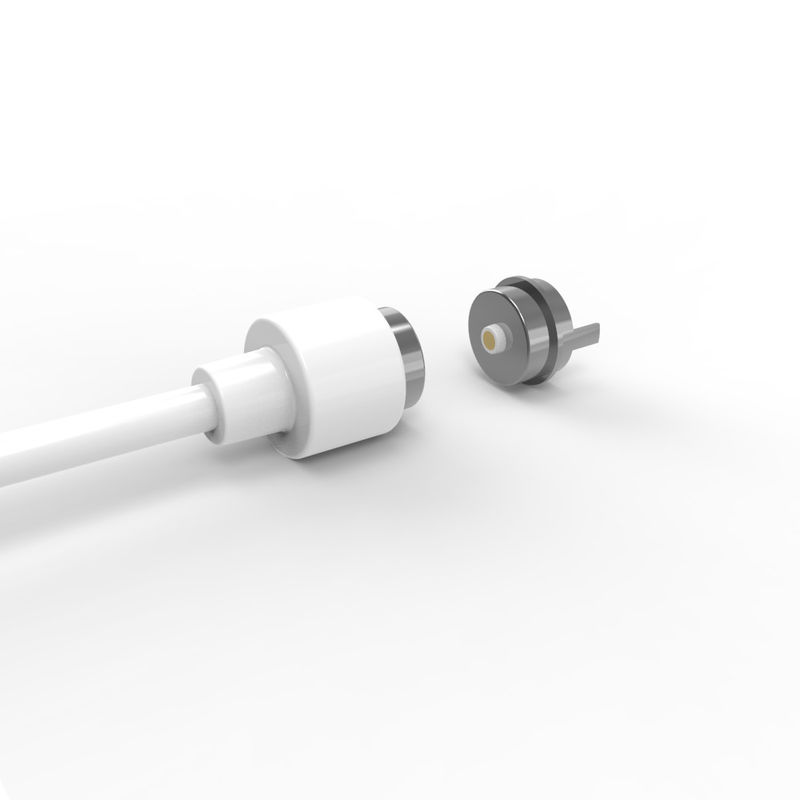

Conector de cable USB magnético de 6,0 mm con 2 pines y cable TPE blanco

Conector de cable USB magnético de 6,0 mm con 2 pines y cable TPE blanco.

UPE es un fabricante profesional de conectores magnéticos y conectores de cable magnético.

Contamos con nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y brindar servicio de personalización de conectores magnéticos. Se pueden diseñar diferentes productos y soluciones de conectores de pines pogo magnéticos de acuerdo con las diferentes necesidades del cliente.

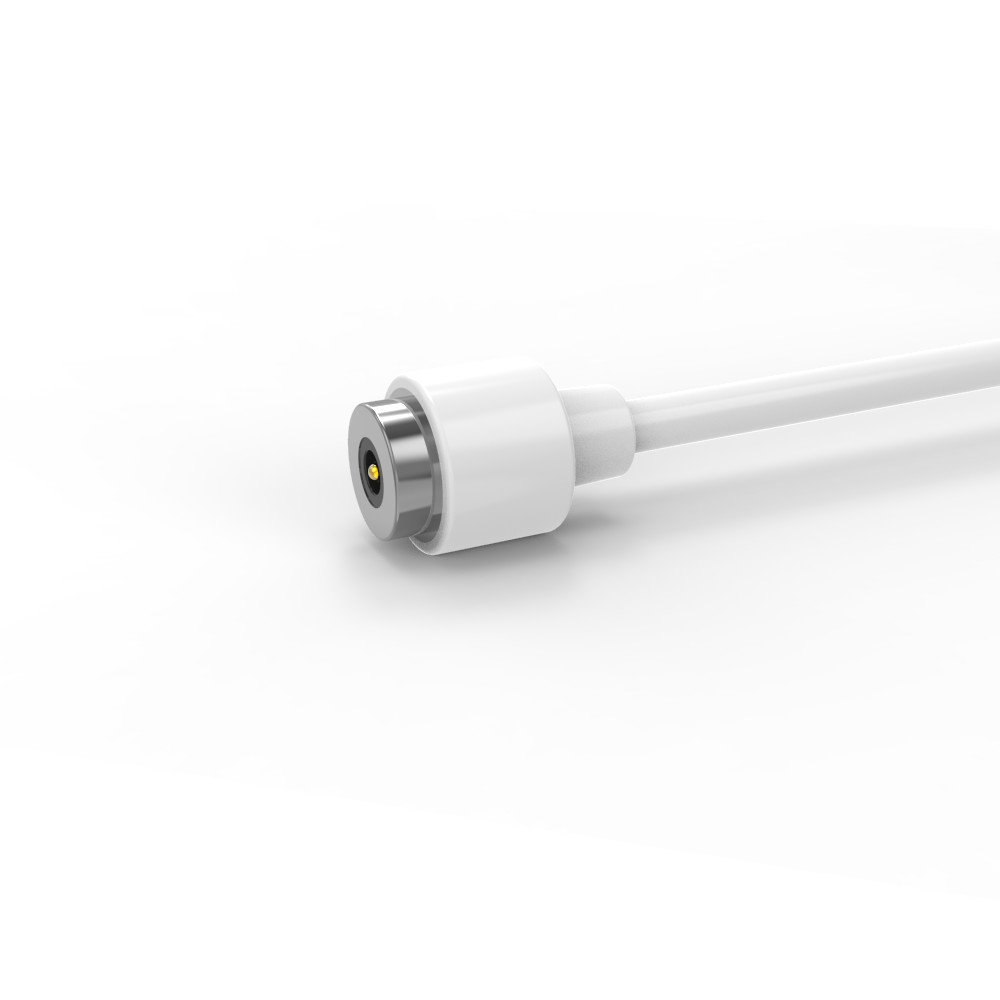

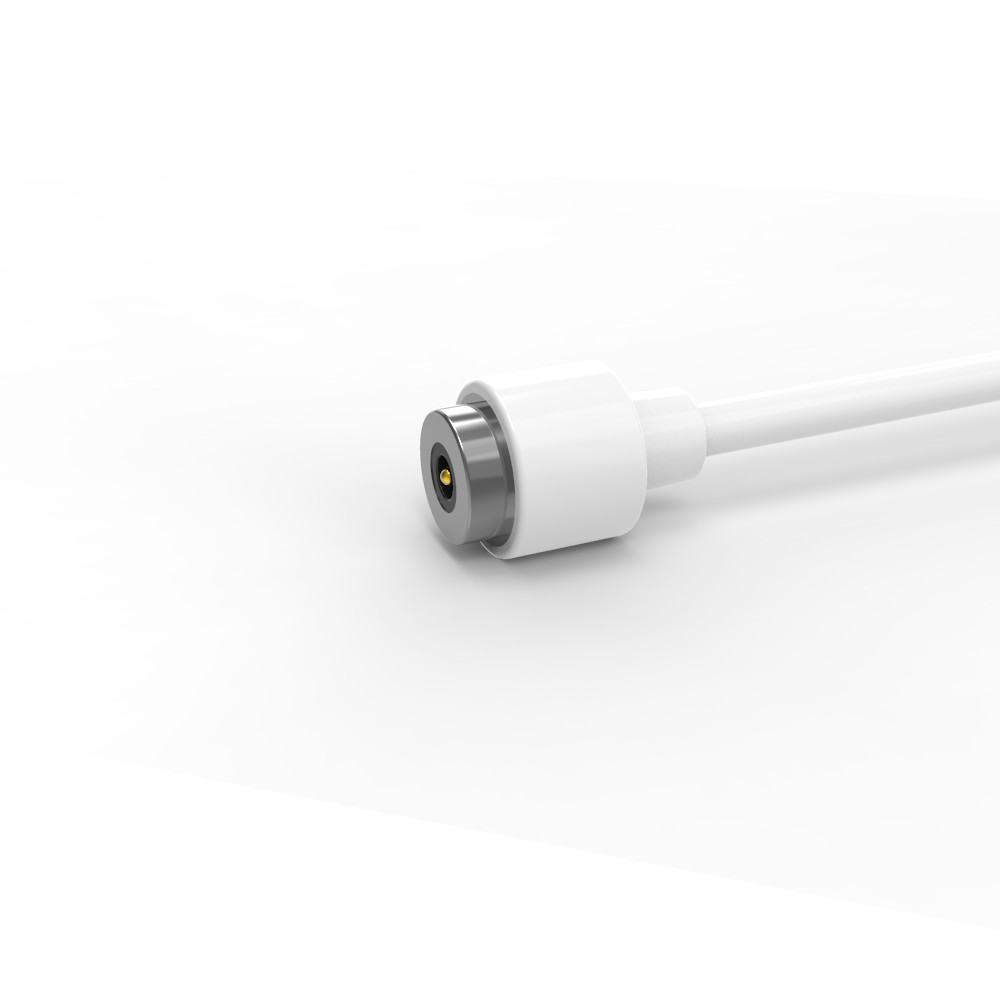

Conector de cable magnético macho:

1. Materiales y construcción (Premium y duraderos):

Pines Pogo: Núcleo de latón con revestimiento de alta gama (60~100µ" Ni bajo 5µ" Au) que garantiza una resistencia superior a la corrosión, baja resistencia de contacto y fiabilidad a largo plazo.

Carcasa: LCP blanco+30%GF UL94 V-0

Imán: NdFeB N52 (niquelado) – Fuerza magnética líder en la industria (grado N52) para un acoplamiento seguro con protección contra la corrosión.

Cables y chaquetas:

Cable: OD 2,5 mm, 2 núcleos (43x0,08 mm hebras de cobre estañado).

Conector y chaquetas de cable: TPE blanco 90A – Flexible, resistente a la abrasión y estéticamente consistente.

2. Rendimiento mecánico (diseñado con precisión):

Fuerza del resorte: 50 g ±10 g a 0,40 mm de carrera de trabajo – Optimizado para una presión de contacto estable y un acoplamiento fácil.

Carrera: Recorrido completo 0,60 mm (carrera de trabajo 0,40 mm).

Vida útil: más de 10.000 ciclos – Diseño robusto para alta frecuencia

3. Fiabilidad eléctrica (probada y certificada):

Clasificación: 12 V / 2 A – Adecuado para la transmisión de datos/energía de baja potencia (por ejemplo, dispositivos portátiles, dispositivos IoT).

Resistencia de contacto: ≤50 mΩ por pin (lo que garantiza una caída de tensión mínima).

Pruebas: 100% circuito abierto/cortocircuito probado + 48H de pulverización salina (validación de la resistencia a la corrosión).

Cumplimiento: ROHS/REACH – Seguro para el medio ambiente para los mercados globales.

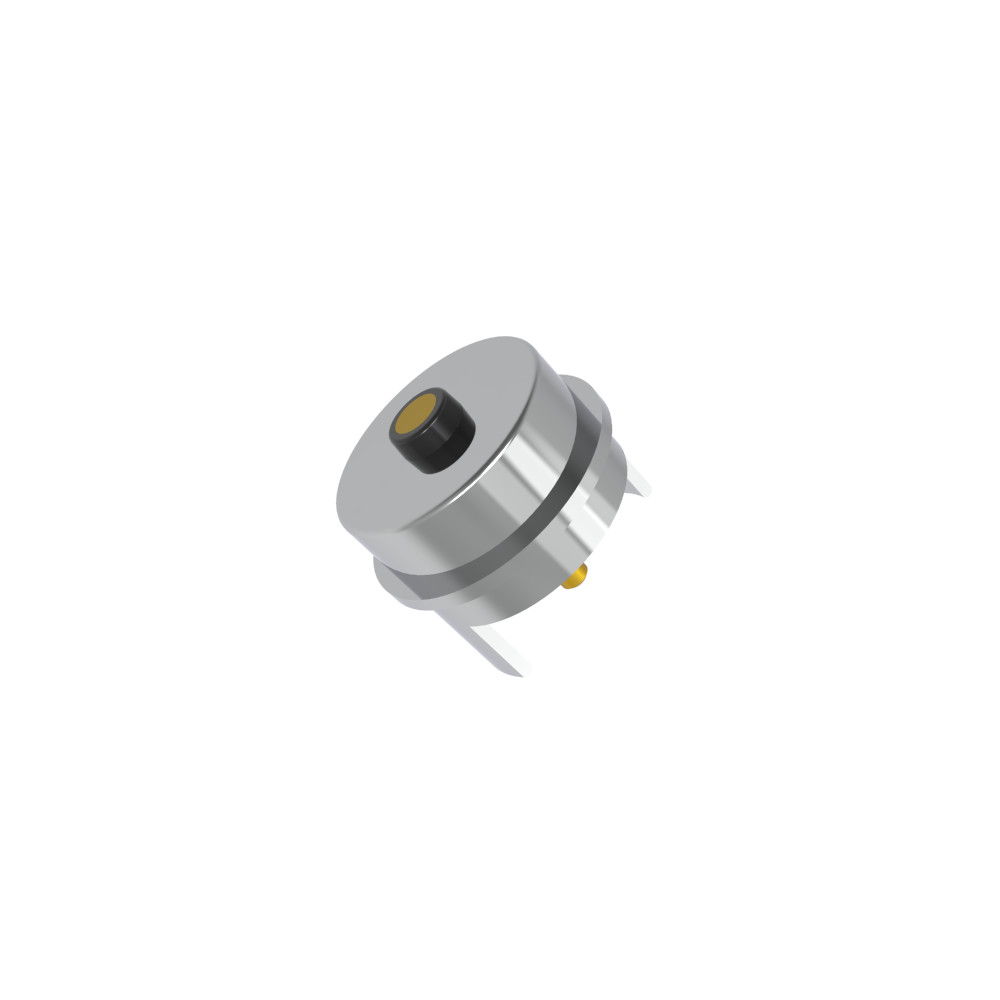

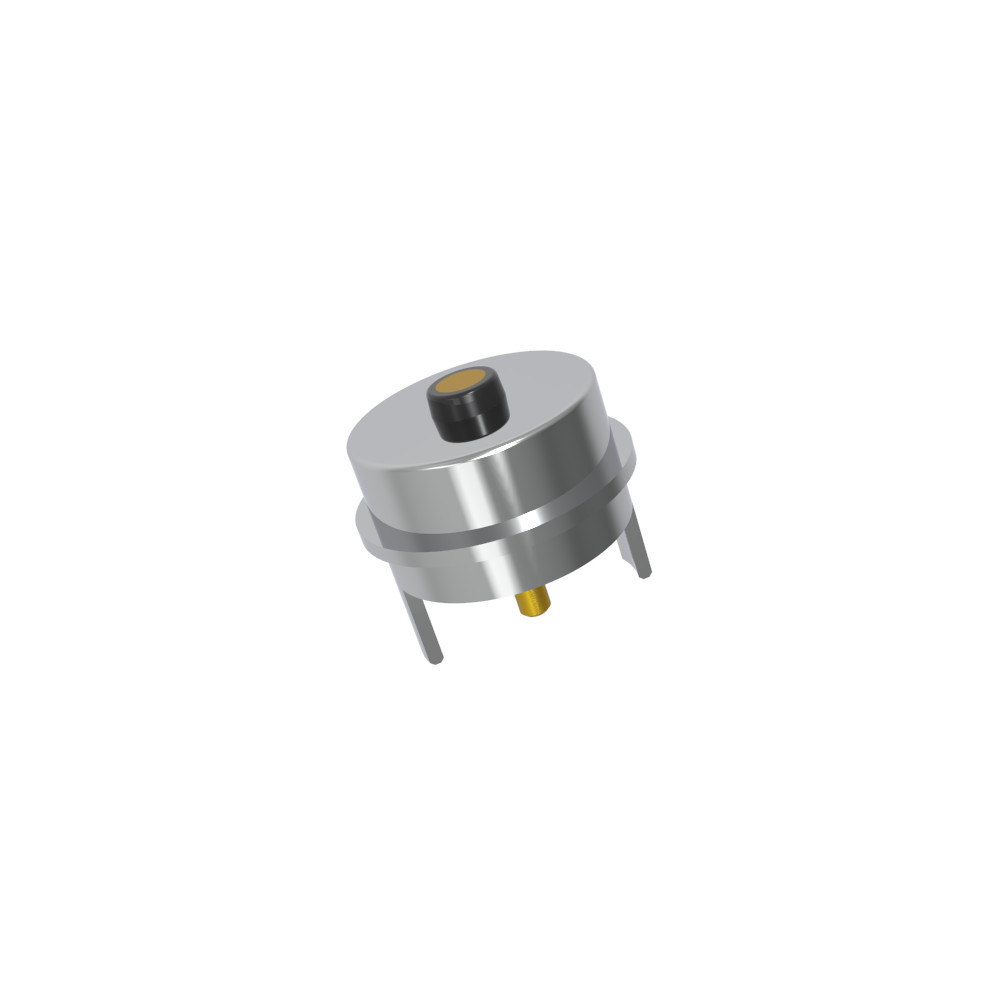

Conector magnético hembra:

..Materiales:
PIN: C6801 sin plomo, revestimiento 5U" Min Au sobre 60~100U"Ni ;
Carcasa: LCP blanco+30%GF UL94 V-0
Shel1: C6801 sin plomo, revestimiento Ni;
Imán: NdFeB N52 Revestimiento Ni
...Eléctrico:
Voltaje: 12 V.
Corriente: 3,0 A.
Resistencia de contacto: 50 mΩ máx. (PIN).
Prueba 100% abierta y corta.
Producto que cumple con ROHS o REACH.
Prueba de pulverización salina: 48 H.

Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura de placa PCB enchufable;
2. Formación y encapsulación después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del diseño de PCB

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

●Tiempo de vida útil: hasta 100.000-200.000 ciclos;

●Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo e impermeable (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de alta corriente;

●La apariencia del conector magnético se puede combinar con el diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

●Realice la transmisión de señal de alta frecuencia, puede reemplazar la función USB2.0 HDMI 1.3 Transmisión de señal de video y audio tradicional

Aplicación de productos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.) cable de datos, cable de carga, conexión de extremo de cable de tira magnética

2. Equipos médicos, equipos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales, equipos audiovisuales

3. Aviación, electrónica aeroespacial, comunicación militar

4. Automoción, navegación de automóviles, equipos de prueba y medición

5. Electrónica de consumo (teléfonos móviles, tabletas, auriculares Bluetooth, cámaras, relojes, productos electrónicos de consumo portátiles y muchos otros campos electrónicos).

¿Por qué elegirnos?

1. Servicio de personalización profesional

2. Capacidad de producción de muestras rápida

3. Estricto sistema de control de calidad

4. Procesamiento con componentes importados

5. Equipos de prueba de alta precisión

6. Procedimientos razonables de control de costos

7. Estándares ambientales del producto

Cómo realizar el pedido del conector de cable magnético
* Identifique sus requisitos (tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)

*Negociar precios y condiciones (pueden aplicarse descuentos por volumen).

*Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).

*Realizar el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).

*Envío y control de calidad
*Rastrear el envío.

*Inspeccionar el producto a su llegada para garantizar la calidad.

Plazo de pago:T/T, 50% de depósito, 50% de saldo

Método de pago:T/T, PayPal, OCBC

Plazo de entrega de la muestra:Muestra de inventario 2-3 días laborables/muestra personalizada 5-7 días laborables

Plazo de entrega de producción:10-15 días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término comercial:EXW

Flete:Aire, Mar, Express

Servicio:Alta calidad con precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
