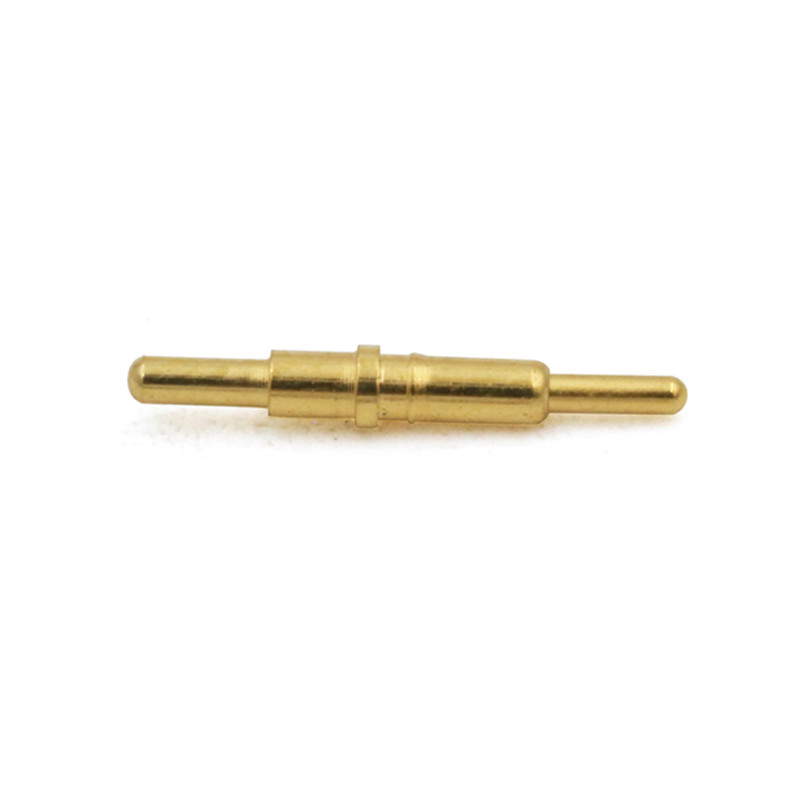

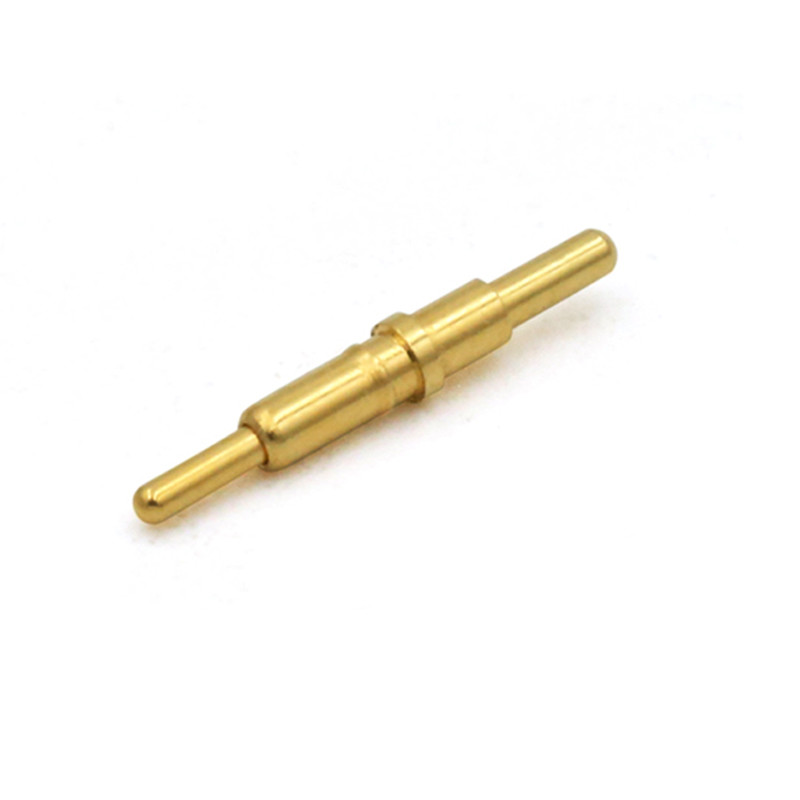

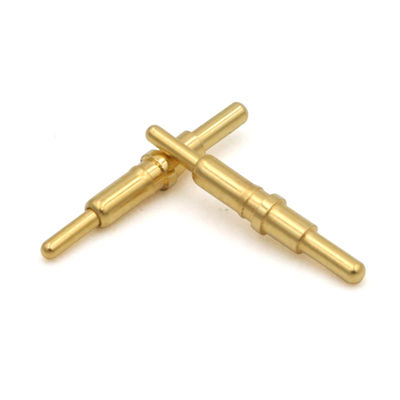

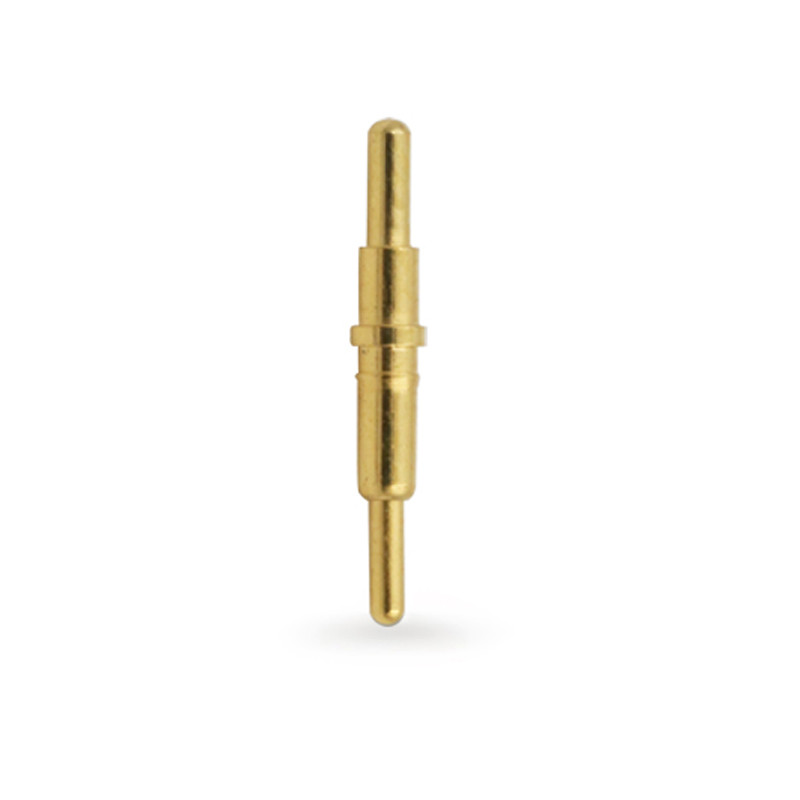

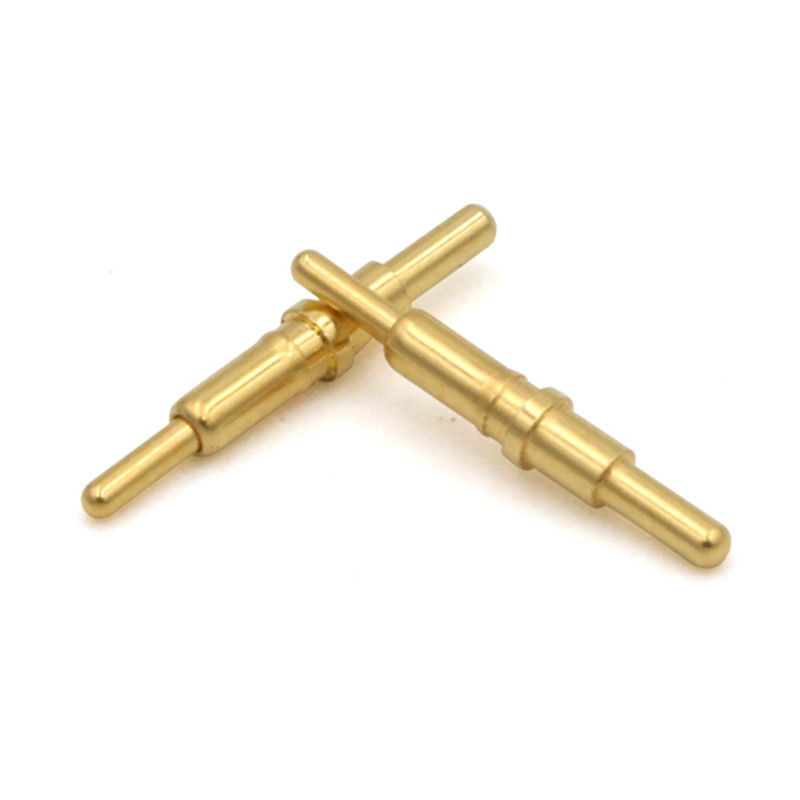

Pago de contacto de bronce con doble cabeza de resorte para el control remoto de la abrazadera.
UPE proporciona un servicio profesional de personalización de PIN POGO, personalizado de varias formas está disponible, estructura pequeña. y corriente alta personalizada con 15A-30A pin pogo.Se pueden diseñar diferentes productos y soluciones de pinos pogo de acuerdo con las diferentes necesidades del cliente.
Un Pogo Pin es un tipo de conector eléctrico utilizado para establecer una conexión temporal entre dos circuitos.que permite comprimir y mantener un contacto confiable cuando se presiona contra una superficie conductora.
Lista de parámetros del pin de Pogo:
|
Nombre
|
Pin de pogo de copa de soldadura
|
|
El plumaje
|
Las demás partidas de cobre
|
|
En barril
|
Las demás partidas de cobre
|
|
Primavera
|
SUS304
|
|
Vida útil de las máquinas
|
50 mil ciclos por minuto.
|
|
Resistencia al contacto
|
50 metros Se aplicará el código de identificación de la empresa.
|
|
Temperatura de funcionamiento
|
-40°C~+130°C en 24 horas.
|
|
Resistencia a la venta
|
260°C ± 5°C 20 s ± 2 s
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Según los diferentes requisitos del cliente, tenemos 8 tipos de estructura exterior POGO PIN para que los clientes elijan, para el PIN POGO estándar, UPE diseñado la altura total del producto es de 2.8mm ~ 11.0 mm ((la altura total no incluye la longitud de la cola del alfiler DIP pogo).
T.Los siguientes son 8 tipos de estructuras para su referencia y selección:
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas:El diseño de la doble cabeza Pogo pin proporciona a los diseñadores con más flexibilidad en la bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo recto: La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre.
Copa Soler:Adecuado para productos de cable, fácil de soldar con alambre
Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades
de los clientes.
Tipo de una sola piezae:Puede pasar grandes corrientes, ser personalizado de acuerdo con los requisitos del cliente y satisfacer las diferentes necesidades del cliente.
Tipo de bola esféricaLa fuerza lateral está disponible, y se puede personalizar de acuerdo con los requisitos del cliente para satisfacer las diferentes necesidades del cliente.
UPE Pogo Pin Estructura interna de acuerdo con los requisitos del cliente para que coincida con uno adecuado
A.EstructuraDescripción:Con un diámetro superior a 30 mm y un diámetro superior a 60 mm
Las medidas estructuralesventajas:Uso convencional, estabilidad de la impedancia, larga vida útil
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraPrecauciones:No puede exceder el tiempo de trabajo límite
B.Descripción de la estructura:Embolcador para perforación
Ventajas estructurales:
En un espacio limitado, el émbolo puede realizar la máxima compresión.
Método de aplicación: SMT y DIP Uso regular
Precauciones para el uso de la estructura:No puede exceder el curso límite y el uso excesivo de corriente
C.EstructuraDescripción:Las demás máquinas
Las medidas estructuralesventajas:El giro es fácil de hacer por máquina, para la estructura espacial basada en A & B
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraLas precauciones:No puede exceder el curso límite y el uso excesivo de corriente
D.EstructuraDescripción:Se añade el barril interiorcon un contenido de nitrógeno superior a 10%, en peso
Las medidas estructuralesventajas:La impedancia es más estable, adecuada para el uso de corriente por encima de 10A
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraLas precauciones:No puede exceder el límitecarrera de trabajo
E.EstructuraDescripción:Ambos lados del émbolopuede comprimirse
Las medidas estructuralesventajas:Ahorrar espacio de la estructura,larga distancia, grandeplaca de compresión paracontacto con el consejo
AplicaciónMétodo:Acoplamiento de tablero a tablero
Uso de la estructuraLas precauciones:No puede exceder el límitecarrera de trabajo
F. Estructura- ¿ Qué?Descripción:Combinación de cuatro piezas
Las medidas estructuralesventajas: alta suavidad de la prensa, pequeña desviación del émbolo, impermeable y a prueba de polvo. la vida útil es relativamente más larga. la sobrepresión no causará fallas del producto.
AplicaciónMétodo:Alta corriente, alto rendimiento, resistente al agua y al polvo
G. Descripción de la estructura:Compresión intermedia del eje
Las medidas estructuralesventajas:Es una estructura simple, puede pasar corriente alta.
AplicaciónMétodo:Soldadura con uso de alta corriente
Uso de la estructuraLas precauciones:No puede exceder la carrera de trabajo límite
H.Descripción de la estructura:Contacto de compresión de bolas
Las medidas estructuralesventajas:Estructura sencilla y fácil procesamiento
AplicaciónMétodo:Uso de un curso de trabajo pequeño
Uso de la estructuraLas precauciones:
No puede exceder la carrera de trabajo límite
Aplicación del producto
1) placa de PCB;
2)Cámara digital/Producto médico/Cartuchos para impresoras;
3) Manilla de golf/ Vehículos eléctricos/ Aplicaciones telefónicas;
4) Desfibrilador cardíaco / Cargador de automóviles / purificador de aire;
5) luminarias planas LED/flash LED/tablet/ordenador portátil/PC;
6)Banco de energía/Producto digital/Aplicación eléctrica para pequeños hogares;
7)Productos de carga/productos de transmisión de señal, etc.
¿Por qué los clientes eligen UPE?
1Personalización y flexibilidad
2Muestras rápidas = tiempo de comercialización más rápido
3. Cada conector se somete a rigurosos controles de calidad (((Inspección de materiales entrantes,Control de calidad en curso,100% de pruebas finales,Trazabilidad y cumplimiento
4.Flexibilidad en el control de calidad centrada en el cliente
5Colaboración en tiempo real
El rendimiento del parámetro del conector Pogo Pin de resorte
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
Temperatura de reflujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C ± 2°C Humedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.
Concentración, 35+1°C- ¿ Qué pasa?°C durante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.
conectores para 85°C± 2°C durante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
ElEquipo de punción:
Tenemos un laboratorio independiente y equipado con equipos experimentales pertinentes, tales como:
con una capacidad de transmisión superior a 100 W,Proyector bidimensionalmedidor de espesor,Máquina de inspección automática,Prueba de resistencia al aislamiento
con una capacidad de adsorción superior a 10 W,Pruebas de rociado de sal,Tester de aumento de temperatura de corriente,instrumento de curva de la carrera de carga,Máquina de inspección automática,Pruebas ROHS,Prueba de rugosidadTester de impedancia elástica,Pruebas de vida, etc.
Ventajas competitivas de la empresa UPE:
1Producción de alta tecnología
Utiliza técnicas de fabricación avanzadas para una calidad superior del producto.
2Sistema de gestión sistemático
Los procesos racionalizados garantizan la eficiencia y la coherencia en la producción.
3. Certificación ISO 9001
Demuestra su compromiso con las normas internacionales de gestión de la calidad.
4- Cumplimiento de la Directiva RoHS
Todos los productos cumplen con las regulaciones de restricción de sustancias peligrosas (RoHS), lo que garantiza los estándares ambientales y de seguridad.
5.Tiempo de desarrollo corto
Ciclos de producción y creación de prototipos más rápidos, lo que permite una entrega más rápida al mercado.
6Precios competitivos y calidad estable
Soluciones rentables sin comprometer la fiabilidad.
Método de pago
T/T (Transferencia bancaria),PayPal, Banco OCBC
Recomendación:
Utilice PayPal para las muestras (más seguro).
Utilice T/T para pedidos a granel (tarifas más bajas).
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
Embalaje y transporte marítimo
