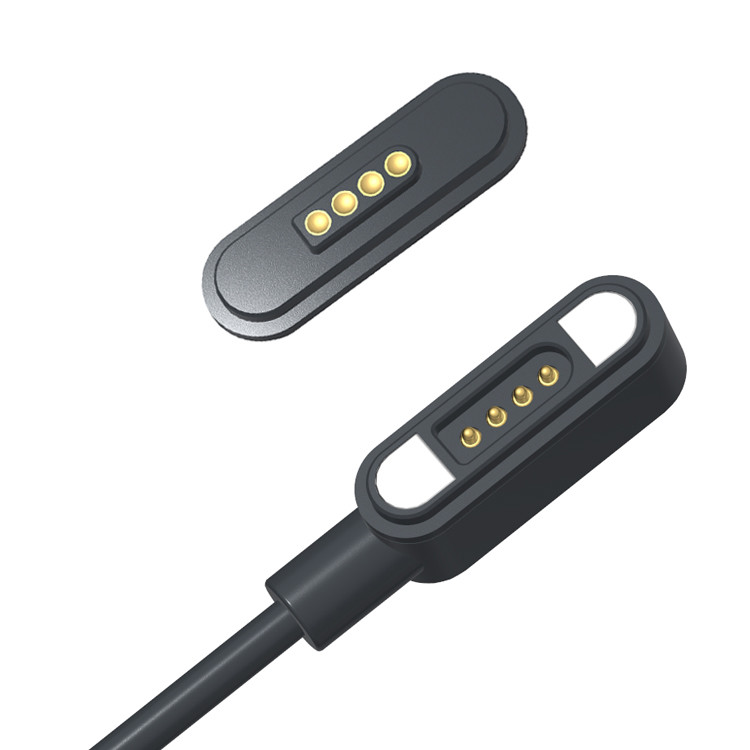

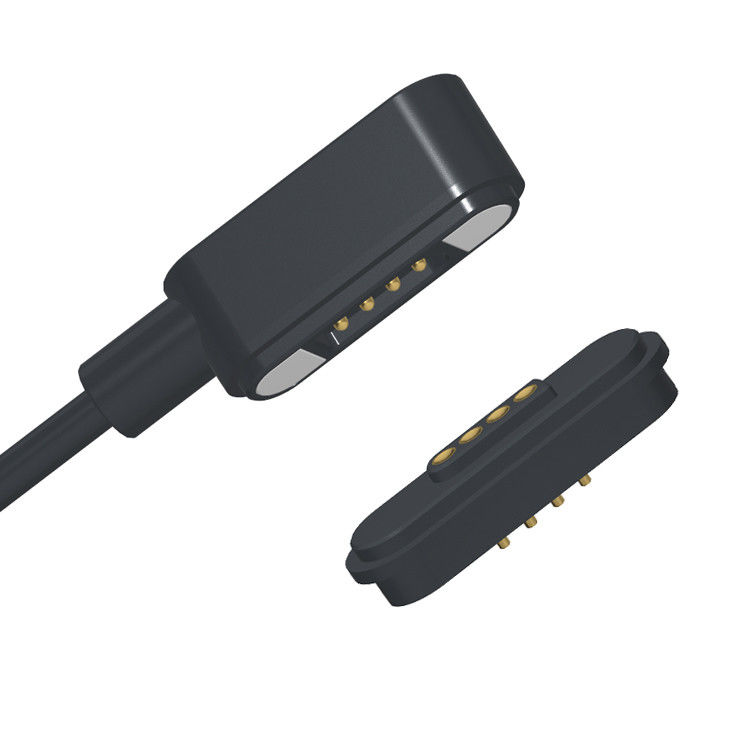

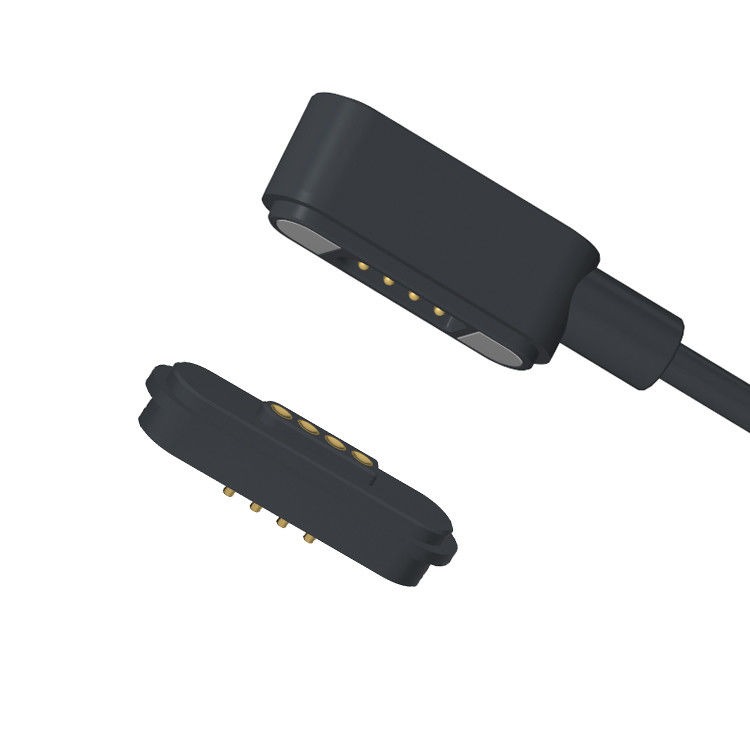

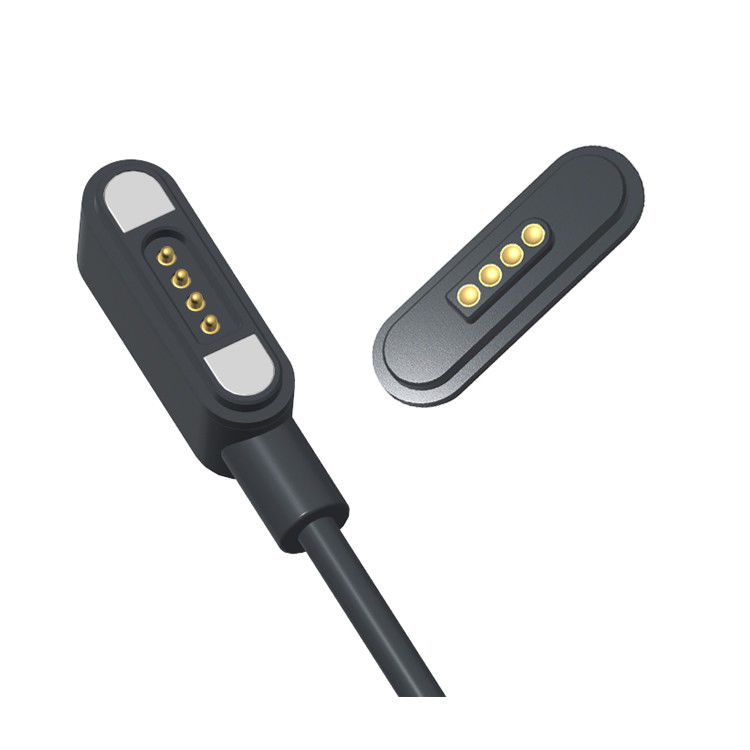

Conector de cable magnético de 4 pines masculino y femenino para productos domésticos con cable TPE.
UPE es un fabricante profesional de conectores y cables magnéticos.
UPE es un líder de confianza en el diseño y fabricación de conectores magnéticos de alto rendimiento y conectores de cables magnéticos, ofreciendo innovadores, fiables,y soluciones de conectividad personalizables para una amplia gama de industrias.
Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.
Materiales para la fabricación:
Enchufe magnético: Enchufe magnético masculino
El moldeado interno: PE transparente
Sobre el moldeado: TPE Negro
El cable:OD3.5 4C 28AWG 2C 22AWG TPE negro
CableTie: PVC negro Metallel corbata de cable labial
Enchufe USB: Enchufe USB masculino
Vivienda:Se aplicará el método de ensayo de la etiqueta de identificación.
Pogo Pin: C6801 de latón con recubrimiento de 0,125um
Pin femenino: latón C6801 con recubrimiento Au 0.125um
Imán: N52 NdFeB Revestimiento Ni Cu Ni
Casilla HTN (UL94V-0): adecuada para ambientes de alta temperatura y cumple con las normas de seguridad de inflamabilidad.
Los pines de latón C6801: buena maquinabilidad y conductividad; el revestimiento de oro mejora la durabilidad y la resistencia al contacto.
Imán N52 con recubrimiento de Ni-Cu-Ni: Alta resistencia magnética (N52 es el grado comercial más fuerte) con recubrimiento resistente a la corrosión.
M.- ¿Qué es eso?
Fuerza de contacto: 80g±20g a 1,0 mm de la cigüeña de trabajo
La cigüeña llena: 1,1 mm
Adsorción masculina y femenina Prueba de duración: 10.000 ciclos
Eléctrico:
La tensión nominal:DC12V; tensión nominal: 3AMax.
Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.
Desempeño medioambiental:
Temperatura de funcionamiento: -25°C a +80°C
Prueba medioambiental: salpicadura durante 24 horas
Parámetro de los conectores magnéticos masculinos y femeninos de 4 pines:
|
Nombre
|
Conector magnético
|
|
El tipo
|
Hombre/Mujer
|
|
El pin
|
4 pines
|
|
El tono
|
2.2 mm
|
|
El color
|
Negro
|
|
El alfiler de Pogo
|
El cobre C6801 Revestimiento Au 0,125um
|
|
De sexo femenino
|
El cobre C6801 Revestimiento Au 0,125um
|
|
Vivienda
|
Se aplicará el método de ensayo de la etiqueta de identificación.
|
| Magnético |
N52 NdFeB Revestimiento Ni Cu Ni
|
|
Fuerza de resorte
|
80G ±20g, a la una.0mm trabaja como cigüeña.
|
|
Duración del cable
|
1000M
|
|
Materiales para cables
|
El TPE
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
3.0Amax
|
|
Válvula de tensión
|
El valor de las emisiones de CO2
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector de cable magnético de 4 pines masculino
Dibujo técnico del conector magnético femenino de 4 pines
Conector de cable magnético de 4 pines Nodo de conexión
Vista del embalaje:
Ventajas del conector magnético:
1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.
2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo
3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.
4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías
Aplicación de los productos de conectores magnéticos:
1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
¿Por qué UPE debe ser su socio?
✔Calidad superior- Conectores magnéticos duraderos y de alta eficiencia para conexiones seguras.
✔Soluciones personalizadas- Diseños adaptados a las necesidades específicas de las aplicaciones.
✔Tecnología innovadora¢ Conexión magnética avanzada para conexiones fáciles, seguras y rápidas
✔Amplias aplicacionesIdeal para productos electrónicos de consumo, dispositivos médicos, equipos industriales y más.
✔Rendimiento fiable Diseñado para una longevidad y una conectividad constante.
Cómo hacer un pedido de conector de cable magnético con UPE
1Envíe sus requerimientos
Proporcione detalles tales como:
.Tipo de conector (alimentación, datos, híbrido, impermeable, etc.)
.Nombres de voltaje y corriente
.Duración del cable y especificaciones
.Preferencias de polaridad magnética y alineación
.Cantidad y tiempo de entrega
Requisitos especiales (clasificación IP, blindaje, certificaciones, etc.)
.Opción 1: Rellene el formulario de solicitud de cotización en nuestro sitio web.
.Opción 2: envíe sus especificaciones directamente aSunion@upetech.net(o su contacto designado).
2Reciba un presupuesto personalizado
Nuestro equipo de ingenieros revisará sus requisitos.
Proporcionaremos una cotización competitiva, incluyendo:Precio/tiempo de entrega/opciones de prototipos (si es necesario)
3Aprobar y confirmar la orden.
Una vez aprobada la cotización, finalizaremos el programa de diseño y producción.
Para nuevos diseños, podemos ofrecer modelos 3D o muestras para pruebas.
4Producción y garantía de calidad
UPE fabrica su pedido con estrictos controles de calidad.
Podemos proporcionar informes de pruebas y certificaciones bajo petición.
5Entrega rápida y soporte.
Su pedido se envía a través de su método de logística preferido (DHL, FedEx, transporte marítimo, etc.).
Nuestro equipo permanece disponible para soporte técnico y pedidos futuros.
Plazo de pago:
50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).
50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.
Método de pago
T/T (Transferencia bancaria),PayPal, Banco OCBC
Recomendación:
Utilice PayPal para las muestras (más seguro).
Utilice T/T para pedidos a granel (tarifas más bajas).
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
