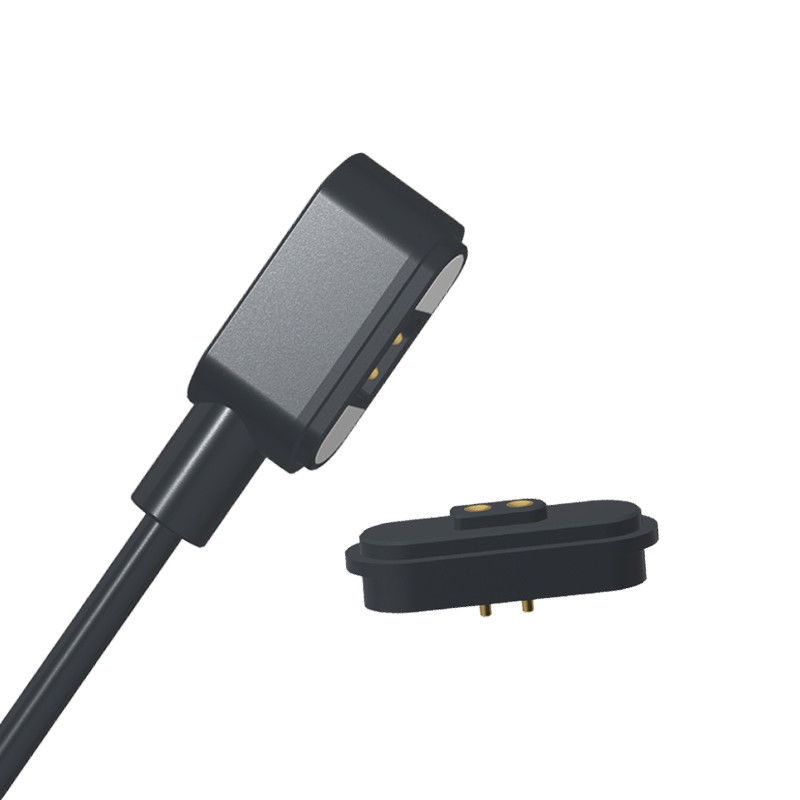

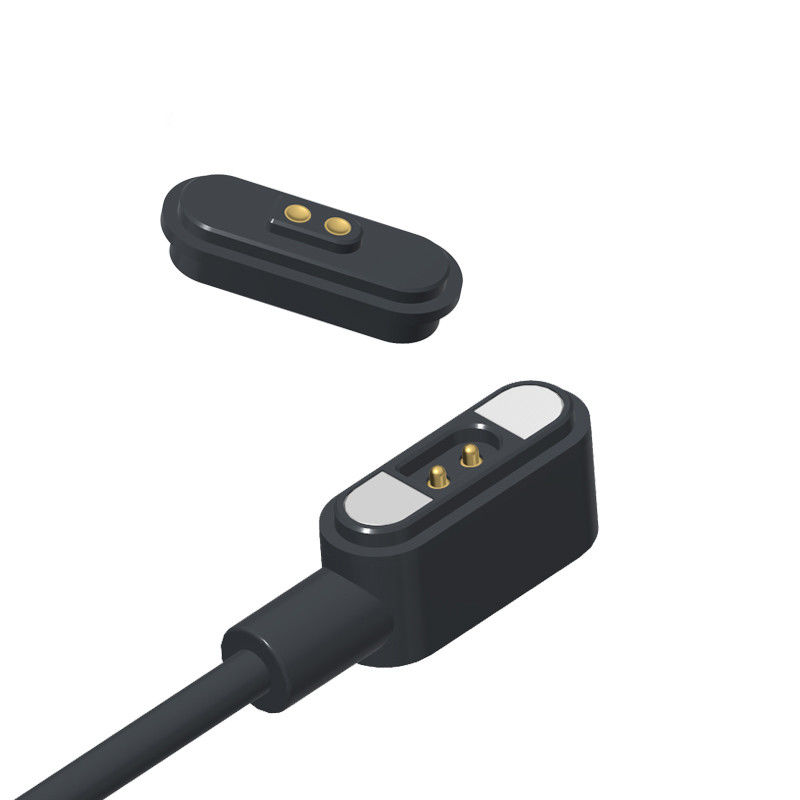

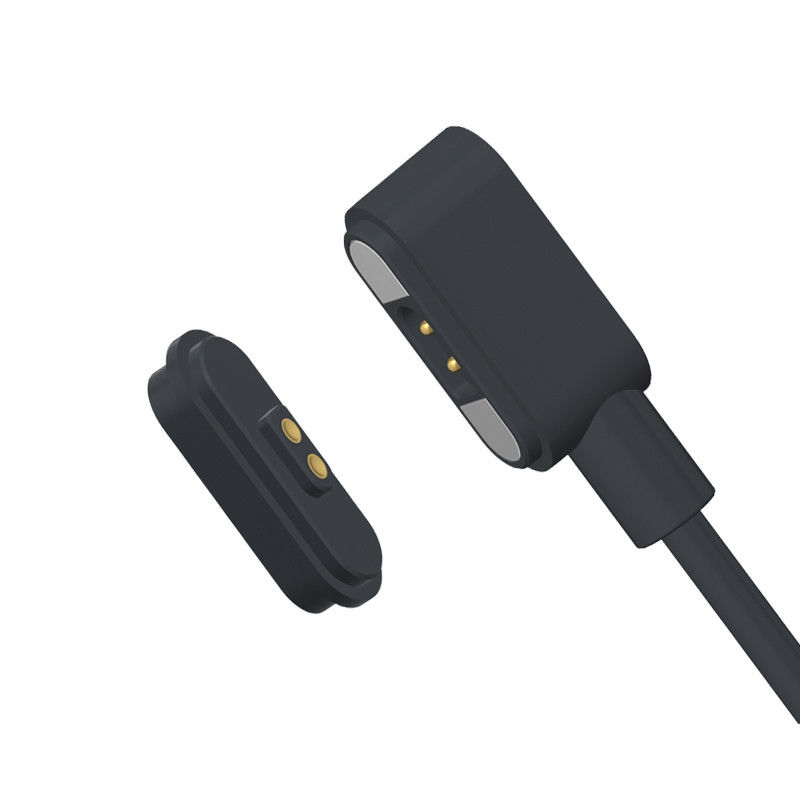

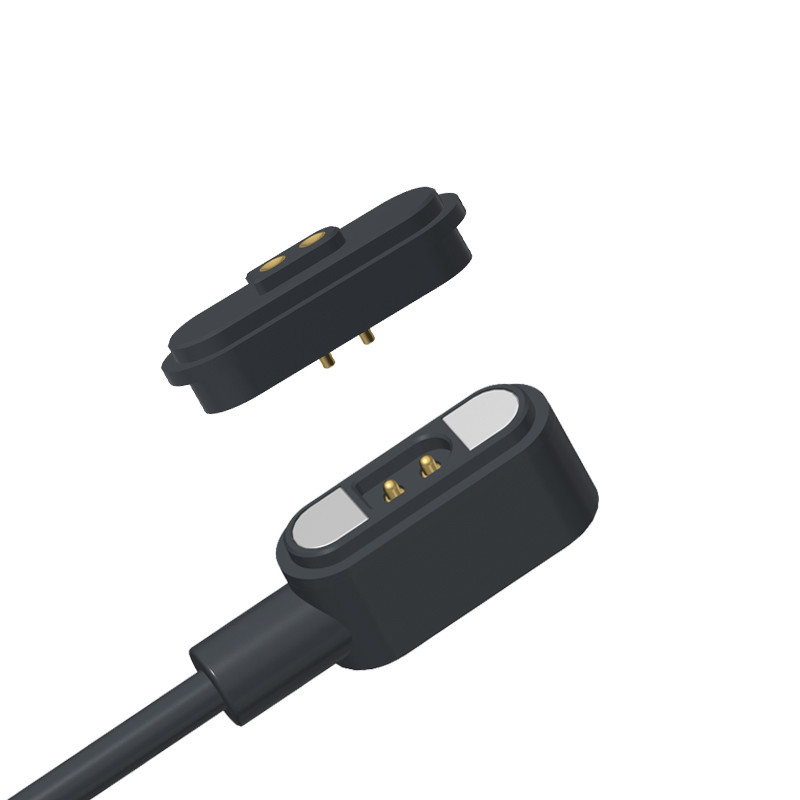

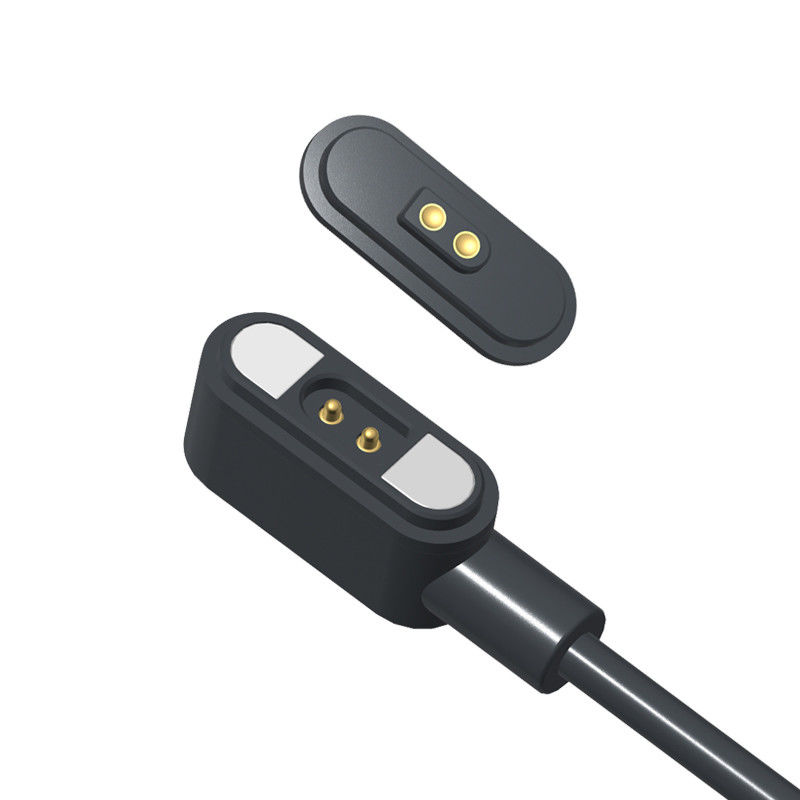

2.8mm de paso 2pin conector de cable USB magnético masculino conector de pin magnético femenino

2.8mm de paso 2pin conector de cable USB magnético masculino conector de pin magnético femenino.

UPE es un fabricante profesional de conectores magnéticos y conectores de cables magnéticos.

Tenemos nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y proporcionar servicio de personalización de conectores magnéticos.Se pueden diseñar diferentes productos y soluciones de conectores de pinos de pogo magnéticos de acuerdo con las diferentes necesidades del cliente.

El material y el recubrimiento cumplen las normas ROHS y REACH.

Materiales para la fabricación:
- aislante: plástico negro resistente a altas temperaturas
- Enchufe: Bronce 0,125 mm Auover 1,5 mm ~ 2,5 mm Ni.
- Imágenes: NdFeB N52 1.5um ~ 2.5um Ni
- Concha: SUS304
- El cable:22AWG2C

M.- ¿Qué es eso?

-Fuerza de contacto: 80 g±20 g a 1,0 mm de la cigüeña de trabajo

-Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

-Ensayo de capacidad de absorción:La adsorción de acoplamiento principal es de 800 g ± 20%.

Eléctrico:

-Voltaje nominal: DC12V; Voltagem nominal: 3A máximo.

-Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +60°C

- Prueba ambiental: Sal en aerosol 24 horas

Conectores de cable magnético de 2 pin masculino y parámetro del conector magnético:

Dibujo técnico del conector del cable magnético de 2 pines

Conector de cable magnético de 2 pin Nodo de conexión

Dibujo técnico del conector magnético de 2 pines

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación de los productos de conectores magnéticos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)

¿Por qué UPE debe ser su socio?

1- Experiencia especializada en conectores magnéticos

●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos

●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.

2Alta durabilidad y cumplimiento

● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.

●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.

3Producción competitiva

● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.

● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.

4. Prototipos rápidos y soporte

●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función

● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).

Cómo hacer un pedido de conector de cable magnético con UPE

1Envíe sus requerimientos

Póngase en contacto con nuestro equipo de ventas:

El correo electrónico: [En el caso de las empresas de la Unión Europea,]

Teléfono: [+86 13434524996]

Formulario online: [www.pogopinsconnector.com]

Proporcionar detalles:

✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)

✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)

✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)

✔ Cantidad y tiempo de entrega

2Obtener una solución personalizada (si es necesario)

Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).

Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Transporte marítimo
