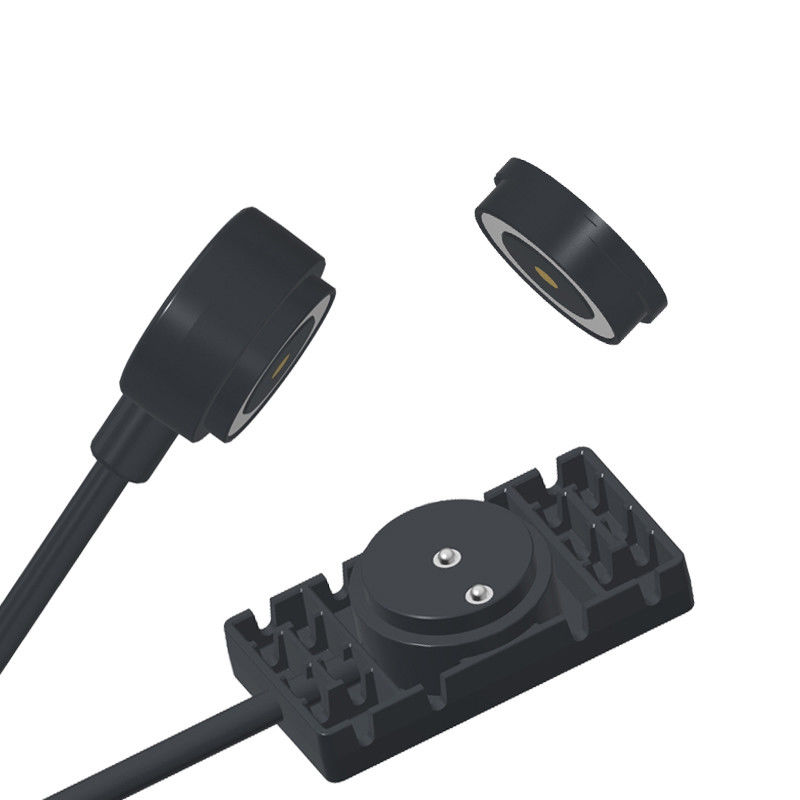

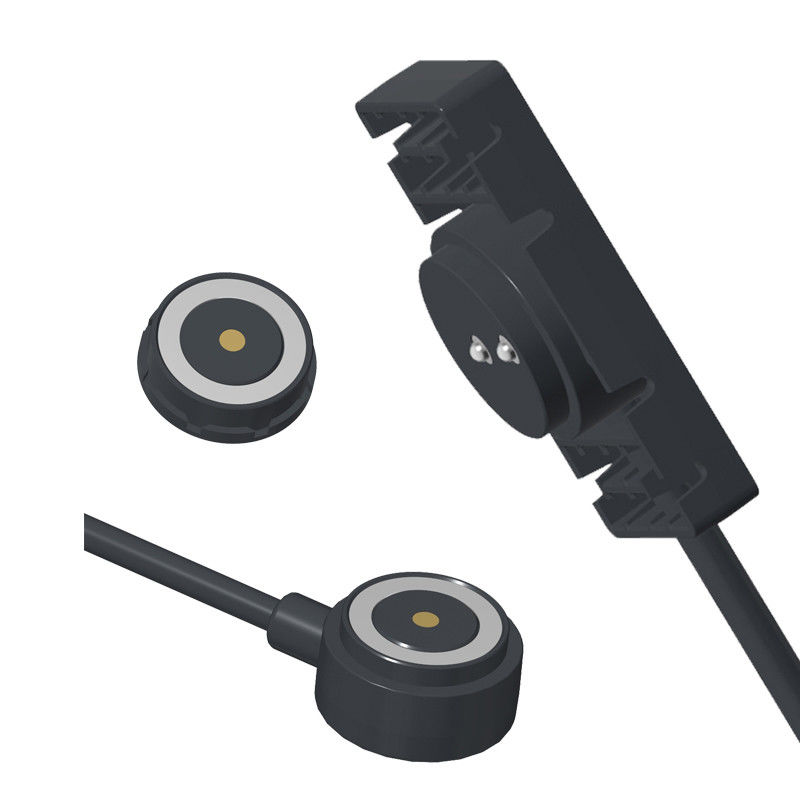

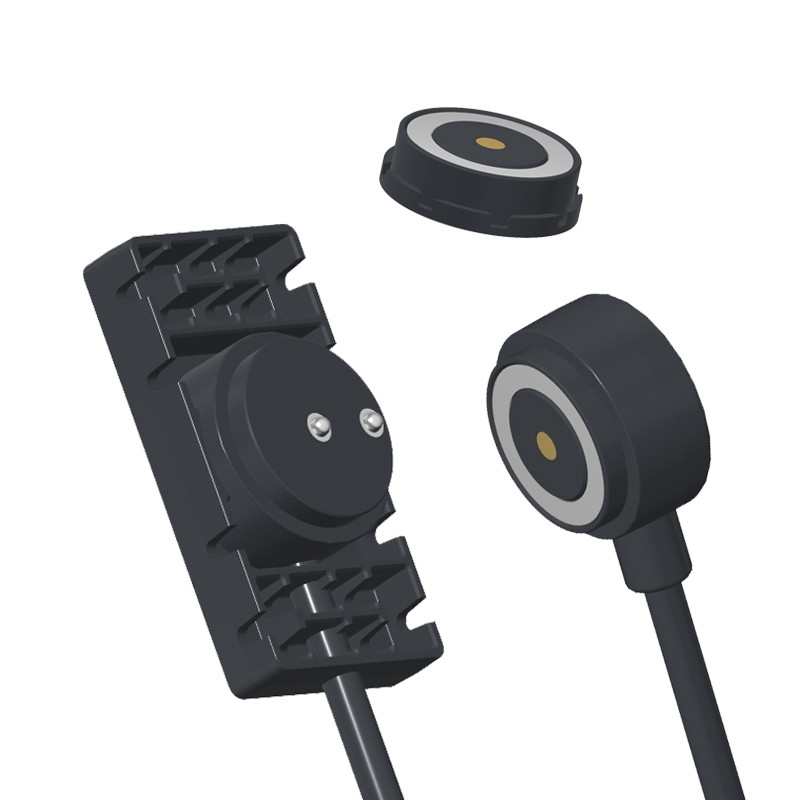

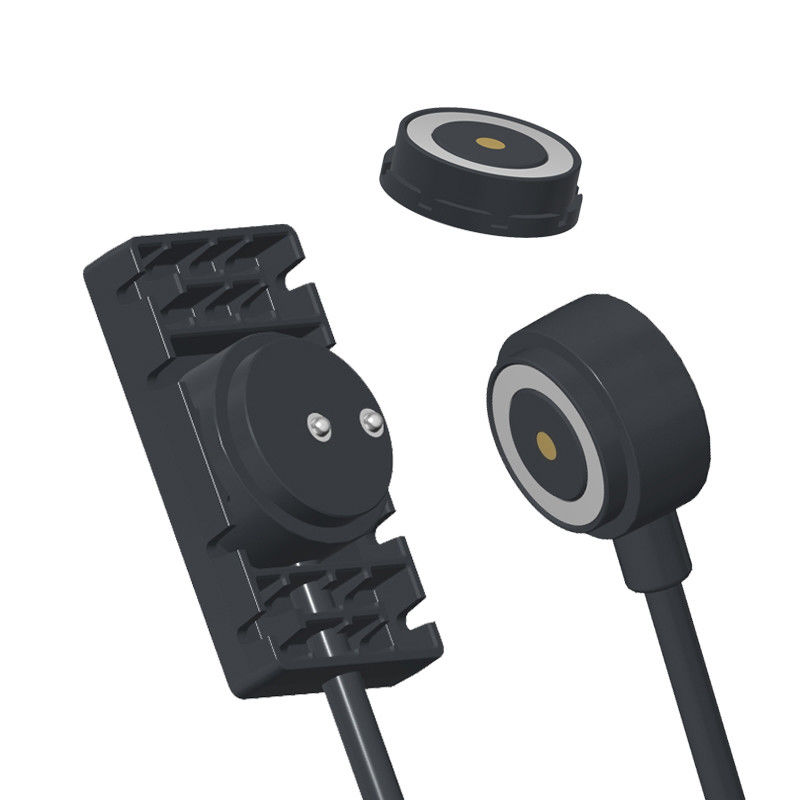

Conector de cable de cargador Pogo de alta corriente 10A masculino femenino magnético 2P con enchufe TPC

Conector de cable magnético macho/hembra de alta corriente de 10 A con conector Pogo 2P con enchufe TPC.

El conector de cable magnético y el conector magnético cumplen con RoHS y REACH.

Todos los conectores de cable magnéticos y conectores magnéticos pasaron la prueba de cortocircuito y circuito abierto al 100%.

Materiales:

Pin Pogo: Latón C6801Plating Pt 0.25um

MMecánico:

-Fuerza de contacto: 160 g±20 g a 1,2 mm de carrera de trabajo

-Prueba de vida útil de adsorción macho y hembra: 50.000 ciclos

Eléctrico:

-Tensión nominal: CC 5 V; Tensión nominal: 10 A máx.

-Resistencia de contacto del pin de resorte: 50 miliohmios máx.

Rendimiento ambiental:

-Temperatura de funcionamiento: -25℃ a +60℃

-Prueba ambiental: Spray de sal 24 horas

Parámetro de los conectores de cable magnéticos macho de 2 pines y conector magnético:

Dibujo técnico del conector de cable magnético circular

Modo de conexión del conector de cable magnético CC

Dibujo técnico del conector magnético circular

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga y no es fácil quitar el dispositivo;

●Duración: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo hembra del dispositivo puede ser a prueba de polvo e impermeable (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5 A-10 A soporta la transmisión de alta corriente;

●La apariencia del conector magnético se puede adaptar al diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la función tradicional USB2.0 HDMI 1.3 Transmisión de señal de vídeo y audio

Aplicación de productos de conectores magnéticos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.) cable de datos, cable de carga, conexión de extremo de cable de tira magnética

2. Equipos médicos, equipos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales, equipos audiovisuales

3. Aviación, electrónica aeroespacial, comunicación militar

4. Automoción, navegación de automóviles, equipos de prueba y medición

5. Electrónica de consumo (teléfonos móviles, tabletas, auriculares Bluetooth, cámaras, relojes, productos electrónicos de consumo portátiles y muchos otros campos electrónicos).

¿Por qué UPE debería ser su socio?

1. Experiencia especializada en conectores magnéticos

●I+D enfocada: UPE  tiene experiencia dedicada en  conectores magnéticos

●Personalización: UPE puede adaptar la fuerza del imán, el revestimiento de los pines (oro/níquel para una resistencia ≤50 mΩ) y los materiales de la carcasa (PBT/nailon negro) a sus necesidades.

2. Alta durabilidad y cumplimiento

●Más de 10.000 ciclos garantizados: Es probable que sus conectores se sometan a pruebas rigurosas para satisfacer su demanda de vida mecánica.

●Certificaciones: Cumple con los estándares UL o RoHS, fundamentales para los mercados de consumo/médicos.

3. Fabricación competitiva

●Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K–5K unidades) con precios competitivos para lotes pequeños y medianos.

●Control de calidad: Pruebas internas de resistencia de contacto, fuerza de tracción y carga de corriente para garantizar la fiabilidad.

4. Prototipos y soporte rápidos

●Muestras 3D en días: Prototipado rápido para comprobaciones de ajuste/función

●Soporte de ingeniería: Asistencia con la optimización de la asignación de pines, el blindaje EMI o la impermeabilización (IP68).
