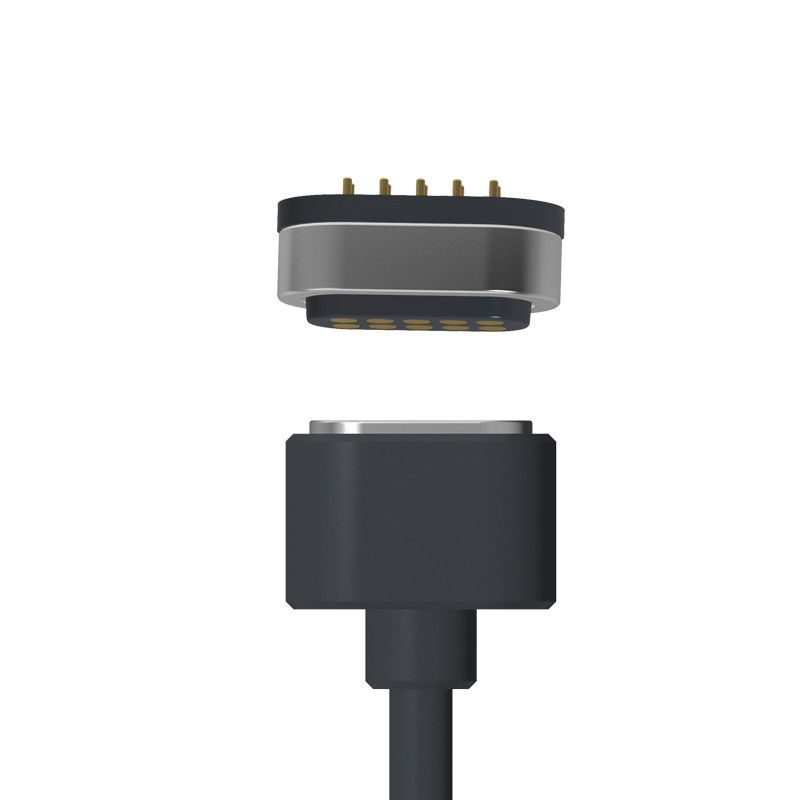

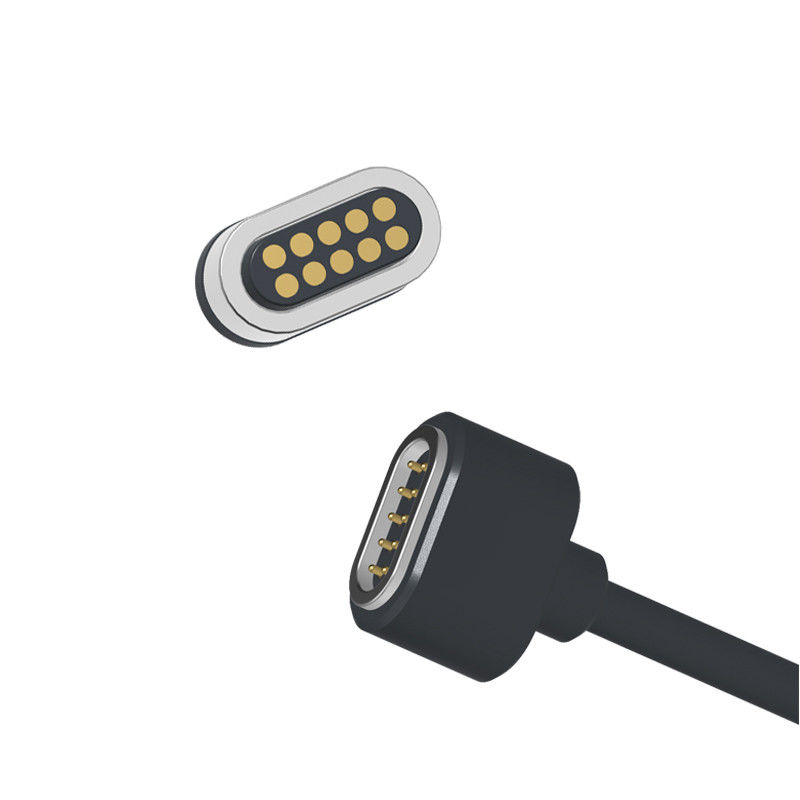

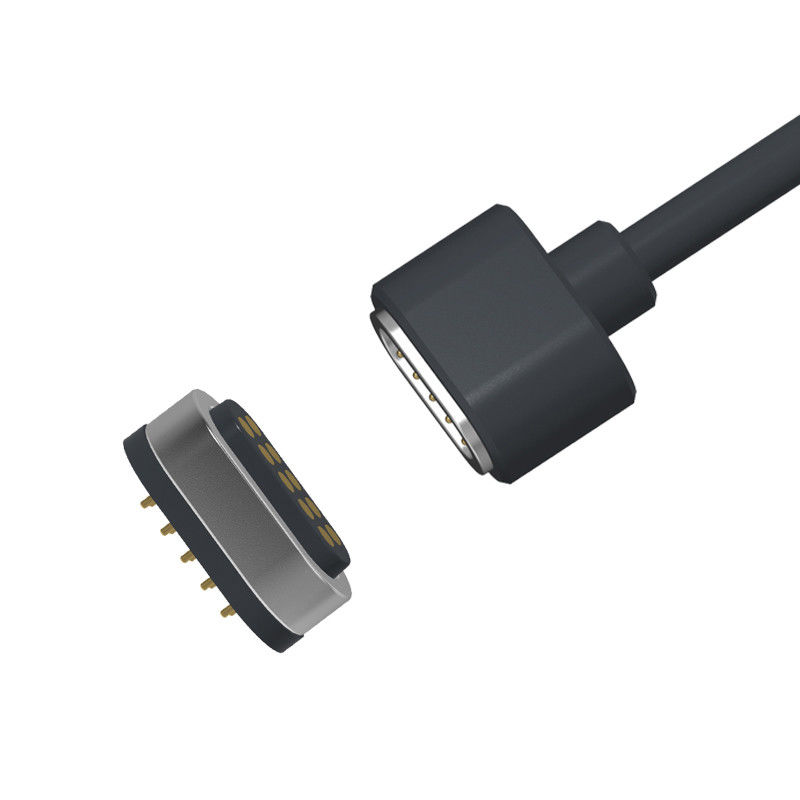

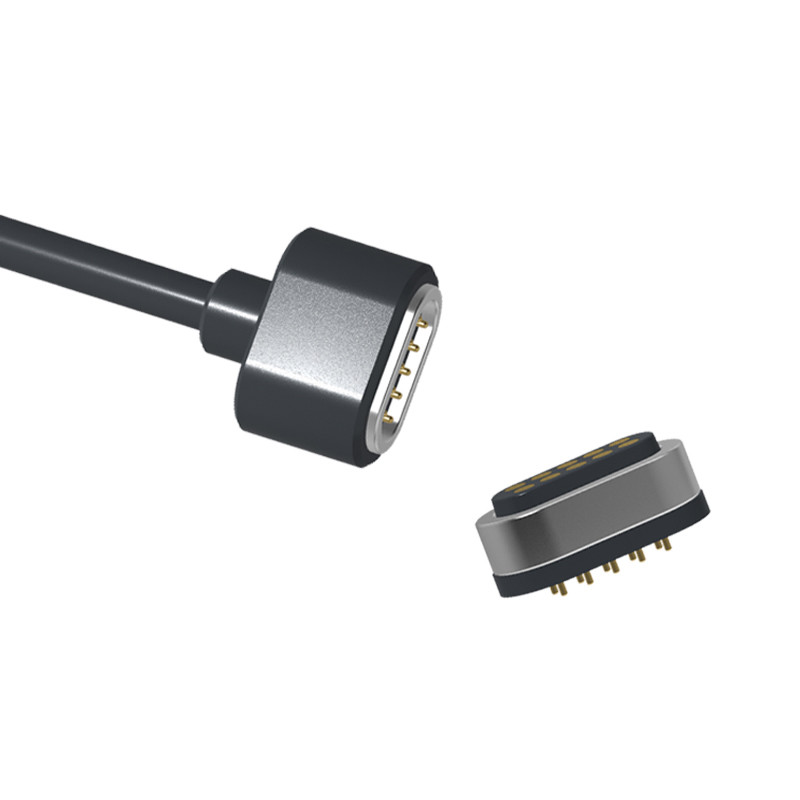

Doble fila 10Pin Pogo Pins Conector USB de cable magnético con 1M de PVC.
El material y el recubrimiento cumplen las normas ROHS y REACH.
Para garantizar la vida útil de la mecánica de contacto,NUNCA comprima el pin de pogo sobre la carrera de trabajo definida en el dibujo, lo que puede dañar el resorte interior.
El material:
Pogo Pin:El cobre C6801 Revestimiento Au 0,125um
Partes giratorias:Las demás partidas de los demás materiales
En el caso de los vehículos de la categoría M2 y M3, el valor de la prueba de la homologación de tipo se calculará en función de los requisitos de la serie M2.
Imán: N52 NdFeB Revestimiento Ni Cu Ni
Enchufe magnético: Enchufe magnético masculino
El moldeado interno: PE transparente
El moldeado en exceso:Pvc negro
El cable:OD4.0 6C 26AWG PVC negro
Enlace de cable: PVC negro Enlace de cable labial metálico
El TPCEnchufe:TPC enchufe masculino 6Pin
M.- ¿Qué es eso?
- Fuerza de contacto: 40 g ± 10 g a 0,8 mm de la cigüeña de trabajo
- Prueba de vida:10,000ciclo
Eléctrico:
-Voltaje nominal:DC12V;Voltaje nominal:1.5A max.
-Resistencia de contacto: ≤ 50mΩ (milliohms) por pin (máximo)
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +60°C
- Prueba ambiental: Sal en aerosol 24 horas,

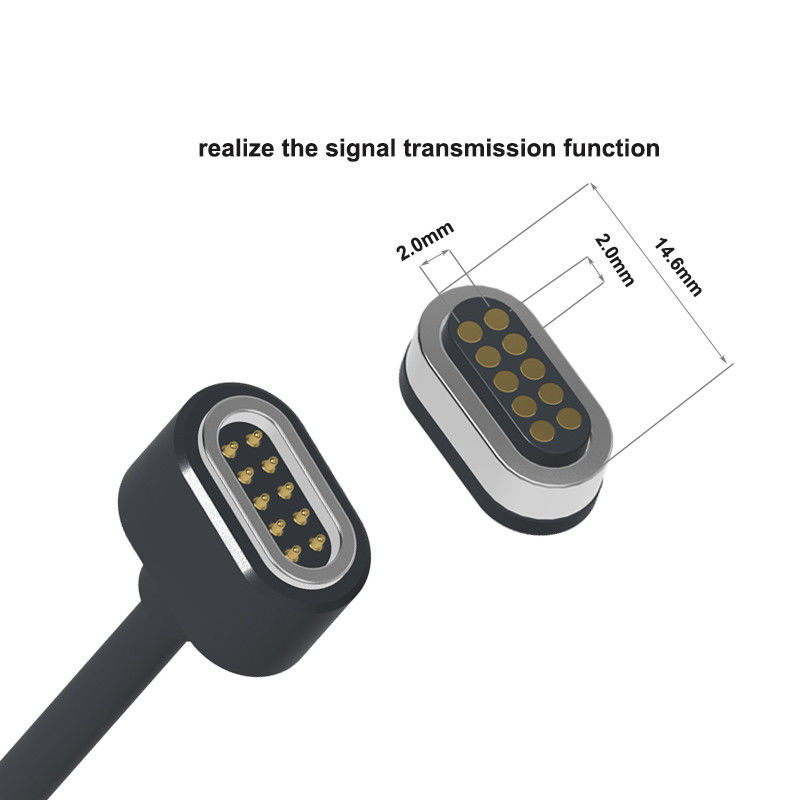

Parámetro de los conectores magnéticos de 10 pines masculinos y femeninos:
|
Nombre
|
Conector de cable magnético
|
|
El tipo
|
Hombre/Mujer
|
|
El pin
|
10 pines
|
|
El cable
|
El PVC
|
|
Duración del cable
|
1000± 20En el caso de los
|
|
El color
|
Negro
|
|
Pogo pin/piezas giratorias
|
Las demás partidas de los demás materiales
|
|
Magnético
|
N52 NdFeB Revestimiento Ni Cu Ni
|
|
Vivienda
|
Se aplicará el método de ensayo de la etiqueta de identificación.
|
|
Fuerza de resorte
|
40 g ± 10G, en el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
1.5Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
-25°C a +60°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector de cable magnético de 10 pines
Dibujo técnico del conector magnético femenino de 10 pines
- ¿ Qué?El diseño del PCB es recomendable.
Decomponer la vista de conector magnético femenino
Conector de cable magnético de 10 pin Nodo de conexión
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación del producto:
