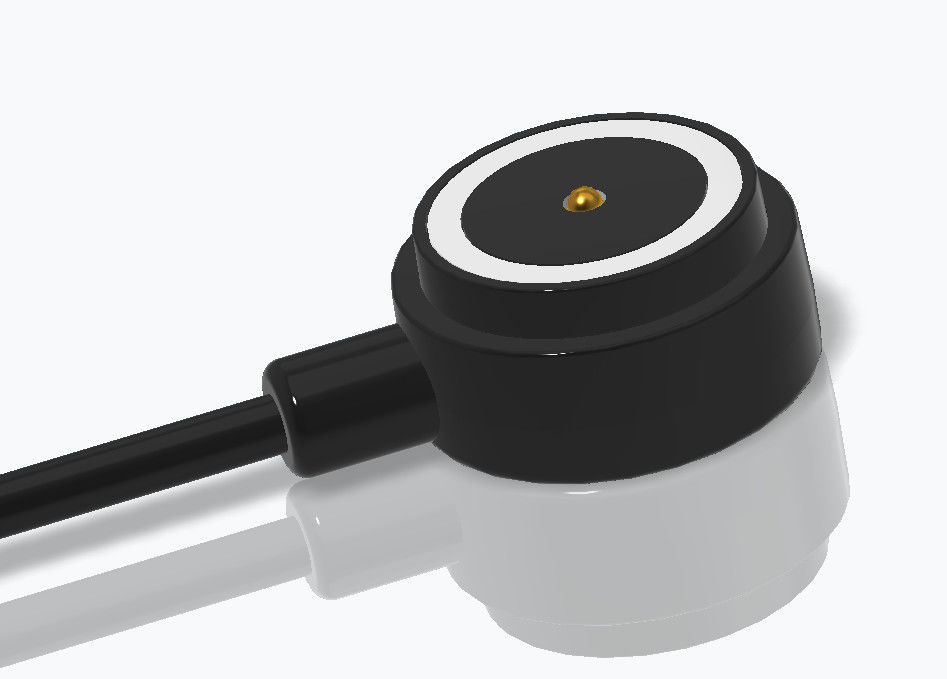

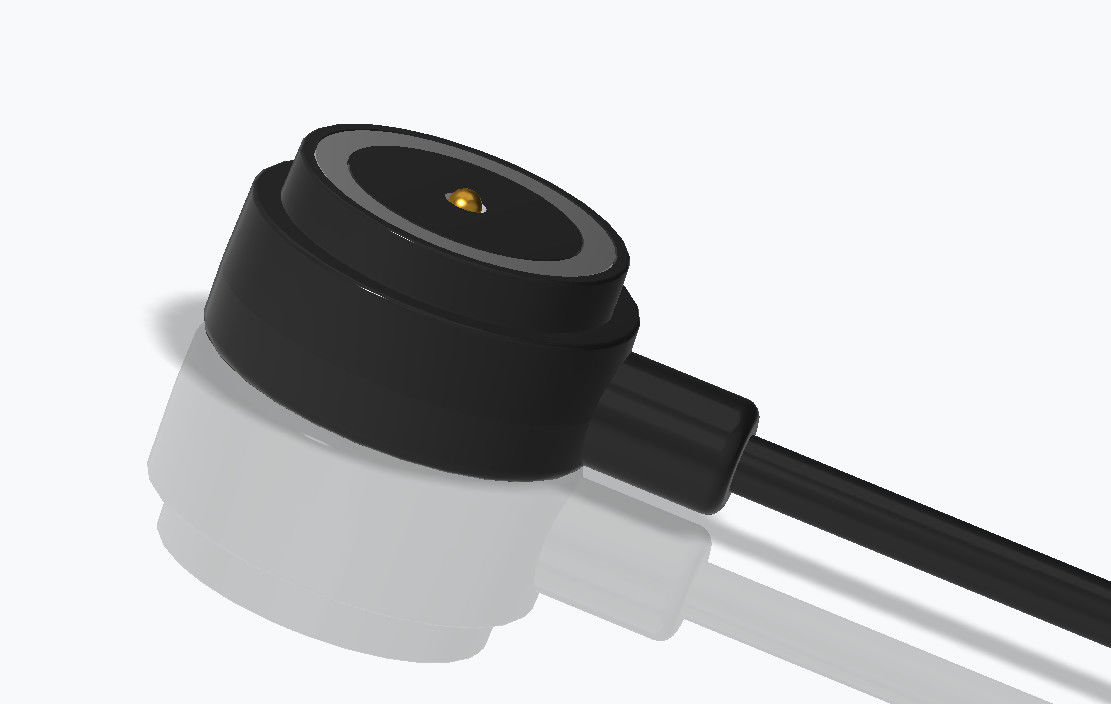

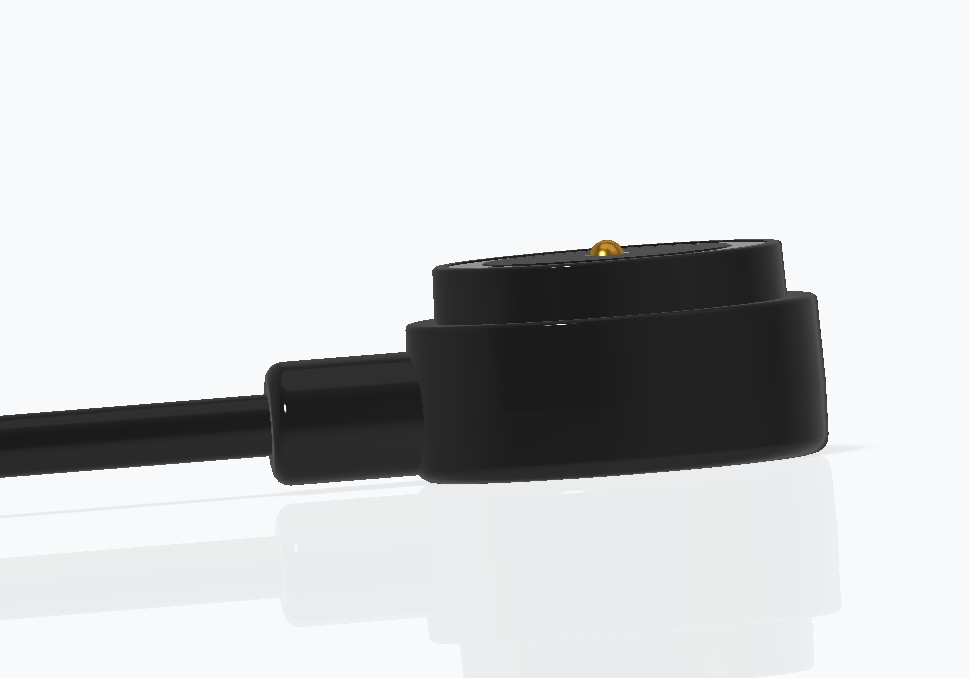

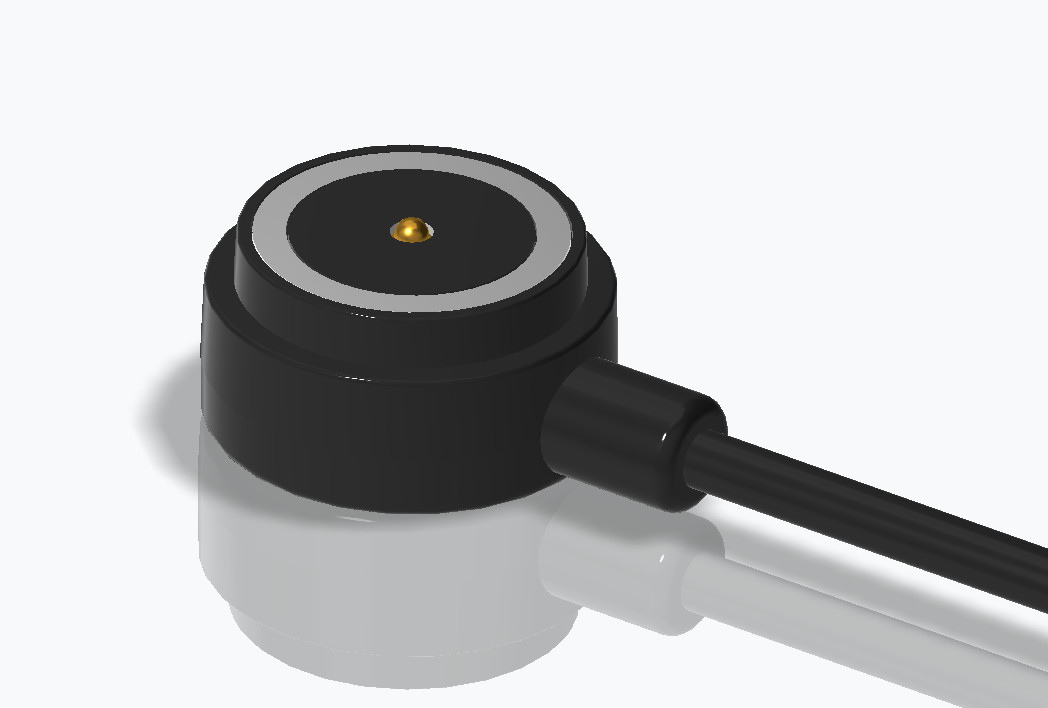

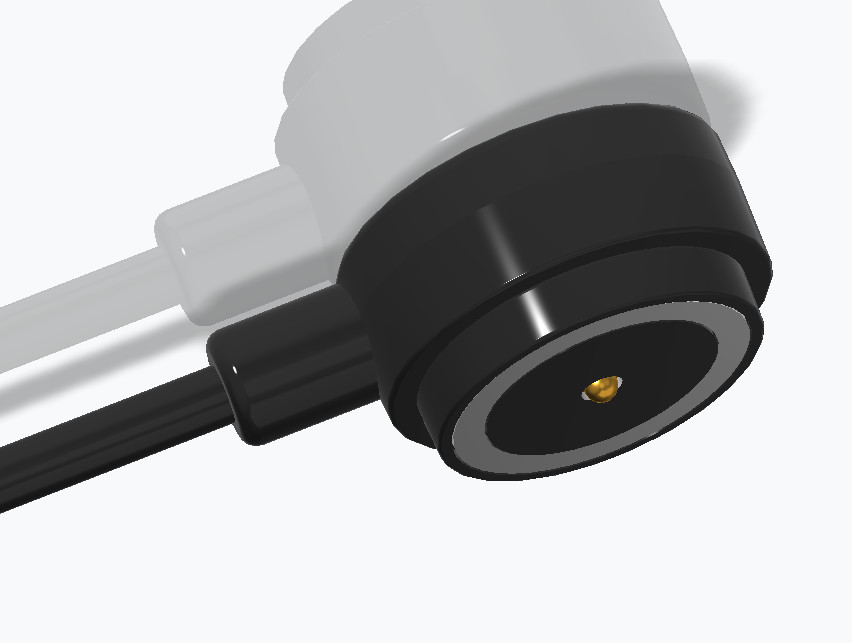

Prueba de vida útil de 50000 ciclos de conectores circulares de alambre magnético con conector magnético de 2 pines

Prueba de vida útil de 50000 ciclos de conectores circulares de alambre magnético con conector magnético de 2 pines

Conector de cable magnético todos los materiales cumplen con RoHS y REACH.

Todos los conectores de cables magnéticos pasaron el 100% de prueba de circuito corto y abierto.

M.- ¿Qué es eso?

- Fuerza de contacto: 160 g ± 20 g a 0,7 mm de la cigüeña de trabajo

- Prueba de vida:50,000ciclo

Eléctrico:

-Voltaje nominal: DC48V;Voltaje nominal: 5A máximo.

-Resistencia de contacto: ≤ 50mΩ (milliohms) por pin (máximo)

Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +80°C

- Prueba ambiental: Sal en aerosol 24 horas,

Sobre el moldeado:PVC Negro

Material del molde interno: PE transparente

El cable: 20AWG 2C

Enchufe magnético: Enchufe magnético masculino

Parámetro de los conectores de cable magnético masculino de 2 pines:

Dibujo técnico del conector de cable magnético circular

Nodo de conexión del conector del cable magnético CC

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación de los productos de conectores magnéticos:

¿Por qué UPE debe ser su socio?

1- Experiencia especializada en conectores magnéticos

●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos

●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.

2Alta durabilidad y cumplimiento

● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.

●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.

3Producción competitiva

● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.

● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.

4. Prototipos rápidos y soporte

●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función

● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).

Cómo hacer un pedido de conector de cable magnético con UPE

1Envíe sus requerimientos

Póngase en contacto con nuestro equipo de ventas:

El correo electrónico: [En el caso de las empresas de la Unión Europea,]

Teléfono: [+86 13434524996]

Formulario online: [www.pogopinsconnector.com]

Proporcionar detalles:

✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)

✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)

✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)

✔ Cantidad y tiempo de entrega

2Obtener una solución personalizada (si es necesario)

Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).

Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
