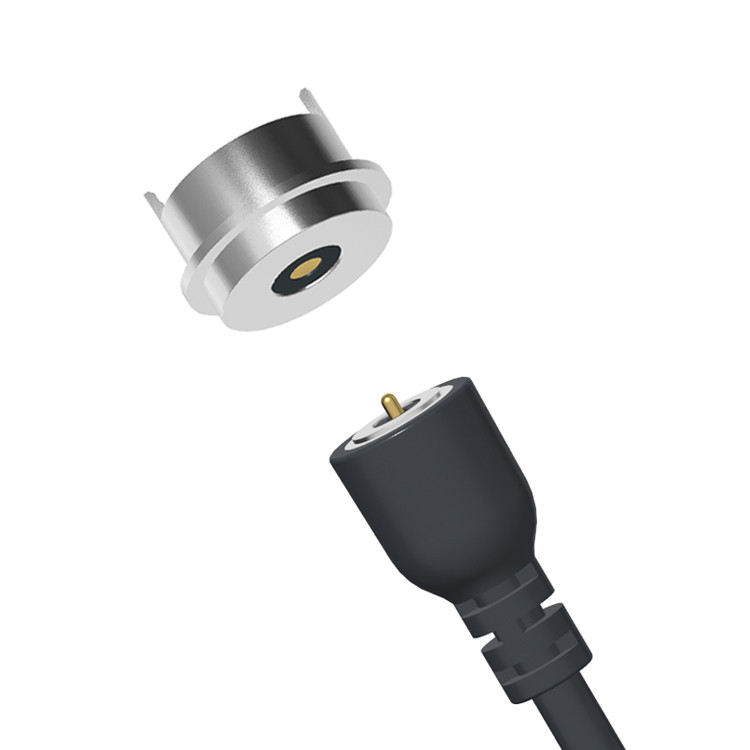

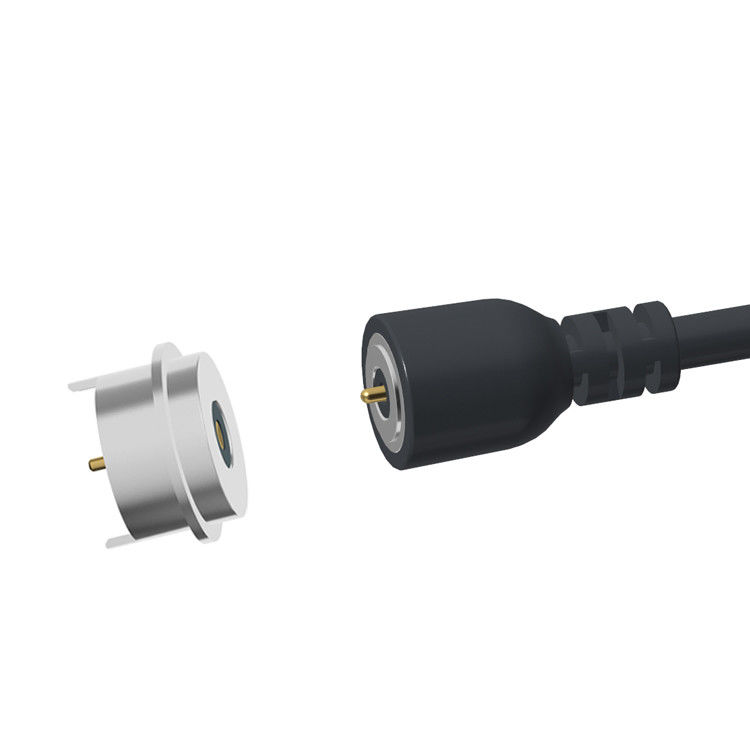

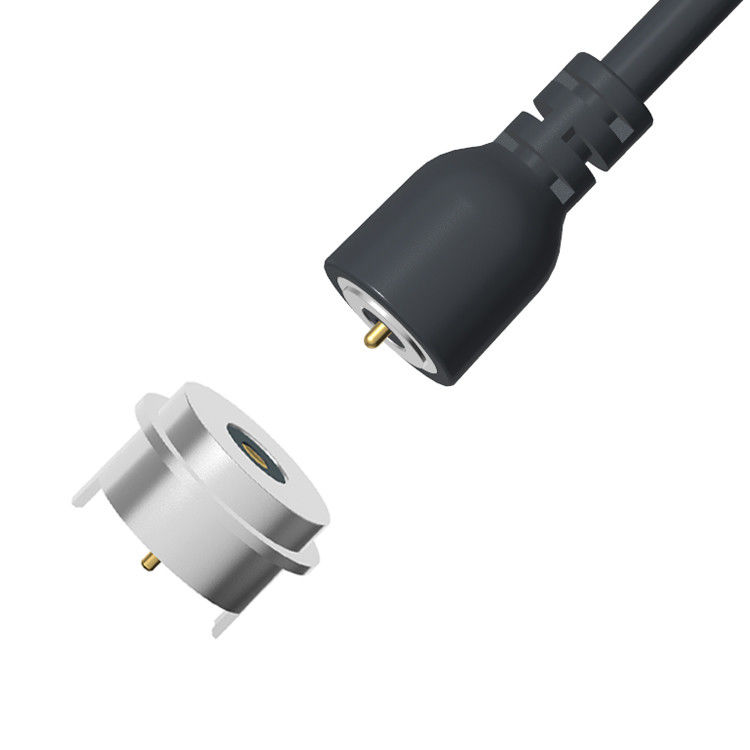

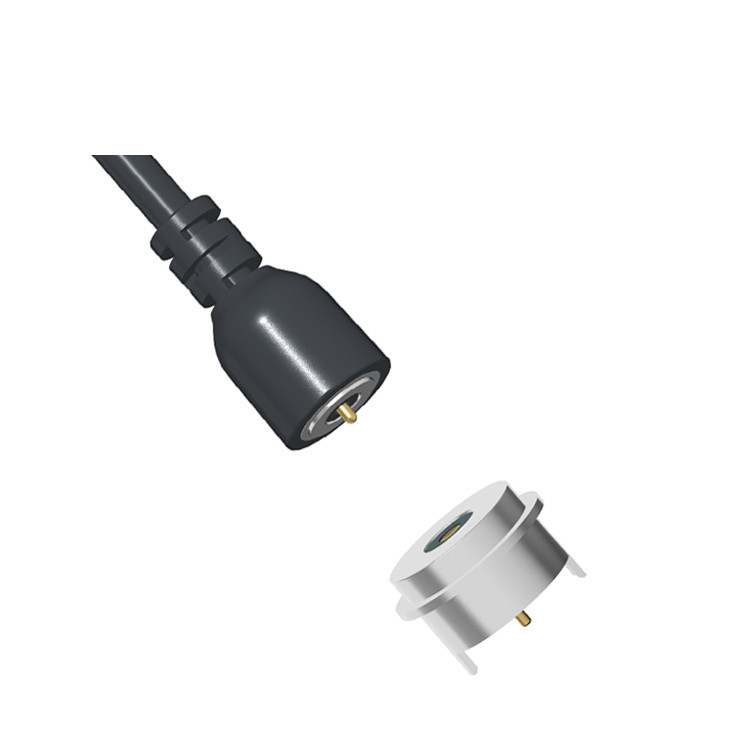

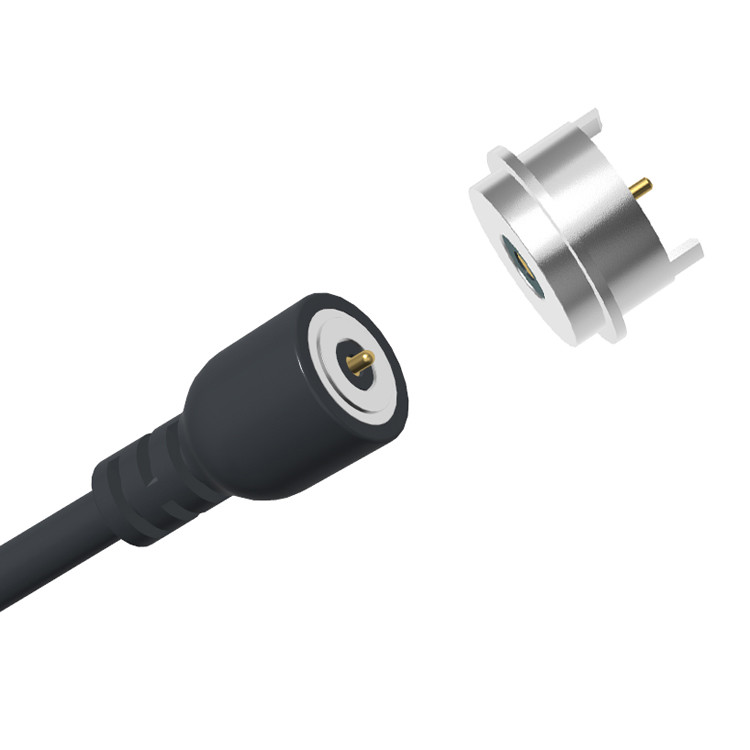

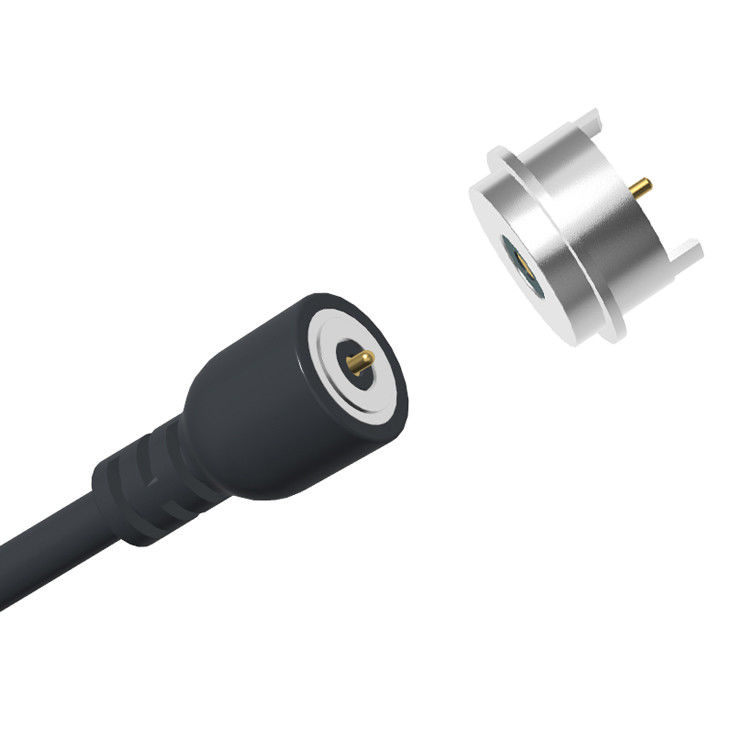

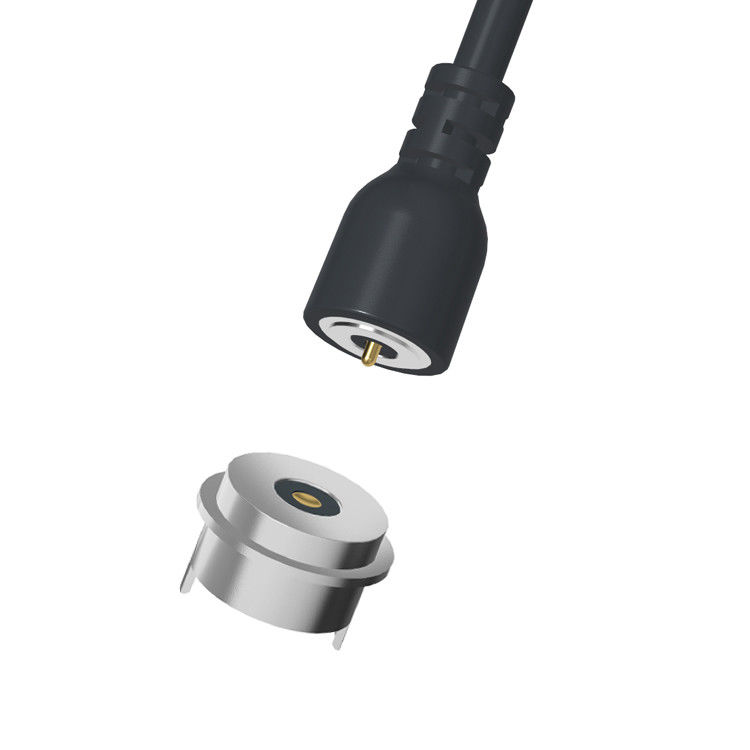

Conector de alambre magnético circular 3A 12V Conector magnético de datos

φ8.0 mm conector circular de alambre de alimentación con pin de pogo conector de cable magnético USB.

M.los materiales:

Pogo Pin: latón, plumaje y barril con recubrimiento de 5U" Min Au más de 60~100U" Ni min

Las piezas giratorias:SUS316F Revestimiento Au0.125um

Las condiciones de ensayo se determinarán en función de las condiciones de ensayo.

Casilla: negro HTN+30%UL94 V-0 negro, que puede soportar altas temperaturas

Conchas metálicas: SUS303 Ni de chapa
Imán: N52 NdFeB Revestimiento Ni Cu Ni

Enchufe magnético: Enchufe magnético masculino

En el caso de las máquinas de moldeado, se utilizará el método de moldeado.

Supermoldado:PVC negro

El cable:OD3.5 2C 22AWG PVC negro

Enlace de cable: PVC negro Enlace de cable elíptico de metal

Enchufe USB: Enchufe USB masculino

Mecánica:

-Fuerza de contacto: 80 g±20 g a 1,1 mm de la cigüeña de trabajo

- Prueba de vida:10,000ciclo

- Prueba de fuerza de adsorción:La adsorción femenina de acoplamiento es de 400 g ± 20%.

Eléctrico:

-Voltaje nominal: DC12V;Voltaje nominal: 3A máximo.

- Resistencia de contacto del alfiler de resorte: 50milliohm Max.

Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +80°C

- Espray de sal 24 horas

Parámetro de los conectores magnéticos circulares de 2 pines masculinos y femeninos:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético femenino circular de 2 pines

- ¿ Qué?El diseño del PCB es recomendable.

tolerancia de la disposición: ± 0,05 mm

Decomponer la vista de conector magnético femenino

Conector de cable magnético circular de 2 pin, nodo de conexión

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación del producto:

1Electrónica de consumo

. Pads de carga inalámbrica (Qi compatible, conectores como MagSafe).

.TWS auriculares y relojes inteligentes (casas de carga con puertos magnéticos impermeables).

.Dispositivos modulares (periféricos para teléfonos, cámaras).

Ventajas:
✔ A prueba de agua (IP68)
✔ Comodidad: se puede acoplar con una sola mano; no hay que jugar con los cables.
✔ Anti-Yank ️ Se desprende con seguridad si se tropieza.

2Dispositivos médicos y sanitarios

Equipo médico portátil (monitores de ECG, escáneres portátiles).

- Carga del dispositivo implantable (audiófonos, neurostimuladores).

- Herramientas esterilizadas (conectores quirúrgicos con clasificación IP68)

Ventajas:
✔ Higiénico No hay alfileres expuestos; fácil de limpiar.
✔ A prueba de fallos Evita la desconexión accidental durante los procedimientos.
✔ Diseño sellado ️ Resistente a los desinfectantes/líquidos.

3Industria y robótica

.AGV (vehículos guiados automáticamente)

.Robótica modular

.Ambientes adversos ️ Equipos mineros y de petróleo y gas.

Ventajas:
✔ Corriente alta (10A+ por pin)
✔ Resistente a las vibraciones
✔ A prueba de polvo y agua (IP67/IP69K) ️ Resiste el lavado.

4. Automotrices y vehículos eléctricos

.EV Charging ️ Entrada de carga magnética (conforme a la norma SAE J1772).

.Accessorios en el coche Dashcam / conexiones de alimentación del sensor.

.Vehículos autónomos con conexiones de módulos LIDAR/GPU.

Ventajas:
✔ Sin chispas más seguro que enchufar o desconectar cables de alta tensión.
✔ Auto-alineación ️ Fácil para los conductores para conectarse en espacios reducidos.
✔ Resistente a la corrosión

5. Drones y Aeroespacial

.Intercambio de baterías de drones ️ energía de montaje rápido para UAV.

. Pruebas de aviónica “Interfaces modulares de datos/potencia.

Ventajas:
✔ El peso ligero de las carcasas de aluminio reduce el peso.
✔ Vida útil de un ciclo más prolongado ¢ 50K+ apareamientos para intercambios frecuentes.

6Militar y Defensa

- Equipo de campo - Conectores de comunicaciones/alimentación robustos.

.Dispositivos submarinos para cargar drones.

Ventajas:
✔ Protección contra los EMI
✔ Resistente al agua salada
