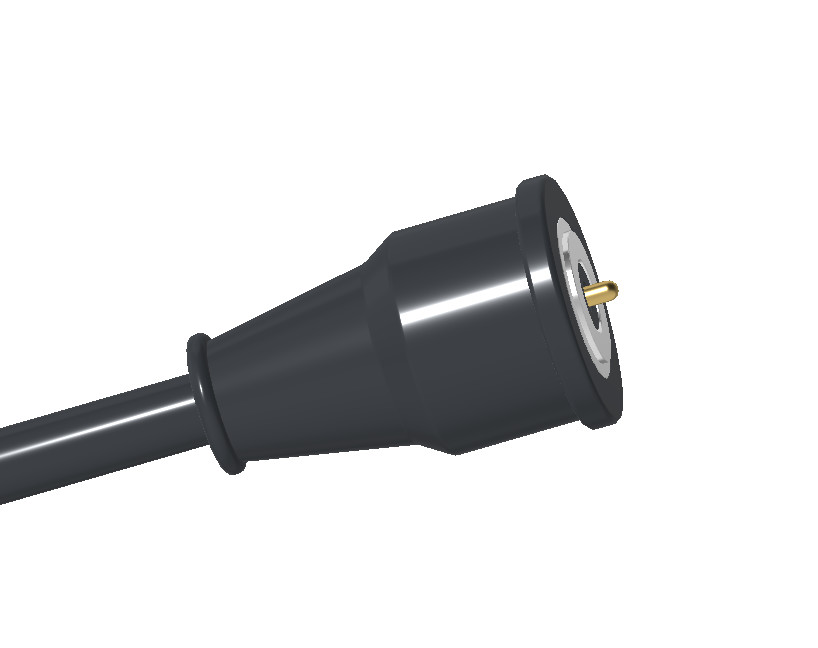

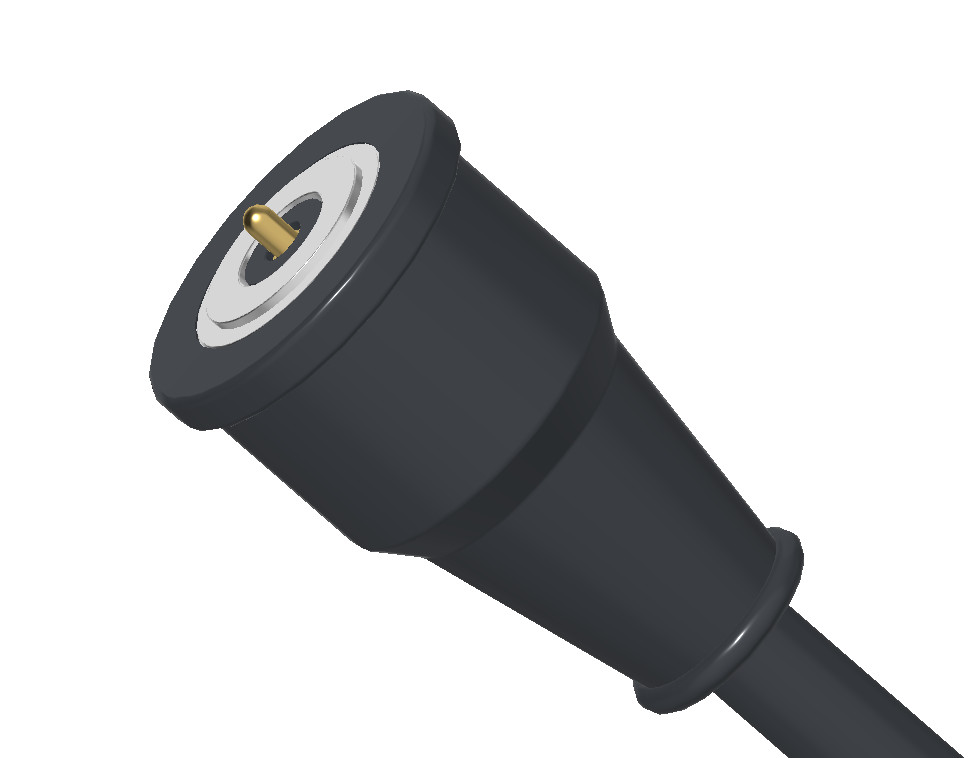

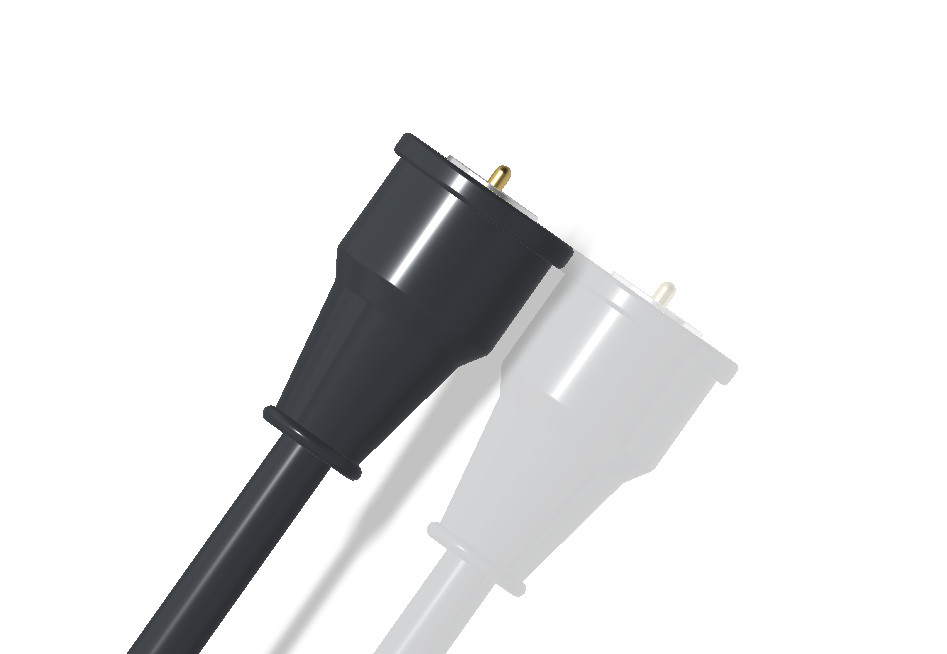

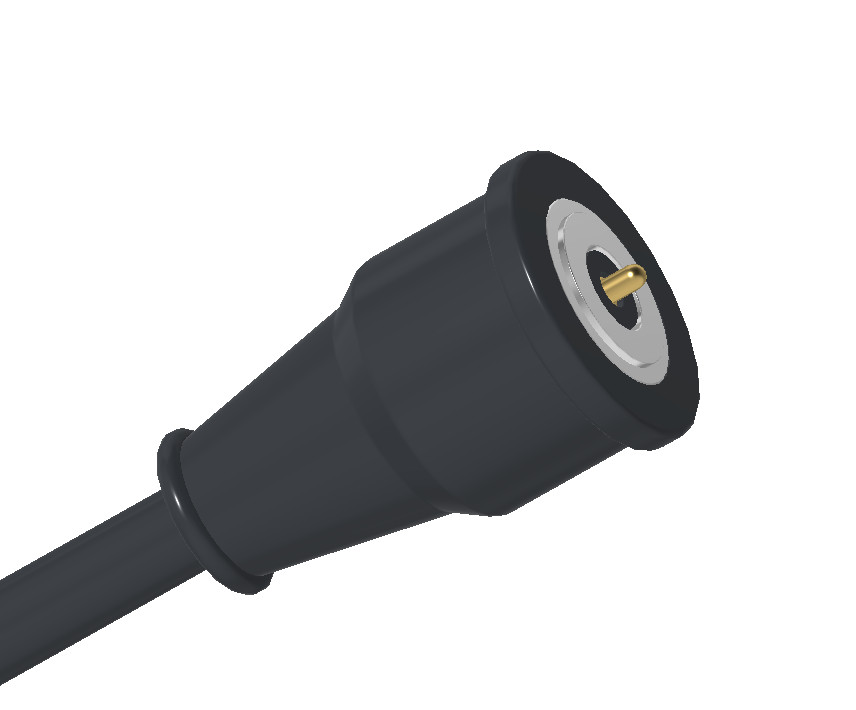

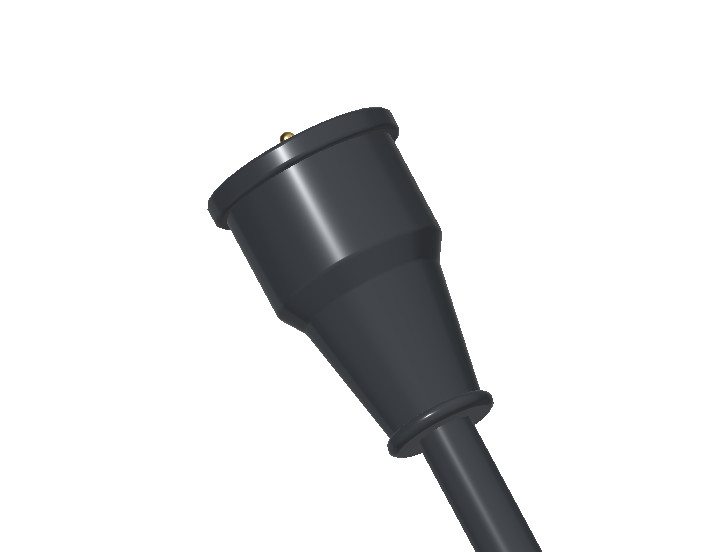

3A Conectores de alambre magnético redondo con conector de cable magnético USB de 2 pines.
Una hazaña clavelas urnas:
Apego magnéticoSe coloca automáticamente en su lugar cuando se acerca al puerto, lo que reduce el desgaste en el enchufe del dispositivo.
Diseño reversibleA menudo funciona en cualquier orientación (sin "lado derecho hacia arriba").
Desconectarse rápidamenteSe desprende de forma segura cuando se tira, evitando daños en el cable o el dispositivo.
Variantes disponibles:
Solo para carga(para la transferencia de energía).
Uso común:
Los teléfonos inteligentes, las tabletas, los wearables.
Luces LED, drones y otros aparatos electrónicos.
Dispositivos médicos o industriales donde las conexiones seguras son cruciales.
El material y el recubrimiento cumplen las normas ROHS y REACH.
Para garantizar la vida útil de la mecánica de contacto,NUNCA comprima el pin de pogo sobre la carrera de trabajo definida en el dibujo, lo que puede dañar el resorte interior.
Mecánica:
-Fuerza de contacto: 80 g±20 g a 1,1 mm de la cigüeña de trabajo
- Prueba de vida:10,000ciclo
- Prueba de fuerza de adsorción:La adsorción femenina de acoplamiento es de 400 g ± 20%.
Eléctrico:
-Voltaje nominal: DC12V;Voltaje nominal: 3A máximo.
- Resistencia de contacto del alfiler de resorte: 50milliohm Max.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Espray de sal 24 horas
Resistencia al frío (hasta -25°C):
El conector puede funcionar en condiciones de congelación sin agrietarse o perder fuerza magnética.
Ideal para uso al aire libre, aplicaciones automotrices o entornos de almacenamiento en frío.
Resistencia al calor (hasta +80°C):
Resiste altas temperaturas sin fundirse ni deformarse.
Adecuado para entornos industriales, climas calurosos o cerca de dispositivos generadores de calor.
USB2. ¿Qué quieres decir?0: USB/AM Tipo integrado (con protección contra sobrecarga y cortocircuito de 12V 3A)
Material del molde interno: PE
Sobre el moldeado:PVC Negro
Enlace de cable:blanco PVC Enlace de cable elíptico de metal blanco
El cable: OD3.5 2C 22AWG PVC blanco
Enchufe magnético: Enchufe magnético masculino

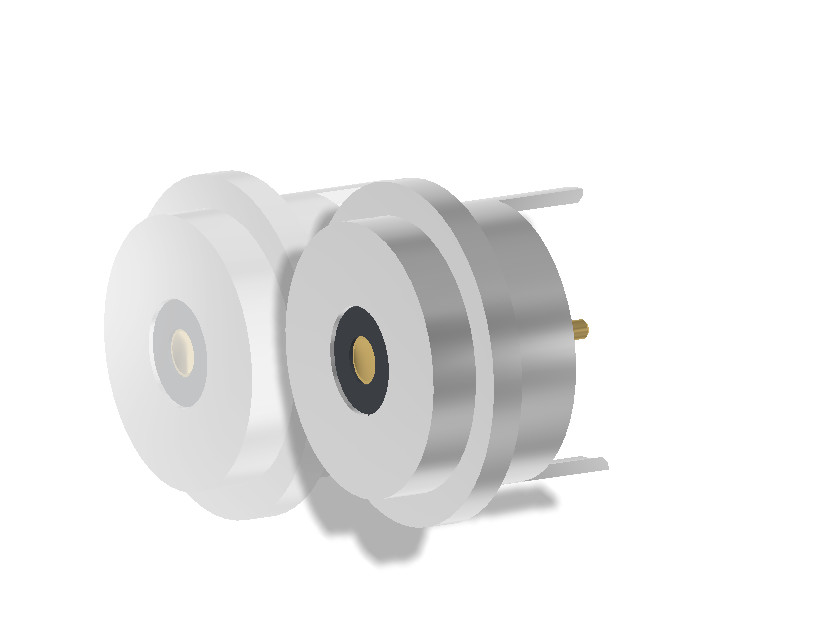

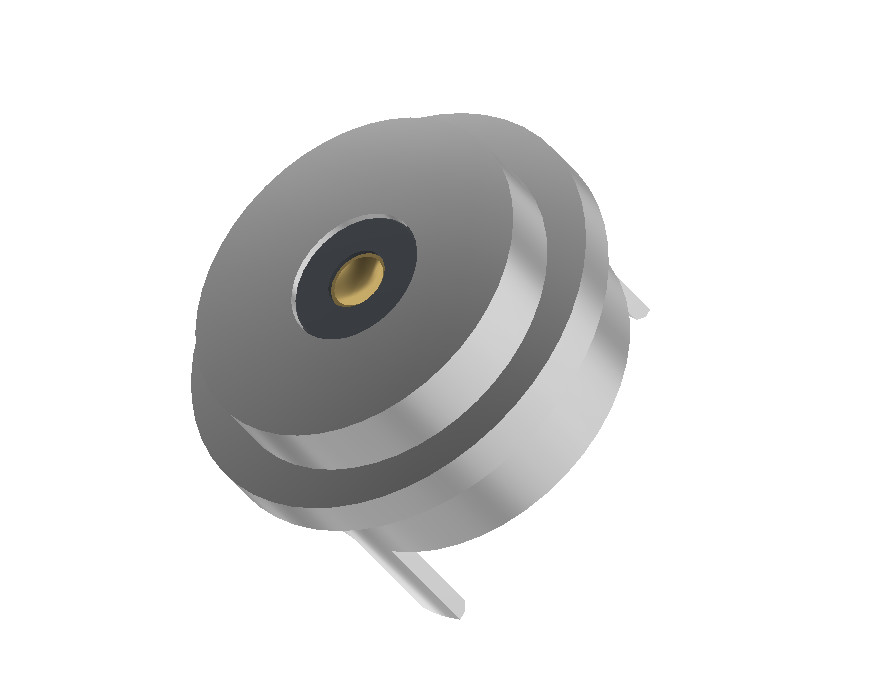

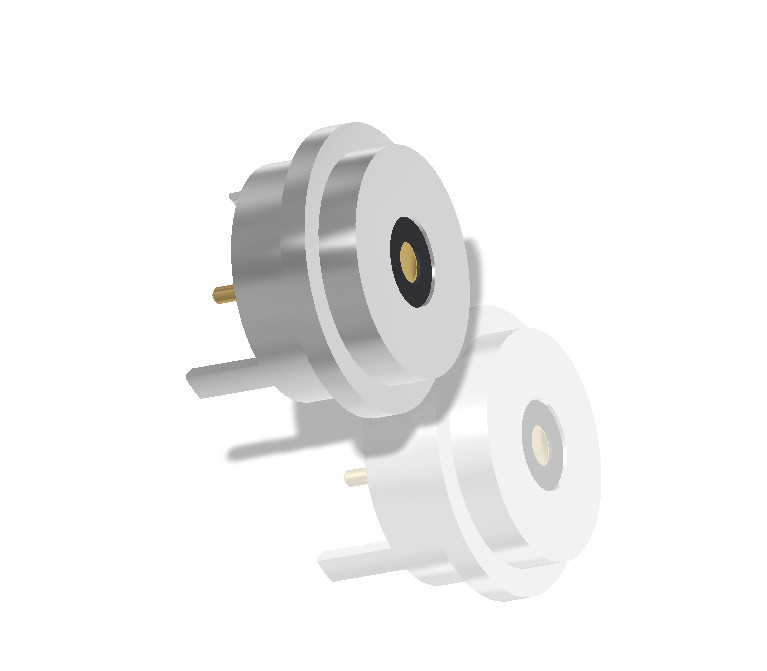

Parámetro de los conectores magnéticos circulares de 2 pines masculinos y femeninos:
|
Nombre
|
Conector de cable magnético
|
|
El tipo
|
Hombre/Mujer
|
|
El pin
|
2 pines
|
|
El cable
|
El PVC
|
|
Duración del cable
|
Con una anchura igual o superior a 1500 mm
|
|
El color
|
Negro
|
|
Pogo pin/piezas giratorias
|
Las demás partidas de los demás materiales
|
|
Magnético
|
N52 NdFeB Revestimiento de Ni 15-20um
|
|
MetallicShell también está disponible
|
C3602 Revestimiento de latón Ni
|
|
Vivienda
|
Se aplicará el método de ensayo de la etiqueta de identificación.
|
|
Fuerza de resorte
|
80 g ± 20G, a la una.1mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
3Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
-25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector de cable circular de 2 pines
Dibujo técnico del conector magnético femenino circular de 2 pines
Decomponer la vista de conector magnético femenino
Conector de cable magnético circular de 2 pin, nodo de conexión
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación del producto:
¿Por qué UPE debe ser su socio?
●Servicio de personalización profesional
●Capacidad de producción rápida de muestras
●Estricto sistema de control de calidad
●Procesamiento con componentes importados
●Equipo de ensayo de alta precisión
●Procedimientos razonables de control de costes
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
