Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro

Informacion basica
Lugar de origen: China.
Nombre de la marca: UPE
Certificación: ISO9001
Número de modelo: El DIP Pogo Pin
Cantidad de orden mínima: 10000
Precio: $0.1-$0.5
Detalles de empaquetado: Bolsos del PE
Tiempo de entrega: 10 a 12 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 50 KPCS/día
Información detallada
Nombre: Pinos de cabecera con carga de resorte El material: Las demás partidas de cobre y acero
En la actualidad: 1a tensión: 12 V
Vida útil de las máquinas: 50 mil ciclos por minuto. Resistencia de contacto: 50 mΩ Máximo en altura de trabajo
temperatura de funcionamiento: -40°C~+130°C en 24 horas. Prueba de rociado de sal: 48 h
Resaltar:

Pinos de cabecera cargados con resorte de acero inoxidable

,

Pinos de cabecera de latón cargados con resorte

,

Pinos de ensayo de PCB cargados con resorte DIP


Descripción de producto

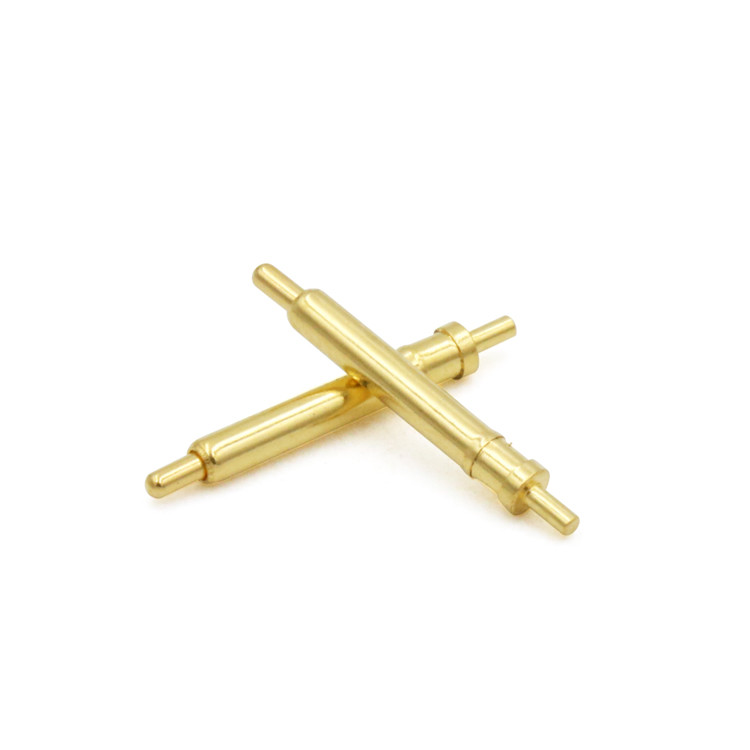

Acero inoxidable de latón PCB de resorte cargado de cabeza DIP pin de pogo con dorado.

Un Pogo Pin es un tipo de conector eléctrico utilizado para establecer una conexión temporal entre dos circuitos.que permite comprimir y mantener un contacto confiable cuando se presiona contra una superficie conductora.

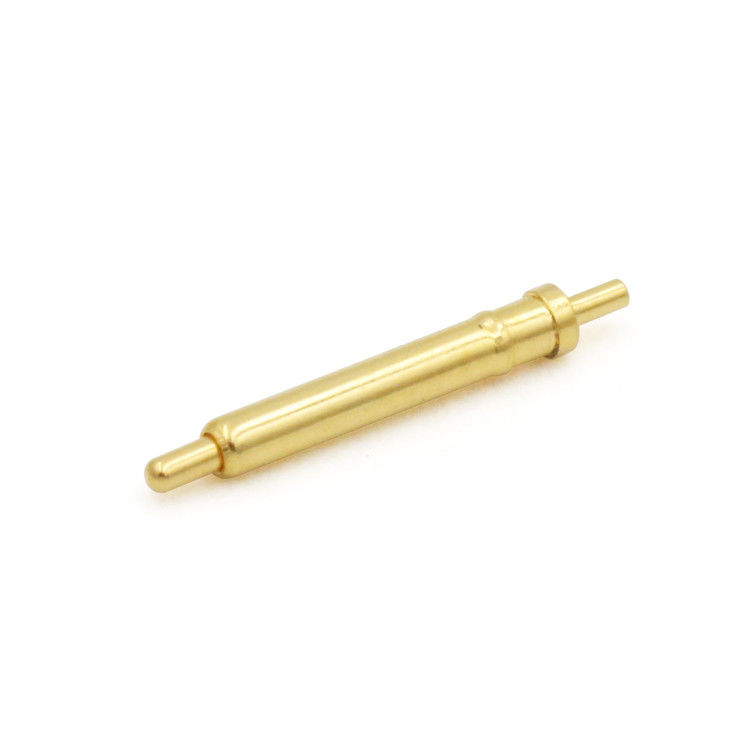

Ventajas de la estructura de los pines de pogo DIP:El tapón de cola inferior se puede colocar, por lo que es menos probable que se desplace durante la soldadura y facilita la soldadura de PCB

Según los diferentes requisitos del cliente, tenemos 8 tipos de estructura exterior POGO PIN para que los clientes elijan, para el PIN POGO estándar, UPE diseñado la altura total del producto es de 2.8mm ~ 11.0 mm ((la altura total no incluye la longitud de la cola del alfiler DIP pogo).

T.Los siguientes son 8 tipos de estructuras para su referencia y selección:
Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 0
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas:El diseño de la doble cabeza Pogo pin proporciona a los diseñadores con más flexibilidad en la bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo recto: La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre.
Copa Soler:Adecuado para productos de cable, fácil de soldar con alambre

Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades

de los clientes.

Tipo de una sola piezae:Puede pasar grandes corrientes, ser personalizado de acuerdo con los requisitos del cliente y satisfacer las diferentes necesidades del cliente.

Tipo de bola esféricaLa fuerza lateral está disponible, y se puede personalizar de acuerdo con los requisitos del cliente para satisfacer las diferentes necesidades del cliente.



UPE Pogo Pin Estructura interna de acuerdo con los requisitos del cliente para que coincida con uno adecuado

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 1

A.EstructuraDescripción:Con un diámetro superior a 30 mm y un diámetro superior a 60 mm

Las medidas estructuralesventajas:Uso convencional, estabilidad de la impedancia, larga vida útil
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraPrecauciones:No puede exceder el tiempo de trabajo límite

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 2

B.Descripción de la estructura:Embolcador para perforación

Ventajas estructurales:
En un espacio limitado, el émbolo puede realizar la máxima compresión.
Método de aplicación: SMT y DIP Uso regular
Precauciones para el uso de la estructura:No puede exceder el curso límite y el uso excesivo de corriente

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 3

C.EstructuraDescripción:Las demás máquinas

Las medidas estructuralesventajas:El giro es fácil de hacer por máquina, para la estructura espacial basada en A & B
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraLas precauciones:No puede exceder el curso límite y el uso excesivo de corriente

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 4

D.EstructuraDescripción:Se añade el barril interiorcon un contenido de nitrógeno superior a 10%, en peso

Las medidas estructuralesventajas:La impedancia es más estable, adecuada para el uso de corriente por encima de 10A
AplicaciónMétodo:SMT y DIP Uso regular
Uso de la estructuraLas precauciones:No puede exceder el límitecarrera de trabajo

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 5

E.EstructuraDescripción:Ambos lados del émbolopuede comprimirse

Las medidas estructuralesventajas:Ahorrar espacio de la estructura,larga distancia, grandeplaca de compresión paracontacto con el consejo
AplicaciónMétodo:Acoplamiento de tablero a tablero
Uso de la estructuraLas precauciones:No puede exceder el límitecarrera de trabajo

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 6



F. Estructura- ¿ Qué?Descripción:Combinación de cuatro piezas

Las medidas estructuralesventajas: alta suavidad de la prensa, pequeña desviación del émbolo, impermeable y a prueba de polvo. la vida útil es relativamente más larga. la sobrepresión no causará fallas del producto.
AplicaciónMétodo:Alta corriente, alto rendimiento, resistente al agua y al polvo


Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 7

G.Estructura.Descripción:Compresión intermedia del eje

Las medidas estructuralesventajas:Es una estructura simple, puede pasar corriente alta.
AplicaciónMétodo:Soldadura con uso de alta corriente
Uso de la estructuraLas precauciones:No puede exceder la carrera de trabajo límite

Pinos de cabecera cargados con resorte de acero inoxidable / latón DIP Pinos de prueba de PCB cargados con resorte con recubrimiento de oro 8

H.Descripción de la estructura:Contacto de compresión de bolas

Las medidas estructuralesventajas:Estructura sencilla y fácil procesamiento
AplicaciónMétodo:Uso de un curso de trabajo pequeño
Uso de la estructuraLas precauciones:
No puede exceder la carrera de trabajo límite


Las áreas de aplicación de Pogo Pin son:

1Equipos industriales, máquinas de tres pruebas, equipos de comunicación,equipos médicos, equipos terminales de mano;
2.Dispositivos inteligentes portátiles, educación inteligente, dispositivos de posicionamiento inteligente, juguete inteligente
3.Electrónica de consumo, tabletas, cargas compartidas,Audífonos TWS Bluetooth, cigarrillos electrónicos



¿Por qué los clientes eligen UPE?
1Servicio de personalización profesional de Pogo Pin
Se pueden diseñar diferentes productos y soluciones de acuerdo con las diferentes necesidades del cliente

2Capacidad de producción rápida de muestras
Muestra de producto estándar 2-3 días, nueva muestra personalizada 7 días hábiles, producto de apertura de molde 12 días

3- Estricto sistema de control de calidad
El concepto de calidad primero se extiende a través de todo el proceso de producción e inspección, y controla estrictamente cada proceso para garantizar la calidad de la satisfacción del cliente.

4Procesamiento con componentes importados
Un pequeño número de ejes de aguja se mecanizan a partir de tornos de precisión importados, y la mayoría de los ejes de aguja están hechos de estampado en frío importado para una mayor estabilidad.

5Equipo de ensayo de alta precisión
Proporcionar pruebas precisas y precisas para mejorar continuamente la calidad del producto

6Procedimientos razonables de control de costes
Ahorrar costes, eliminar residuos, optimizar procesos y resaltar la competitividad de los costes

7Normas medioambientales de los productos
El producto cumple la norma ROHS de la UE y cumple con el halógeno



El rendimiento del parámetro del conector Pogo Pin de resorte

Nombre de las piezas

Tabla de rendimiento de los parámetros

Materia en barril

Las demás

El cobre de berilio

Fósforo Bronce



Material del chorro

Las demás

El cobre de berilio

Fósforo Bronce

Acero inoxidable

Opciones de primavera

Las demás

Cables de música







Requisitos para el revestimiento



El oro-Au





Acero y acero





Las demás materias primas

(Pd-Ni)



Corriente nominal

1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)

Válvulas de tensión

El valor de las emisiones de dióxido de carbono

Resistencia de contacto

30 mΩ 50 mΩ máximo.

Prueba de vida

50, 000 ciclos Min. 1000.000 ciclos Máximo

Temperatura de reflujo.

265°, 4~5 segundos

Prueba de fiabilidad del PIN POGO

Fuerza de retención

a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo



Humedad

EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C ± 2°C Humedad relativa durante 96 h¿Qué es esto?



Resistencia al calor de la soldadura





EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos





Espray de sal



EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.

Concentración, 35+1°C- ¿ Qué pasa?°C durante 48 horas.

Prueba de fuerza de resorte



Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo



Vida útil a temperatura



EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.

conectores para 85°C± 2°C durante 96 horas.

Capacidad de soldadura



EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos

Resistencia de contacto



EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV



ElEquipo de punción:

Tenemos un laboratorio independiente y equipado con equipos experimentales pertinentes, tales como:

con una capacidad de transmisión superior a 100 W,Proyector bidimensionalmedidor de espesor,Máquina de inspección automática,Prueba de resistencia al aislamiento

con una capacidad de adsorción superior a 10 W,Pruebas de rociado de sal,Tester de aumento de temperatura de corriente,instrumento de curva de la carrera de carga,Máquina de inspección automática,Pruebas ROHS,Prueba de rugosidadTester de impedancia elástica,Pruebas de vida, etc.
