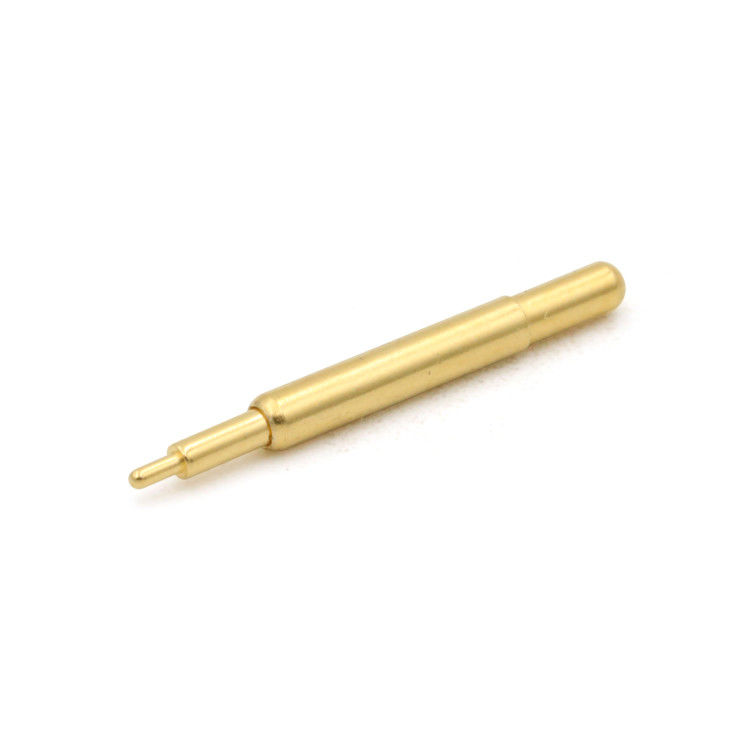

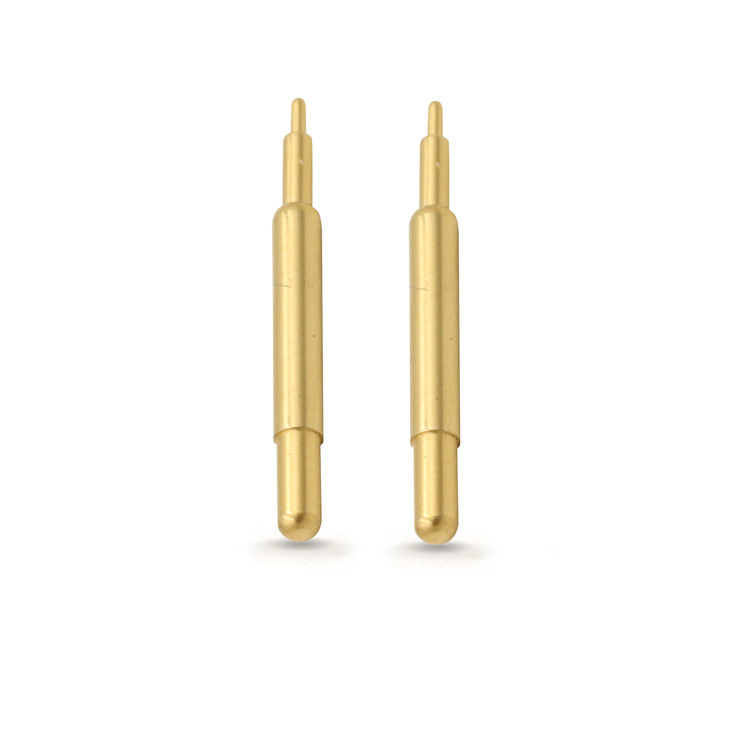

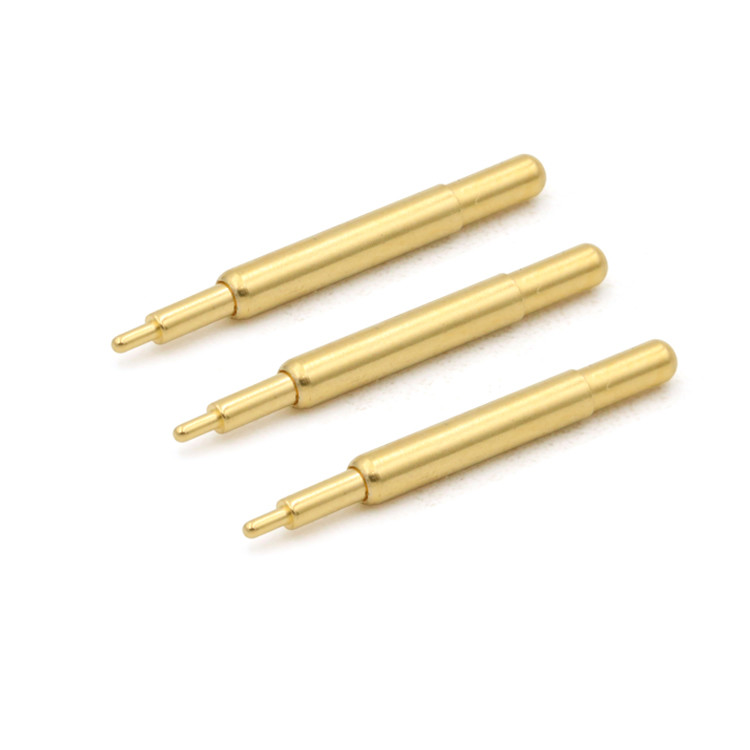

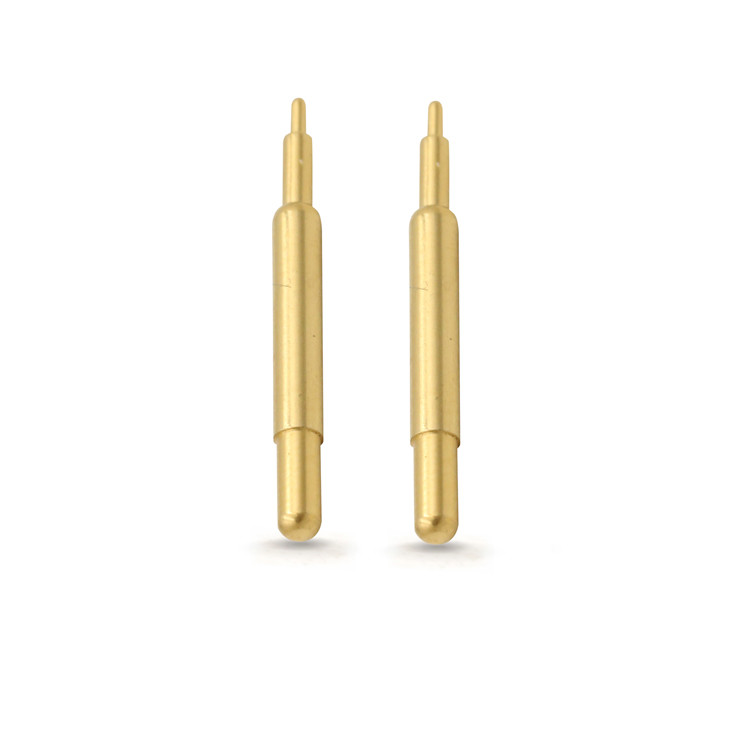

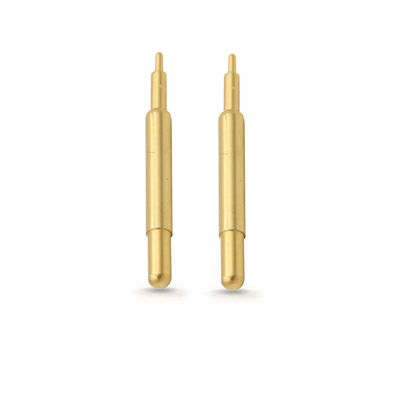

Pinos de doble cabeza de bronce de doble extremo con aguas de resorte.
Un Pogo Pin es un tipo de conector eléctrico utilizado para establecer una conexión temporal entre dos circuitos.que permite comprimir y mantener un contacto confiable cuando se presiona contra una superficie conductora.
Ventajas de la estructura de los pines de doble cabeza:La conexión de doble cabeza con doble movimiento proporciona a los diseñadores una mayor flexibilidad espacial en las conexiones de tablero a tablero.
Según los diferentes requisitos del cliente, tenemos 8 tipos de estructura exterior POGO PIN para que los clientes elijan, para el PIN POGO estándar, UPE diseñado la altura total del producto es de 2.8mm ~ 11.0 mm ((la altura total no incluye la longitud de la cola del alfiler DIP pogo).
T.Los siguientes son 8 tipos de estructuras para su referencia y selección:
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas:El diseño de la doble cabeza Pogo pin proporciona a los diseñadores con más flexibilidad en la bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo recto: La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre.
Copa Soler:Adecuado para productos de cable, fácil de soldar con alambre
Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades
de los clientes.
Tipo de una sola piezae:Puede pasar grandes corrientes, ser personalizado de acuerdo con los requisitos del cliente y satisfacer las diferentes necesidades del cliente.
Tipo de bola esféricaLa fuerza lateral está disponible, y se puede personalizar de acuerdo con los requisitos del cliente para satisfacer las diferentes necesidades del cliente.
Las áreas de aplicación de Pogo Pin son:
1Equipos industriales, máquinas de tres pruebas, equipos de comunicación,equipos médicos, equipos terminales de mano;
2.Dispositivos inteligentes portátiles, educación inteligente, dispositivos de posicionamiento inteligente, juguete inteligente
3.Electrónica de consumo, tabletas, cargas compartidas,Audífonos TWS Bluetooth, cigarrillos electrónicos
¿Por qué los clientes eligen UPE?
1Servicio de personalización profesional de Pogo Pin
Se pueden diseñar diferentes productos y soluciones de acuerdo con las diferentes necesidades del cliente
2Capacidad de producción rápida de muestras
Muestra de producto estándar 2-3 días, nueva muestra personalizada 7 días hábiles, producto de apertura de molde 12 días
3- Estricto sistema de control de calidad
El concepto de calidad primero se extiende a través de todo el proceso de producción e inspección, y controla estrictamente cada proceso para garantizar la calidad de la satisfacción del cliente.
4Procesamiento con componentes importados
Un pequeño número de ejes de aguja se mecanizan a partir de tornos de precisión importados, y la mayoría de los ejes de aguja están hechos de estampado en frío importado para una mayor estabilidad.
5Equipo de ensayo de alta precisión
Proporcionar pruebas precisas y precisas para mejorar continuamente la calidad del producto
6Procedimientos razonables de control de costes
Ahorrar costes, eliminar residuos, optimizar procesos y resaltar la competitividad de los costes
7Normas medioambientales de los productos
El producto cumple la norma ROHS de la UE y cumple con el halógeno
Lista de parámetros del pin de Pogo:
|
Nombre
|
Pinos de doble cabeza
|
|
El plumaje
|
Las partidas de cobre C3604, con recubrimiento de 5U" Min Au sobre 60~100U" Ni min.
|
|
En barril
|
C3604 de latón, con recubrimiento de 5 U Min Au sobre 60 ~ 100 U Ni min.
|
|
Primavera
|
SUS304
|
|
Vida útil de las máquinas
|
30 mil ciclos por minuto.
|
|
En la actualidad
|
2A
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 metros Se aplicará el código de identificación de la empresa.
|
|
Temperatura de funcionamiento
|
-40°C~+130°C en 24 horas.
|
|
Resistencia a la venta
|
260°C ± 5°C 20 s ± 2 s
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
ElEquipo de punción:
Tenemos un laboratorio independiente y equipado con equipos experimentales pertinentes, tales como:
con una capacidad de transmisión superior a 100 W,Proyector bidimensionalmedidor de espesor,Máquina de inspección automática,Prueba de resistencia al aislamiento
con una capacidad de adsorción superior a 10 W,Pruebas de rociado de sal,Tester de aumento de temperatura de corriente,instrumento de curva de la carrera de carga,Máquina de inspección automática,Pruebas ROHS,Prueba de rugosidadTester de impedancia elástica,Pruebas de vida, etc.
