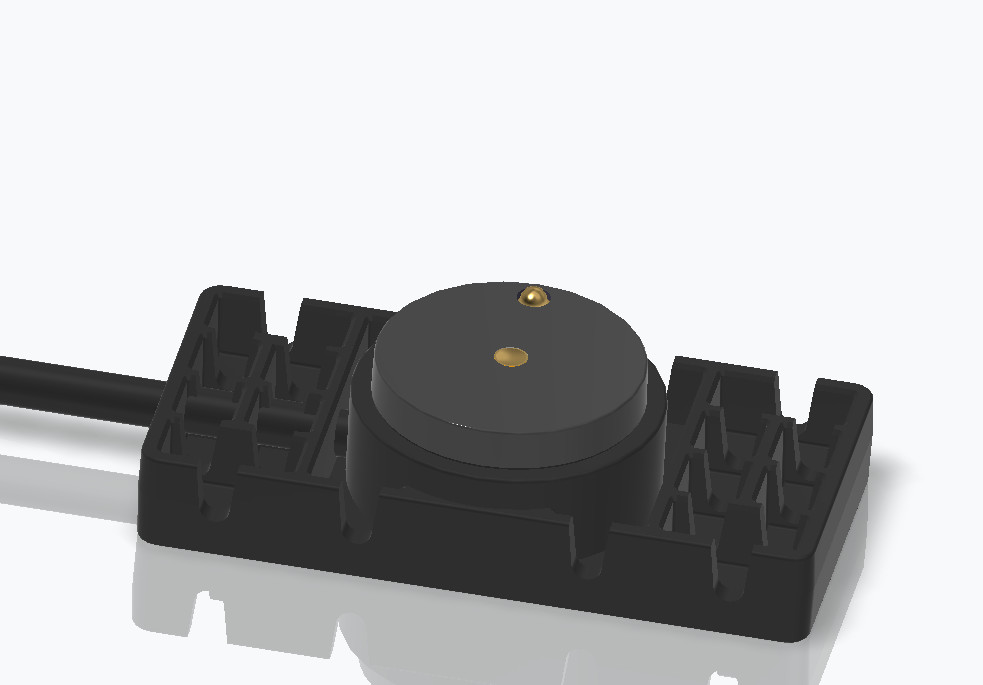

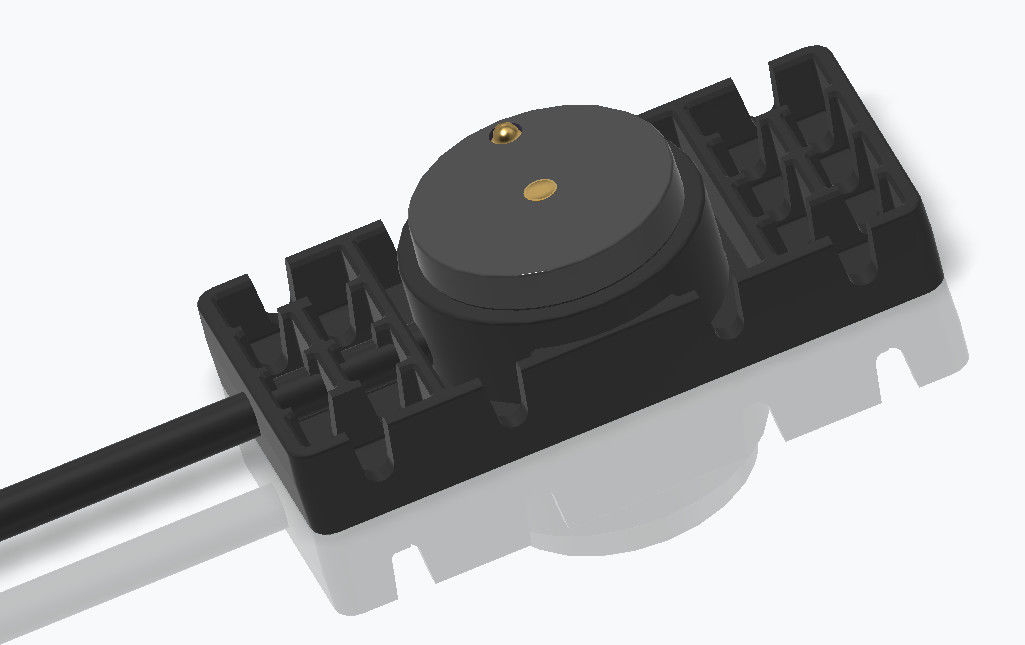

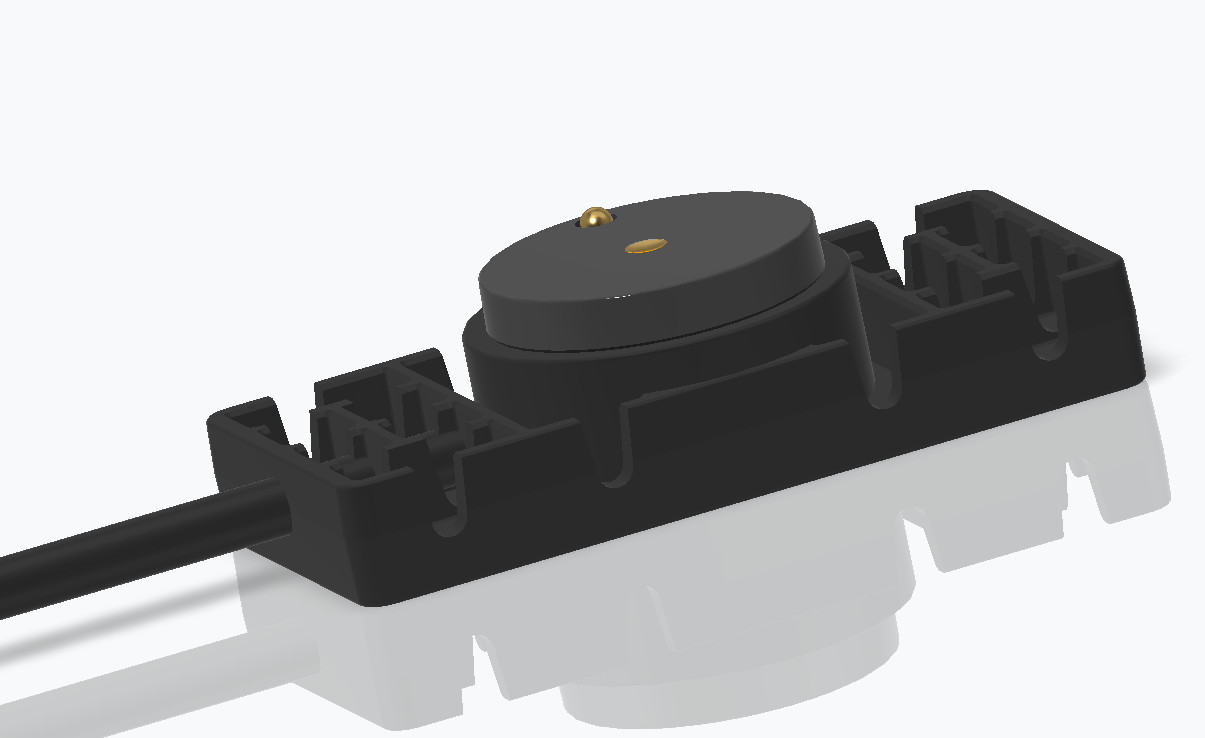

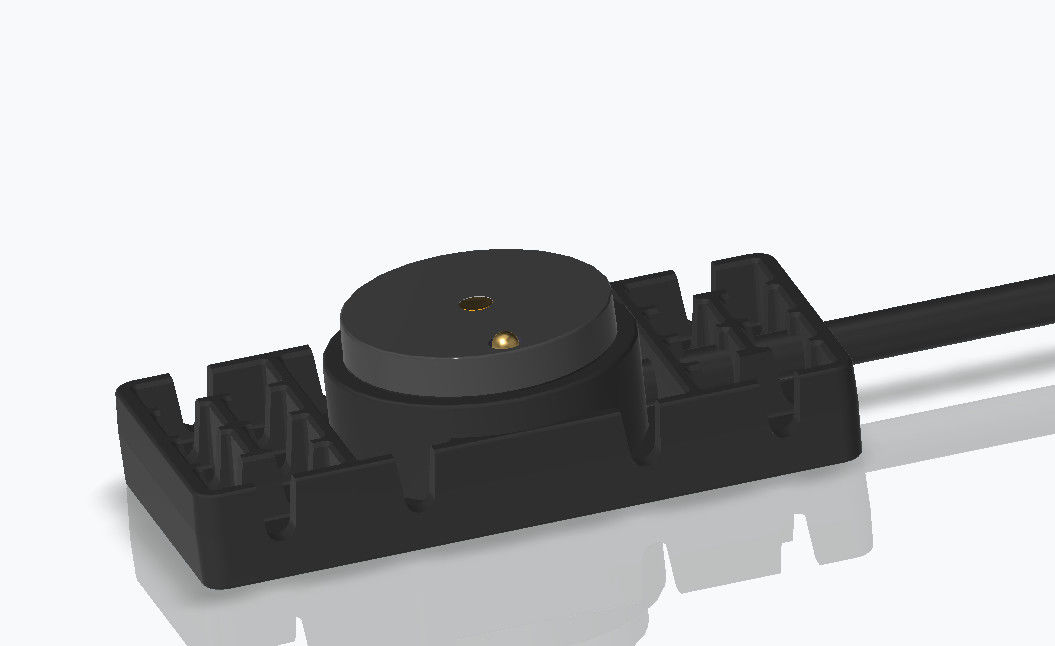

Diámetro 20 mm conector circular de cable de carga magnético de corriente continua de 2 pines 5A
El conector de cable magnético y el conector magnético femenino todos los materiales cumplen con RoHS y REACH.
Todos los conectores de cables magnéticos pasaron el 100% de prueba de circuito corto y abierto.
M.- ¿Qué es eso?
- Fuerza de contacto: 160 g ± 20 g a 0,7 mm de la cigüeña de trabajo
- Prueba de vida:50,000ciclo
Eléctrico:
-Voltaje nominal: DC12V;Voltaje nominal: 5A máximo.
-Resistencia de contacto: ≤ 50mΩ (milliohms) por pin (máximo)
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Prueba ambiental: Sal en aerosol 24 horas,
Sobre el moldeado:PVC Negro
Material del molde interno: PE transparente
TPC Plug:TPC Plug femenino
El cable:OD3.5 4C 2C 22AWG 2C 28AWG PVC negro
Enchufe magnético: Enchufe magnético masculino
Parámetro de los conectores de cable magnético masculino de 2 pines:
|
Nombre
|
Conector de cable magnético circular
|
|
El tipo
|
Hombre
|
|
El pin
|
2 pines o personalizado
|
|
El cable
|
El PVC
|
|
Duración del cable
|
60 mm
|
|
El color
|
Negro
|
|
El alfiler de Pogo
|
Las demás
|
|
Fuerza de resorte
|
160G ±20g, en el 0.7mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50000 ciclos Min..
|
|
En la actualidad
|
5.0Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector de cable magnético circular
Nodo de conexión del conector del cable magnético CC
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
¿Por qué UPE debe ser su socio?
1- Experiencia especializada en conectores magnéticos
●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos
●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.
2Alta durabilidad y cumplimiento
● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.
●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.
3Producción competitiva
● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.
● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.
4. Prototipos rápidos y soporte
●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función
● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:
50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).
50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.
Método de pago
T/T (Transferencia bancaria),PayPal, Banco OCBC
Recomendación:
Utilice PayPal para las muestras (más seguro).
Utilice T/T para pedidos a granel (tarifas más bajas).
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
