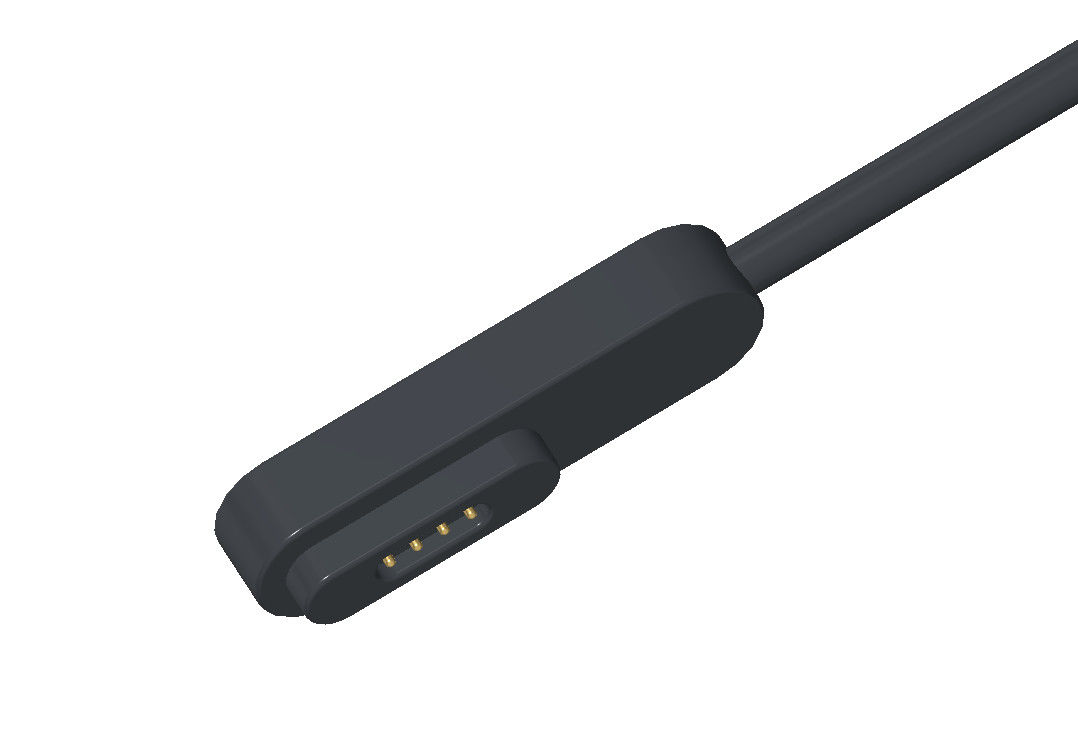

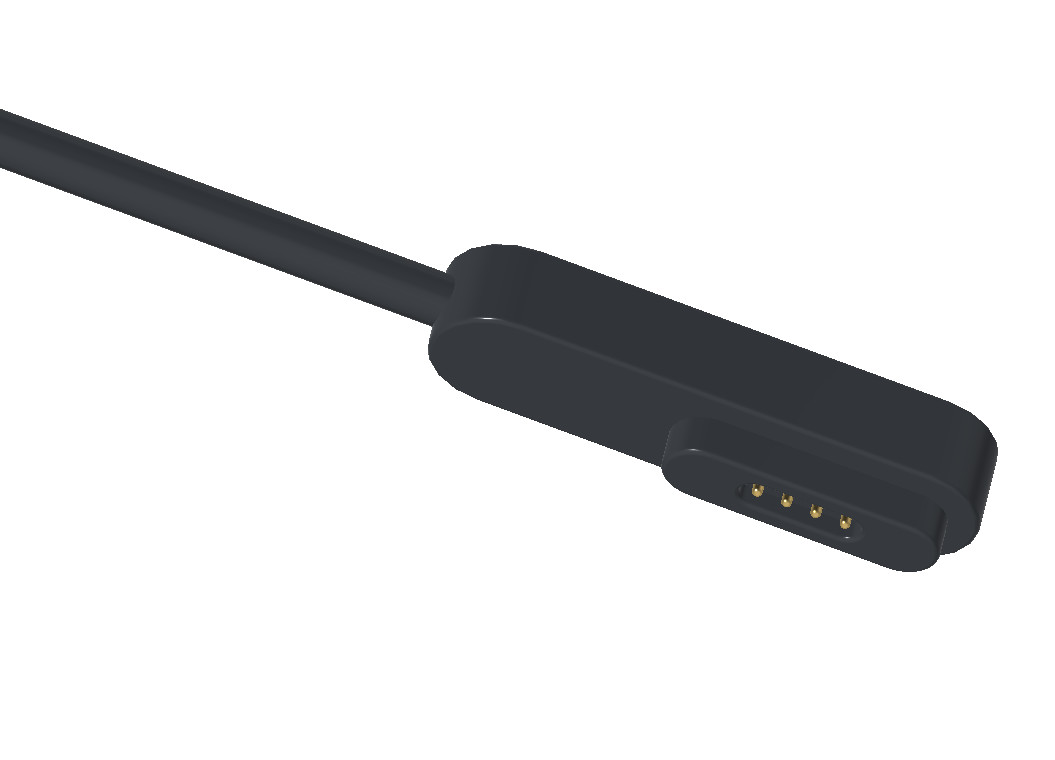

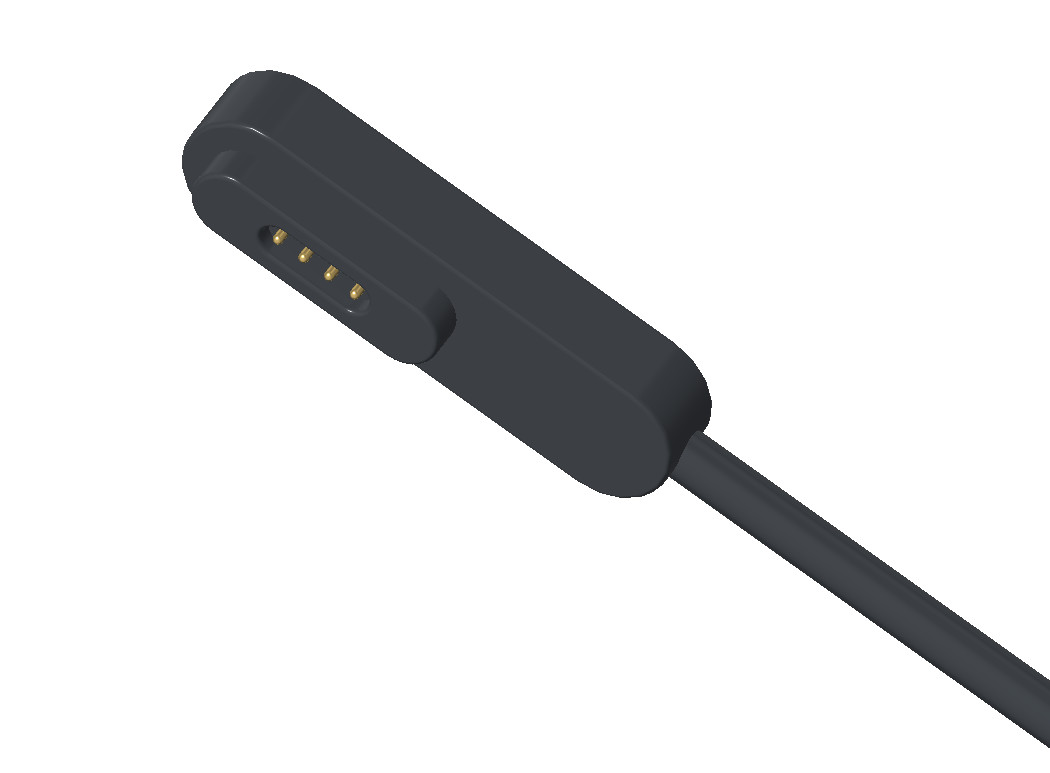

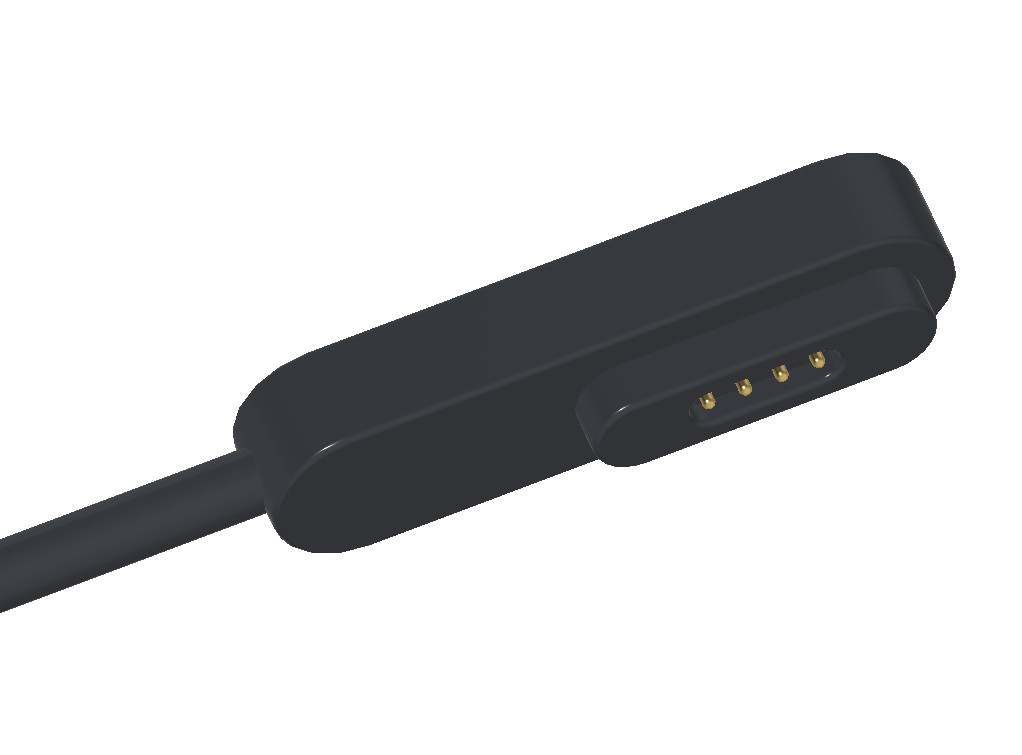

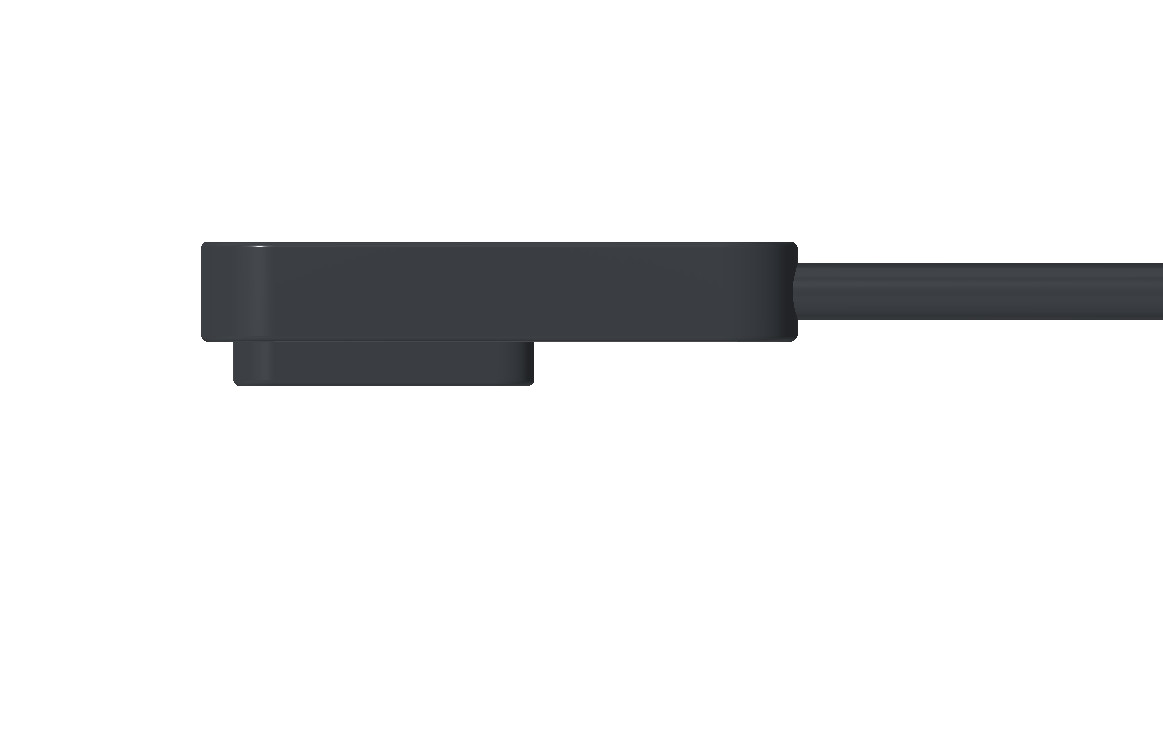

Conector USB magnético rectangular Conector magnético masculino 4 pines con cable de PVC OD3.0

Rectángulo 4pin macho pogo pin conector USB de cable magnético con cable de PVC OD3.0

1.Ensayo del valor de resistencia (AT:20C):

a. El valor de la resistencia entre la unión de soldadura y el clavo de cobre es inferior a 50 mΩ

b. El valor de resistencia de una pieza de alambre de producto es inferior a 60 mΩ.

2. Resistir a la prueba de voltaje: 100V CA durante 1 minuto, 5mA máximo

3. Resistencia de aislamiento: 50 mΩ Min ((500 V CC 1 minuto)

4. Prueba de balanceo del enchufe: peso de elevación 300 g, ángulo ± 70°, frecuencia 30 veces por minuto, 3000 veces por minuto
La tasa de desconexión es inferior al 100%.

5.Un ensayo de oscilación de la cabeza masculina: carga 300 g, ángulo ± 70°, frecuencia 30 veces por minuto, 3000 veces por minuto, interrupción
La línea es inferior al 100%.

6. Una cabeza masculina, cabeza magnética (prueba de piezas), prueba de sal: temperatura 35±1° C, humedad 85%, 5% NACL
No hubo ningún fenómeno de corrosión después de 24 horas.

7Prueba de la capacidad de elevación del enchufe y del SR: la capacidad de elevación vertical del enchufe y del SR: 5 kg/min, no debe estar dañada y el desplazamiento debe ser inferior a 3 mm.

8. Prueba de humedad: temperatura 40°C, humedad del 95%, 48 horas, cumpliendo los requisitos de los puntos 2 y 3 de la Nota.

9. Prueba de ciclo térmico: Colocar a -31°C durante 30 minutos, luego a 60°C durante otros 30 minutos y repetir este ciclo 5 veces.
Cumplir con los requisitos de las notas 2 y 3.

10Este producto debe cumplir con los requisitos de ROHS.

11Todos los lugares con dimensiones en el dibujo deberán inspeccionarse al 100% y registrarse.

12- Método de envasado: la caja exterior debe colocarse con papel de etiqueta de envío.

Parámetro de los conectores de cable magnético de 4 pines:

Dibujo técnico del conector de cable magnético de 4 pines

Conector de cable magnético de 4 pines Nodo de conexión

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación de los productos de conectores magnéticos:

1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)

¿Por qué UPE debe ser su socio?

● Confiabilidad y durabilidad

● Diseño y entrega rápidos

● Una asociación confiable y honesta

Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)

*Negociar precios y condiciones (pueden aplicarse descuentos a granel).

* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).

* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).

*Control de calidad y envío
*Rastrear el cargamento.

* Inspeccione el producto a su llegada para garantizar su calidad.

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
