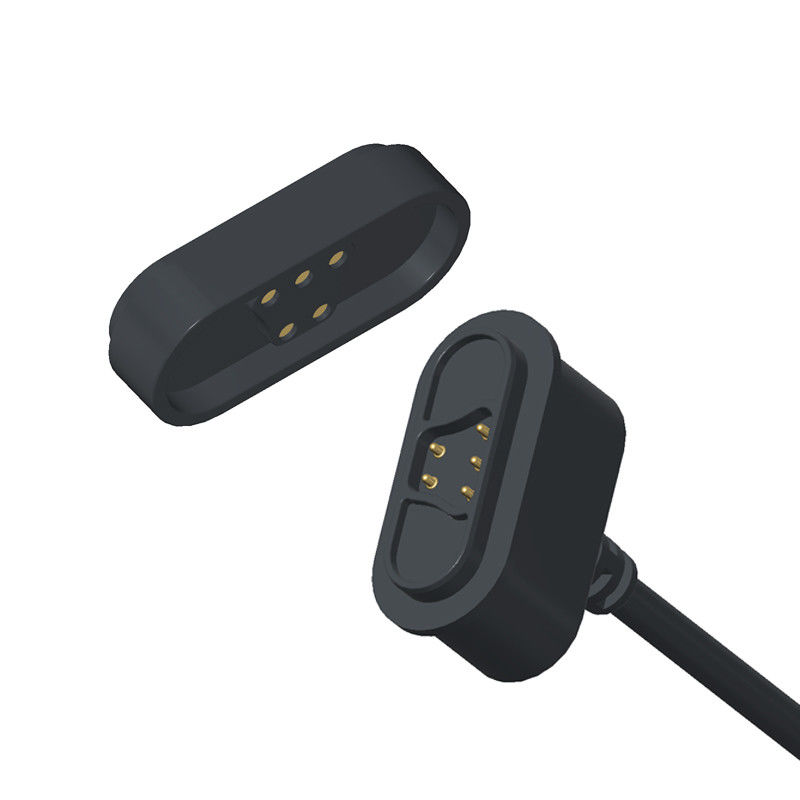

Conector de cable magnético masculino y conector magnético femenino de 5 pines de enchufe de corriente continua
El conector de cable magnético y el conector magnético femenino todos los materiales cumplen con RoHS y REACH.
Todos los conectores de cables magnéticos pasaron el 100% de prueba de circuito corto y abierto.
Mecánica:
Pin1/3: ¿Qué es eso?
-Fuerza de contacto: 80 g±20 g en una cigüeña de trabajo de 1,1 mm
- Prueba de vida: 10.000 ciclos
Pin 2/4/5:
-Fuerza de contacto: 80 g±20 g a 0,8 mm de la cigüeña de trabajo
- Prueba de vida:10,000 ciclos
Eléctrico:
- tensión nominal:DC 12V; tensión nominal: 5A máximo.
- Resistencia de contacto del alfiler de resorte: 50 miliohm Max.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Aerosol de sal 24 horas
Parámetro de conector de cable magnético masculino de 5 pines y conector magnético femenino:
|
Nombre
|
Conector de cable magnético de 5 pin
|
|
El tipo
|
Hombre y mujer
|
|
El pin
|
5 pines o personalizado
|
|
El cable
|
El TPE
|
|
Duración del cable
|
70 mm
|
|
El color
|
Negro
|
|
Pogo pin/Partes giratorias
|
Las demás
|
|
Magnético
|
N2O y N3O
|
|
Fuerza de resorte
|
80G ±20g, en el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
5.0Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector del cable magnético masculino de 5 pines
Dibujo técnico del conector magnético femenino de 5 pines
Nodo de conexión del conector del cable magnético masculino
La vista de la mujer explotó
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
¿Por qué UPE debe ser su socio?
1- Experiencia especializada en conectores magnéticos
●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos
●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.
2Alta durabilidad y cumplimiento
● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.
●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.
3Producción competitiva
● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.
● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.
4. Prototipos rápidos y soporte
●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función
● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
