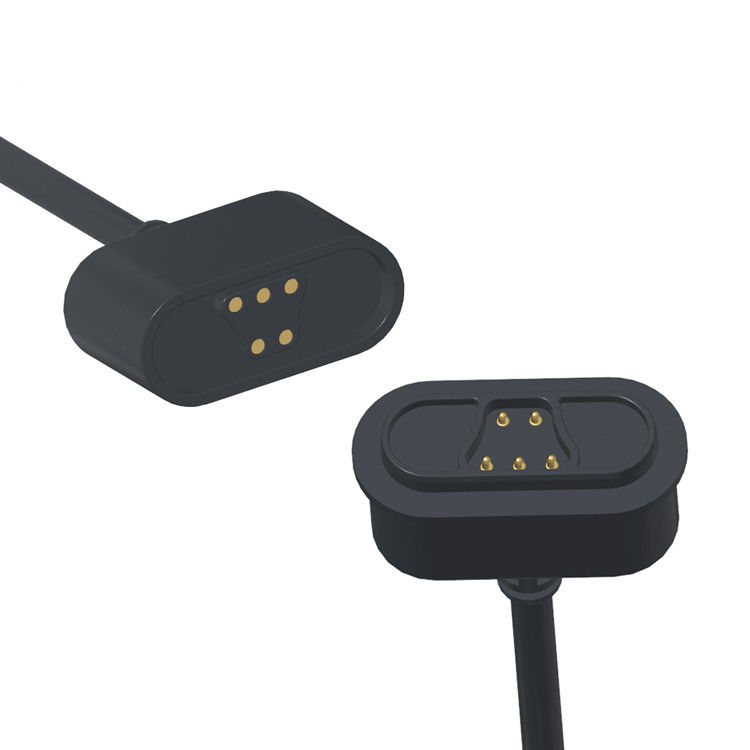

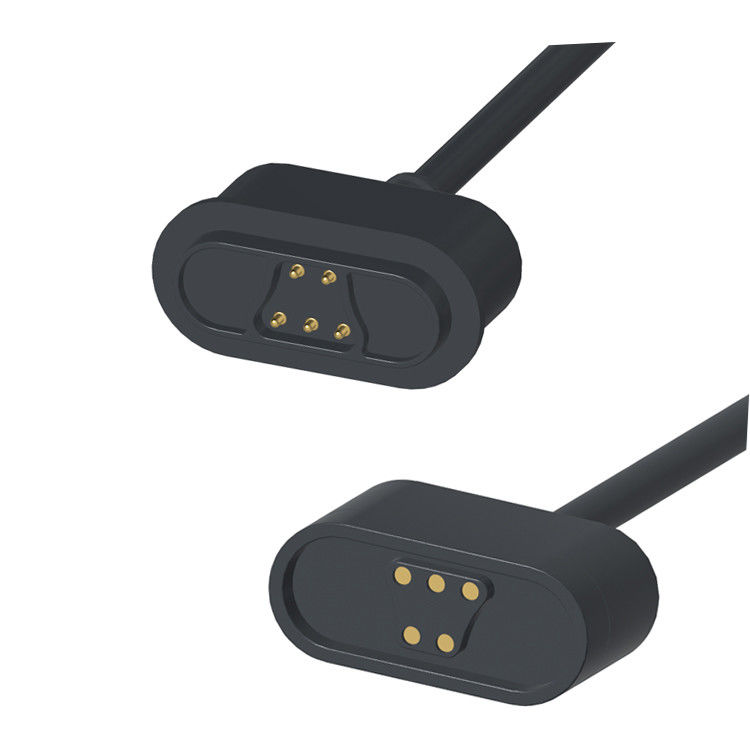

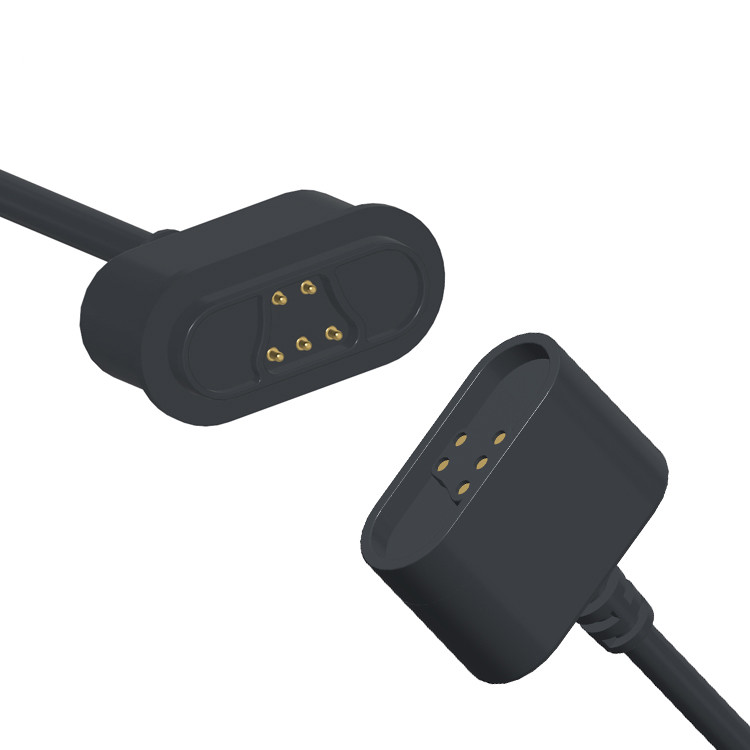

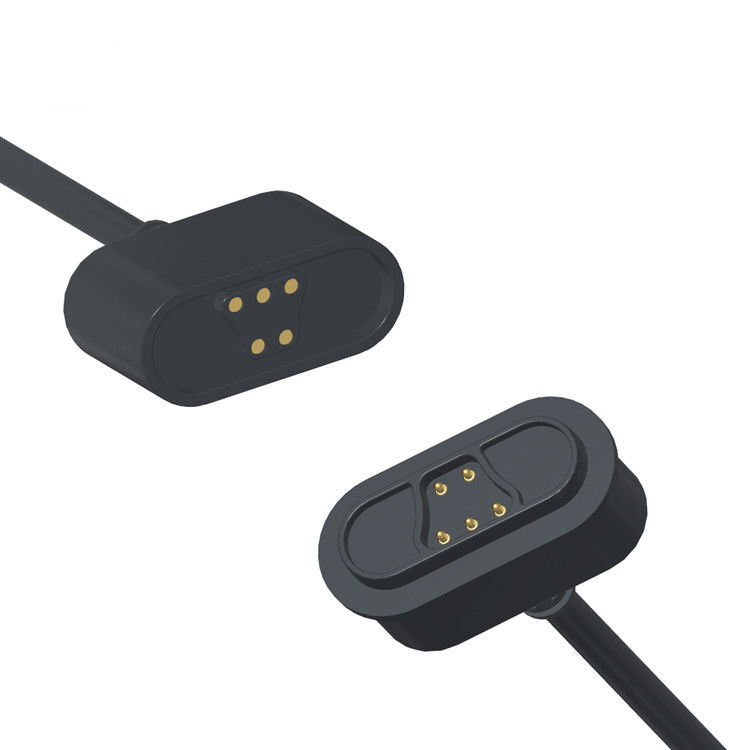

Conector de doble fila de 5 pines masculino y femenino de cable magnético de alimentación personalizado
Mecánica:
Pin1/3: ¿Qué es eso?
-Fuerza de contacto: 80 g±20 g en una cigüeña de trabajo de 1,1 mm
- Prueba de vida: 10.000 ciclos
Pin 2/4/5:
-Fuerza de contacto: 80 g±20 g a 0,8 mm de la cigüeña de trabajo
- Prueba de vida:10,000 ciclos
Eléctrico:
- tensión nominal:DC 12V; tensión nominal: 5A máximo.
- Resistencia de contacto del alfiler de resorte: 50 miliohm Max.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Aerosol de sal 24 horas
Conformidad con RoHS y REACH:
RoHS (Restricción de sustancias peligrosas): garantiza que los materiales estén libres de sustancias restringidas como plomo, cadmio, mercurio, etc.
REACH (Registro, Evaluación y Autorización de Sustancias Químicas): Confirma que todas las sustancias químicas están registradas y son seguras para su uso en la UE.
Aplicación: Todos los materiales (bronce, revestimiento dorado, carcasa HTN, PVC, imanes) y sus recubrimientos deben comprobarse su conformidad mediante declaraciones de materiales o ensayos de laboratorio.
Prueba de circuito corto y abierto al 100%:
Requisito de producción: cada unidad se somete a una verificación eléctrica:
Prueba de cortocircuito: confirma que no hay conexiones no deseadas entre los pines
Prueba de circuito abierto: verifica la continuidad en todas las vías de señal/potencia previstas
Método de ensayo: se realiza normalmente con equipos de ensayo automatizados durante el montaje final.
Aseguramiento de la calidad: Elimina el riesgo de que las unidades mal conectadas o defectuosas lleguen a los clientes
Parámetro de los conectores de cable magnético masculino y femenino de 5 pines:
|
Nombre
|
Conector de cable magnético de 5 pin
|
|
El tipo
|
Hombre y mujer
|
|
El pin
|
5 pines o personalizado
|
|
Cables para partes masculinas y femeninas
|
El TPE
|
|
Duración del cable de la parte masculina/femenina
|
70 mm
|
|
El color
|
Negro
|
|
Pogo pin/Partes giratorias
|
Las demás
|
|
Magnético
|
N2O y N3O
|
|
Fuerza de resorte
|
80G ±20g, en el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
5.0Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector del cable magnético masculino de 5 pines
Dibujo técnico del conector de cable magnético femenino de 5 pines
Nodo de conexión del conector del cable magnético masculino
Nodo de conexión del conector del cable magnético femenino
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
¿Por qué UPE debe ser su socio?
● Confiabilidad y durabilidad
● Diseño y entrega rápidos
● Una asociación confiable y honesta
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
