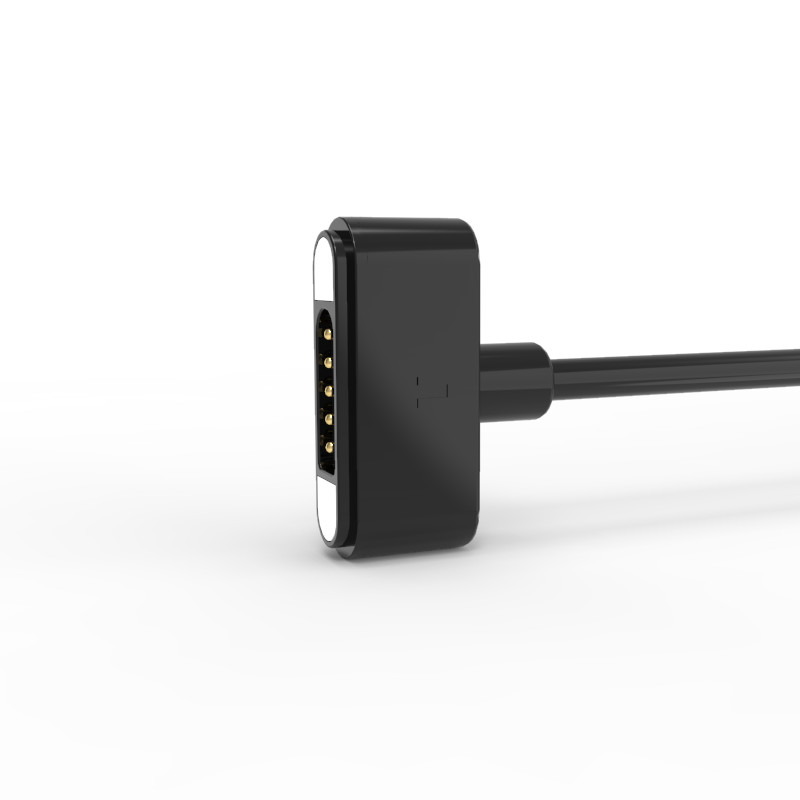

2Conector de cable de carga magnético masculino con sincronización de datos.(contactos recubiertos de oro, carcasa HTN, imán NdFeB, chaqueta TPE)
1. Características clave
.Cables flexibles de 1 metro (1000 mm) con aislamiento TPE de 4 núcleos (OD: 3,5 mm).
.Un fuerte acoplamiento magnético (> 550G fuerza magnética) con identificación de polaridad.
.Entrega de energía de 12 V/3 A a través de contactos magnéticos dorados.
.Datos/alimentación USB 2.0 (concha de acero inoxidable).
.Alta durabilidad: más de 50.000 ciclos de apareamiento, retardante de llama (UL94 V-0).
2Materiales y construcción
| Componente |
Especificación |
| El alfiler de Pogo |
Latón, superficie dorada (resistencia al contacto ≤ 50 mΩ). |
| Casas de plástico |
HTN + 30% UL94 V-0 negro (resistente a altas temperaturas). |
| Magnético |
Imán permanente de NdFeB (opción recubierta con epoxi para resistencia a los saleros). |
| Molde externo |
TPE 80A negro (flexible y resistente a la abrasión). |
| Conector USB |
Conchas de acero inoxidable (USB 2.0). |
| El cable |
Cuatro núcleos, de 1000 mm de largo:
- Rojo/Negro: hebras de 65 × 0,08 mm (potencia).
- Blanco/verde: hebras de 16 × 0,08 mm (datos).
- La chaqueta es de TPE negro. |
3Propiedades mecánicas y eléctricas
| Parámetro |
Valor |
| Fuerza de resorte |
La altura de los equipos de ensayo deberá ser de 80 g ± 20 g @ 1,0 mm. |
| Fuerza de adherencia magnética |
> 550G. |
| Vida de servicio |
50,000 ciclos por minuto. |
| Válvulas de tensión |
12 V de corriente continua. |
| Corriente continua |
3.0A. |
| Corriente máxima |
4.0A (máximo). |
| Resistencia de contacto |
≤ 50 mΩ. |
| Prueba de alta tensión |
AC/DC 1000V, 0.5mA, 3 segundos. Ahora, el equipo está listo. |
4. Medio ambiente y cumplimiento
-
Se cumplen los requisitos de RoHS y REACH.
-
Calificación de llama: UL94 V-0.
-
Prueba de rociado de sal: 48 horas (con imán recubierto de epoxi).
Dibujo técnico del conector de cable masculino de 5 pines (dimensiones clave):
Dibujo técnico del conector magnético femenino de 5 pines (dimensiones clave):
Conectores de cables magnéticos Aplicación:
Cómo hacer el pedido
* Usted nos envía el dibujo o muestra
* Nuestro equipo de ingenieros profesionales realiza la evaluación
* Usted confronta el dibujo y hacemos la muestra para enviarte
* Prueba la muestra y aprueba, luego realiza un pedido y paga el 50% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Le entregamos los productos con DHL, TNT, UPS, FedEx
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
