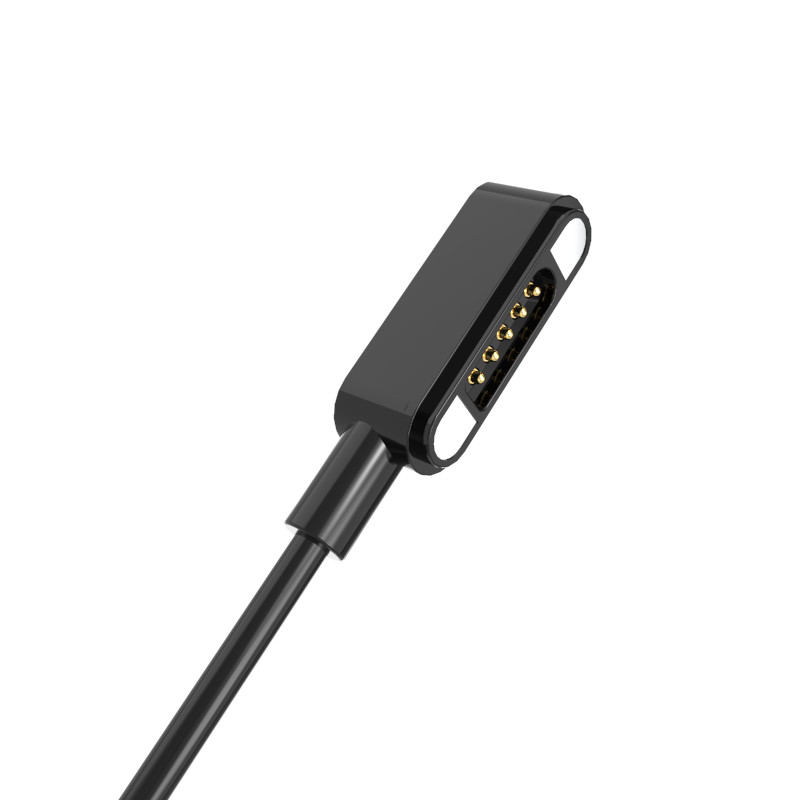

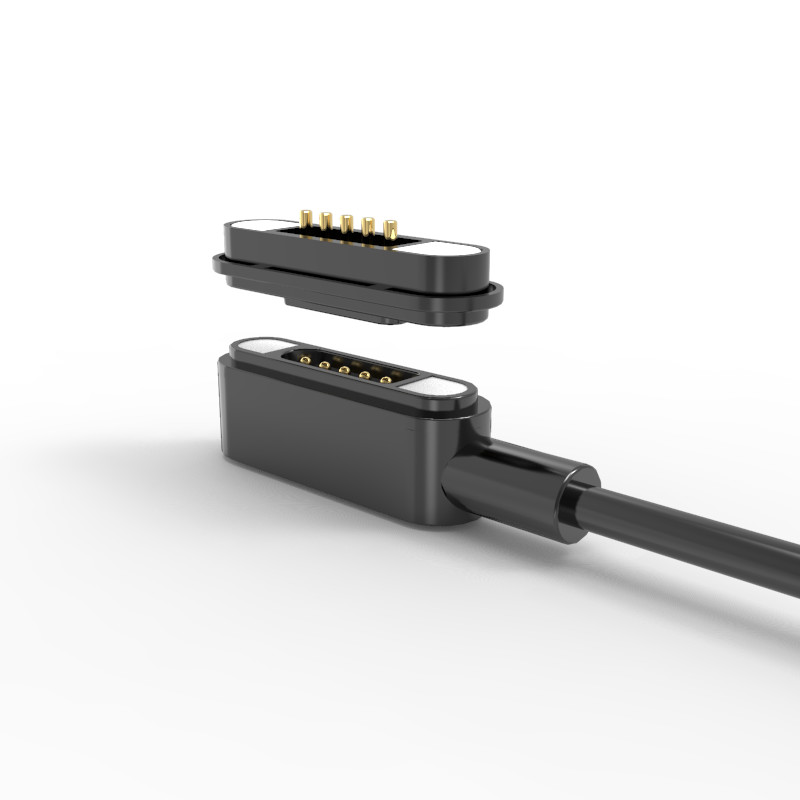

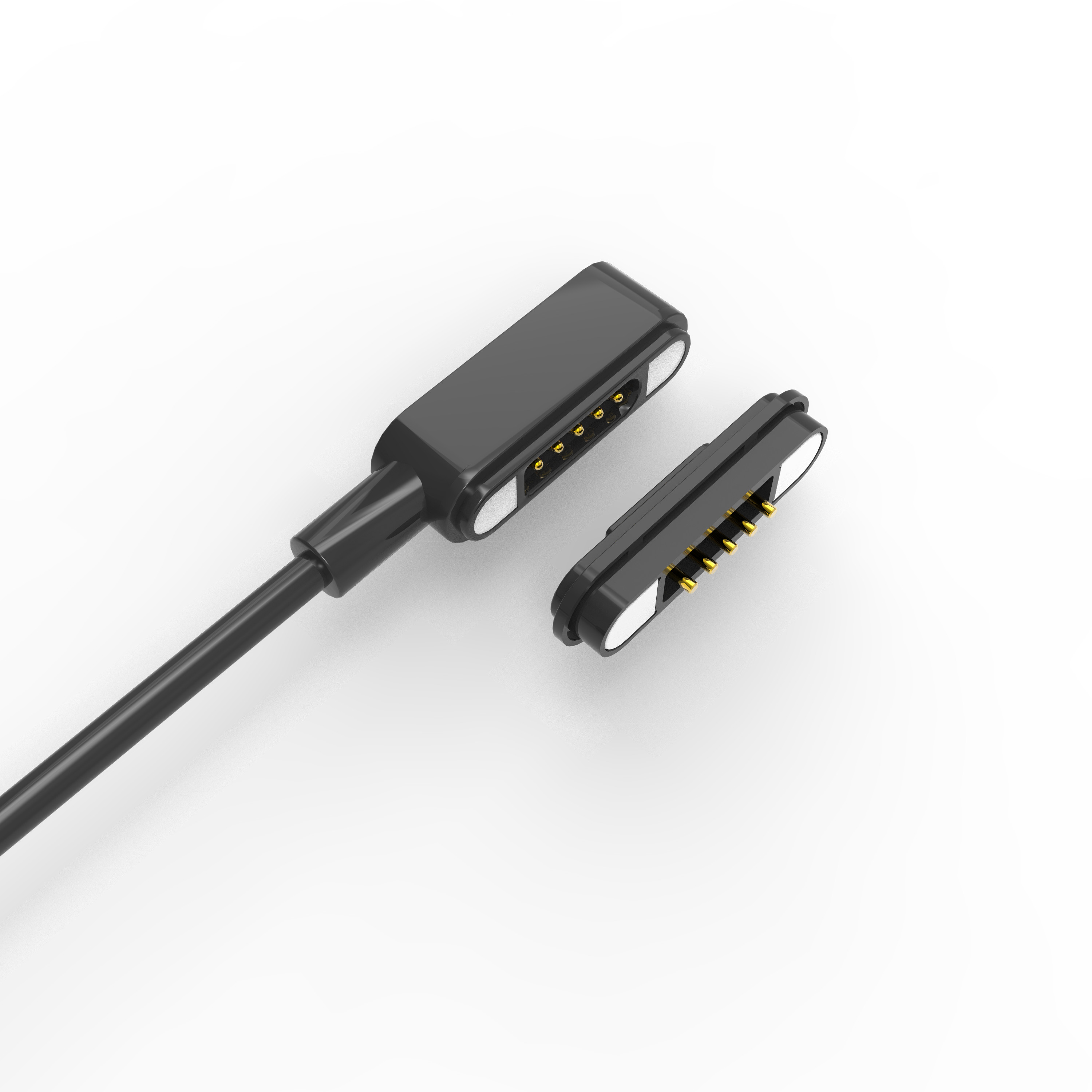

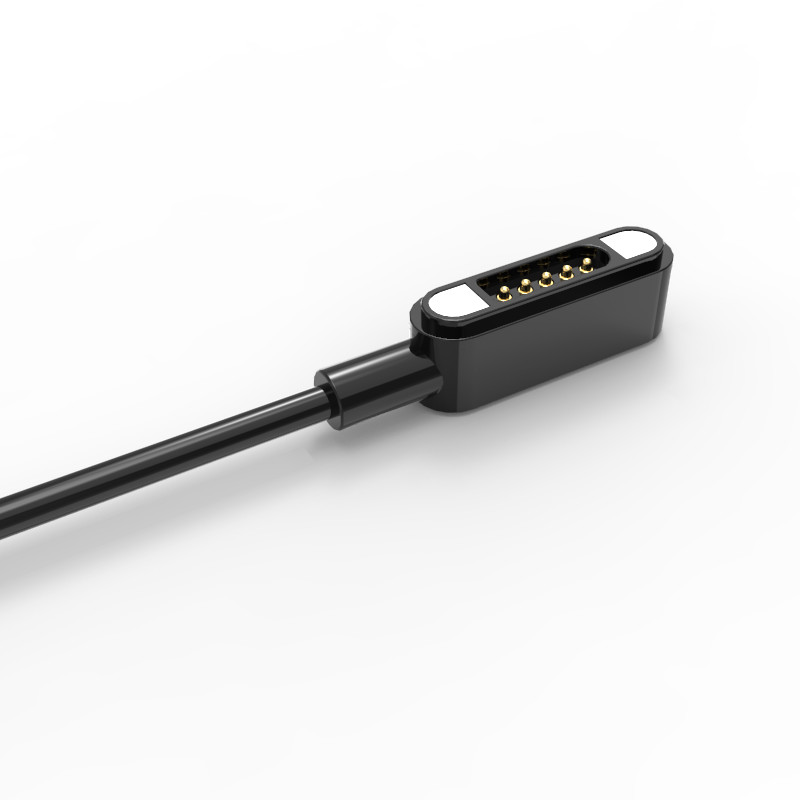

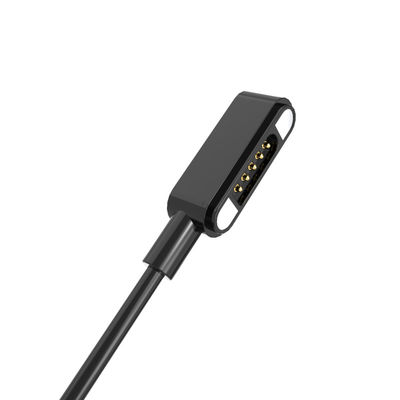

Conector de cable magnético Pogo Conector de 5 pines Conector de resorte
1Materiales y construcción
Pogo Pin: latón, superficie dorada (asegura baja resistencia al contacto y resistencia a la corrosión).
Conector USB:Concha de acero inoxidable (USB 2.0) para durabilidad y blindaje.
Vivienda:HTN (Nilón de alta temperatura) + 30% de relleno, con clasificación UL94 V-0 (retardante de llama, resistente a altas temperaturas).
Muelas exteriores (articulaciones):TPE 80A negro (elastómero termoplástico flexible y resistente a la abrasión).
Imán:imán permanente de neodimio y boro de hierro (NdFeB) (de alto rendimiento y fuerte adhesión).
El cable- ¿ Qué?3.5 mm,Cuatro núcleos
Rojo y negro: 65 hebras × 0,08 mm (cobre recubierto, mayor capacidad de corriente).
Blanco y verde: 16 hebras × 0,08 mm (cobre recubierto, probablemente para datos/señal).
El aislamiento:Revestimiento TPE negro(flexible y duradero)
2Propiedades mecánicas
Fuerza de resorte: 80 g ± 20 g a una altura de trabajo de 1,0 mm (garantiza una presión de contacto estable)
Fuerza de adhesión magnética: > 550 G (acoplamiento seguro macho-mujer).
Vida útil: más de 50.000 ciclos (alta durabilidad).
Características de seguridad: diseño anti-cortocircuito y marcas de polaridad para una correcta alineación.
3. Propiedades eléctricas
Válvulas de carga de las máquinas de ensayo.
Clasificaciones actuales:
Continuo: 3,0 A.
La potencia máxima (momentaria) será de 4,0 A máximo.
Resistencia de contacto: ≤ 50 mΩ (baja pérdida de potencia).
Conformidad: RoHS y REACH (amigable con el medio ambiente).
4Aplicaciones
Electrónica modular: dispositivos portátiles, dispositivos IoT, sensores desmontables.
Conexiones de PCB: soldadas a tablas o sobremoldeadas.
Sistemas compatibles con USB: Combina el suministro de energía (12V/3A) con datos a través de USB 2.0.
Uso de alta confiabilidad: Equipos automotrices, médicos o industriales (gracias a UL94 V-0 y vida útil de 50k ciclos).
Parámetro de los conectores magnéticos de 5 pines:
|
Nombre
|
Conector magnético de 5 pin
|
|
El tipo
|
El DIP
|
|
El pin
|
5 pines o personalizado
|
|
El tono
|
2.20 mm
|
|
El alfiler de Pogo
|
Las demás
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
Magnético
|
N2O y N3O
|
|
Fuerza magnética
|
550 g
|
|
Fuerza de resorte
|
80G ±20g, en1.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50000 ciclos Min..
|
|
En la actualidad
|
3.0A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Prueba de alta tensión
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
48 horas
|
|
Tolerancia de la disposición
|
± 0,05 mm
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector de cable masculino de 5 pines (dimensiones clave):
Dibujo técnico del conector magnético femenino de 5 pines (dimensiones clave):
