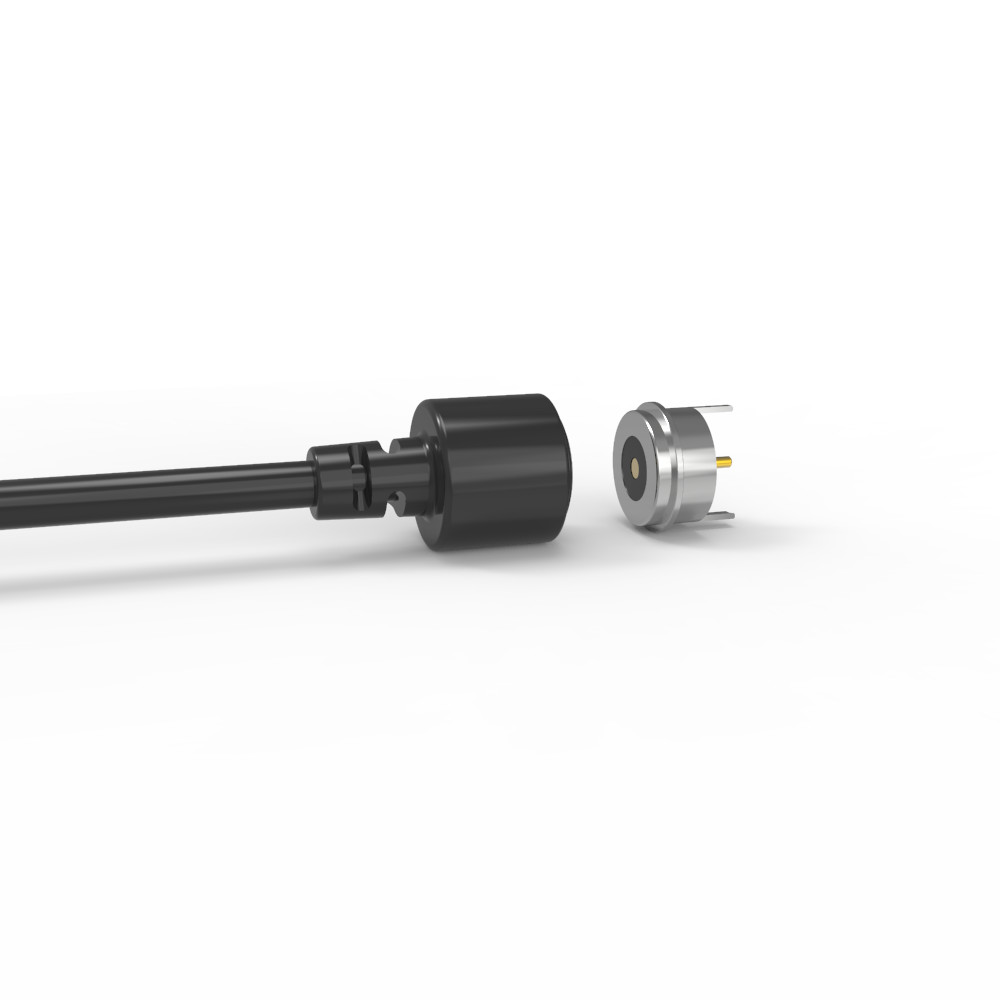

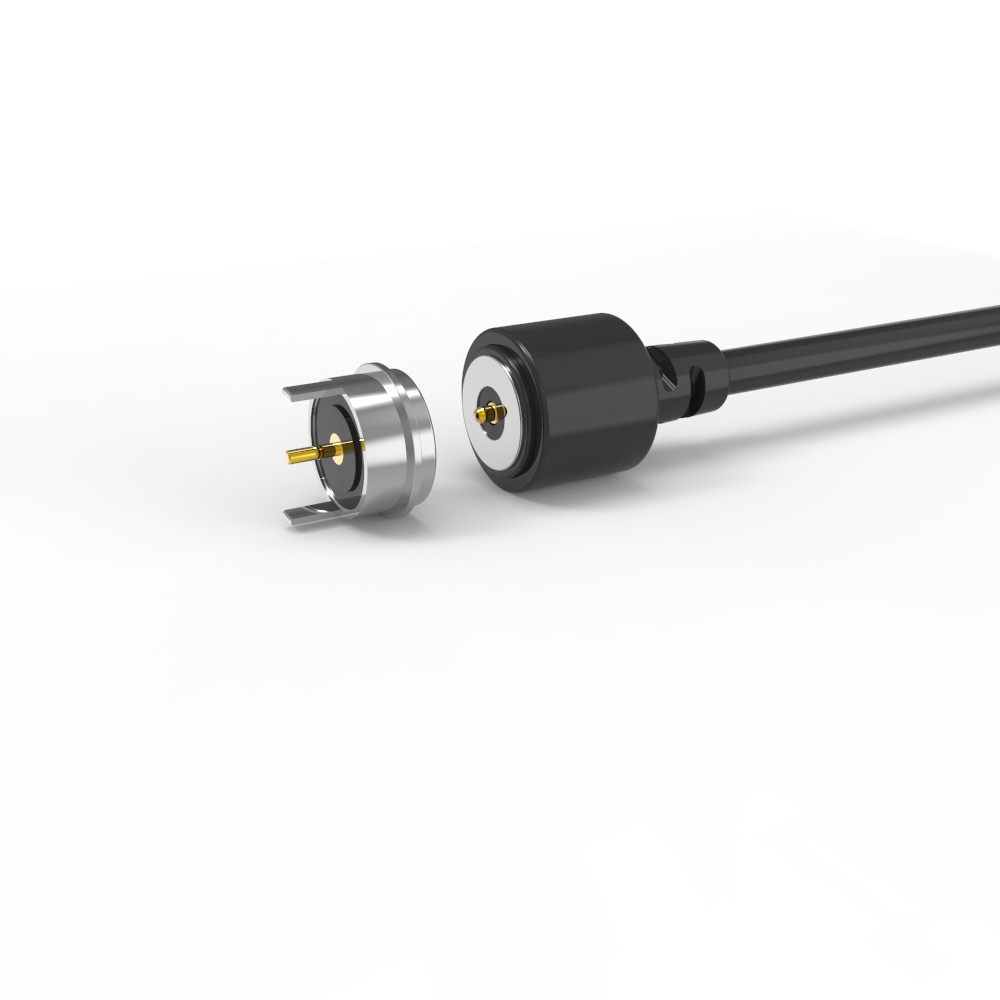

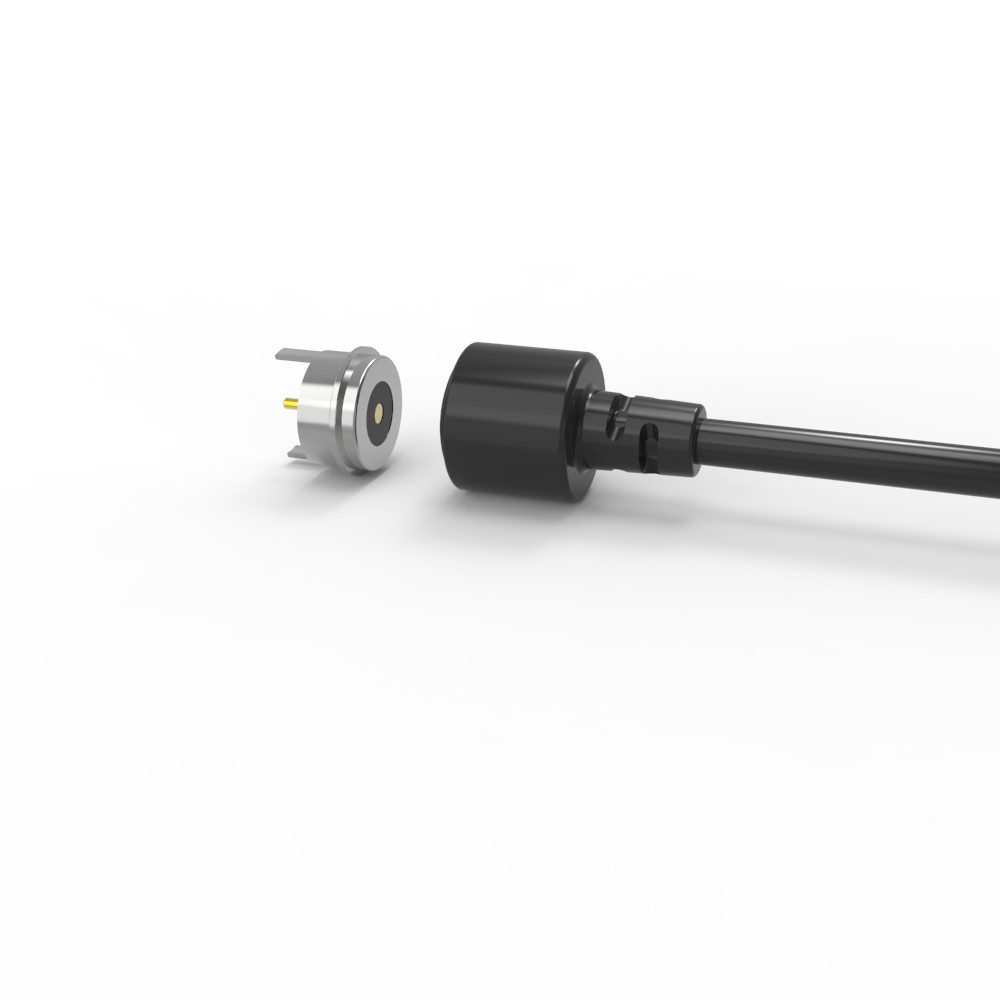

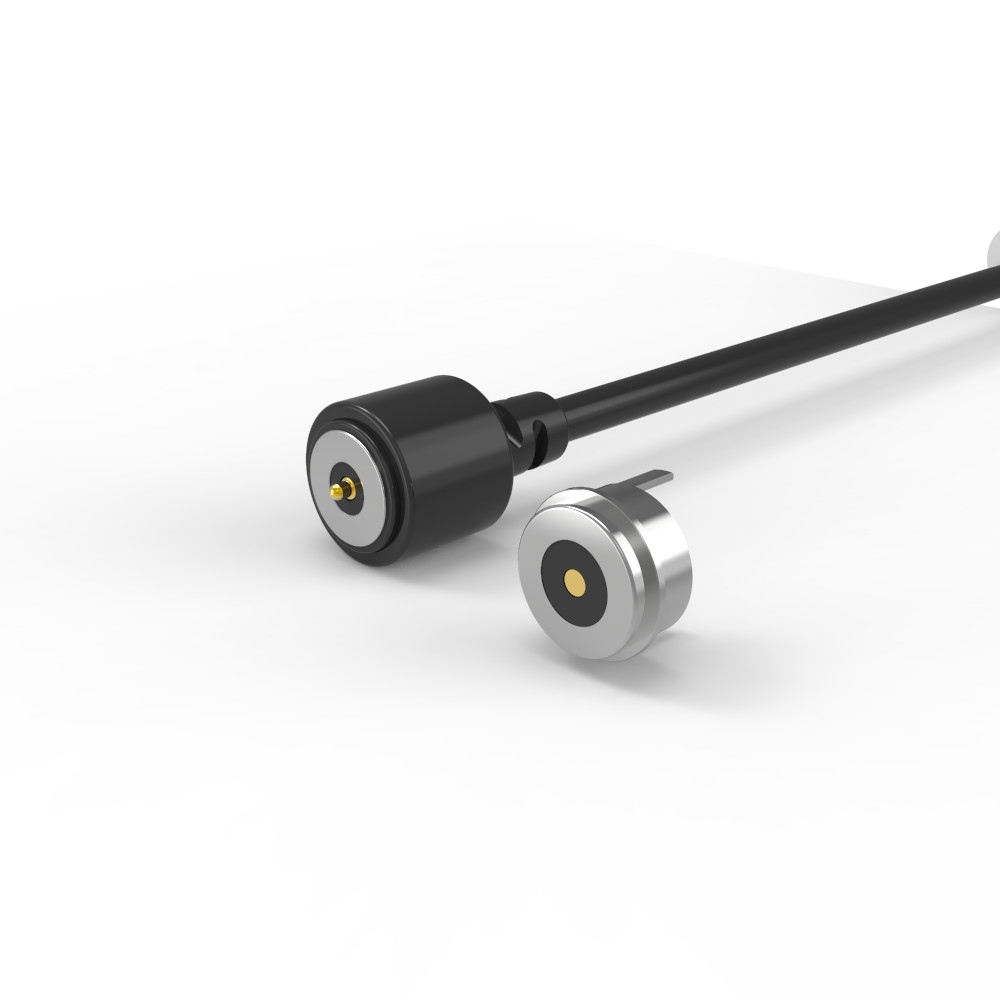

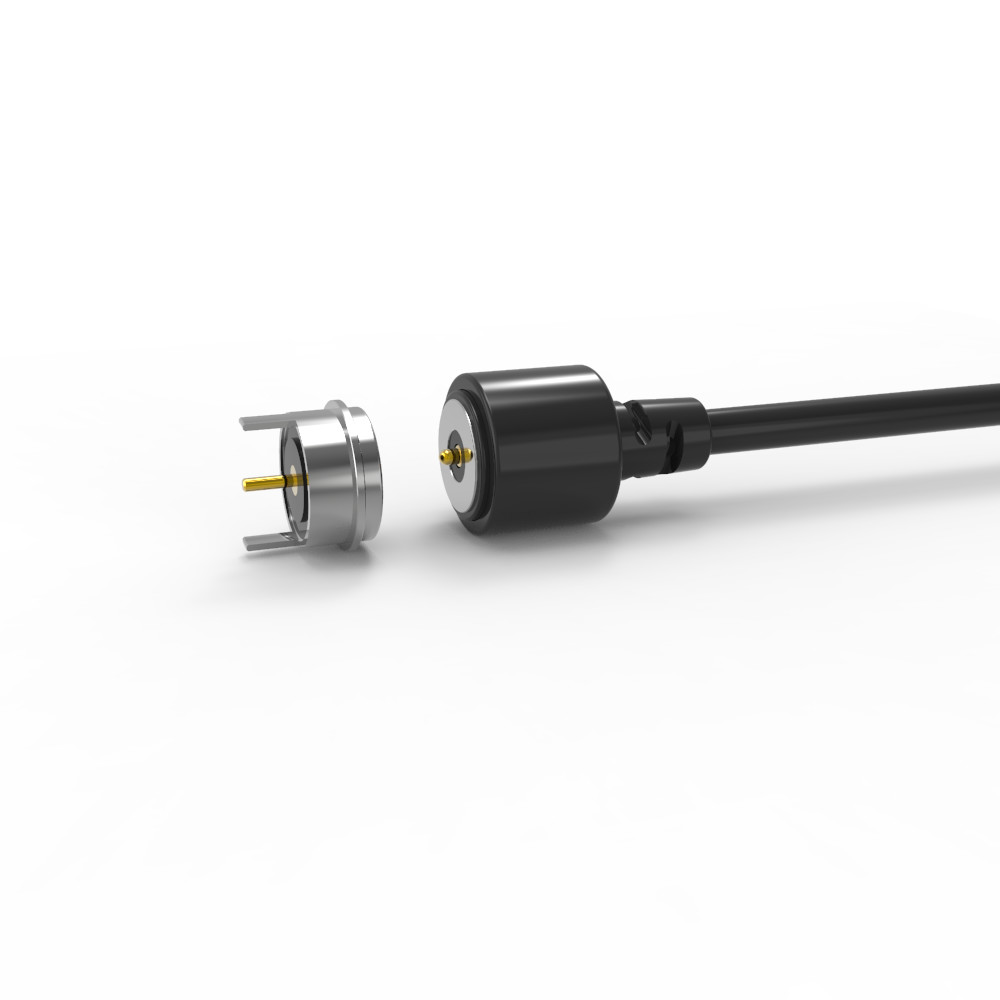

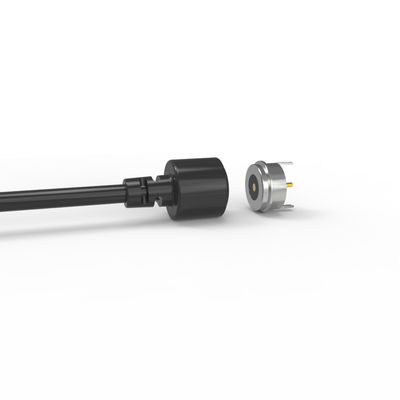

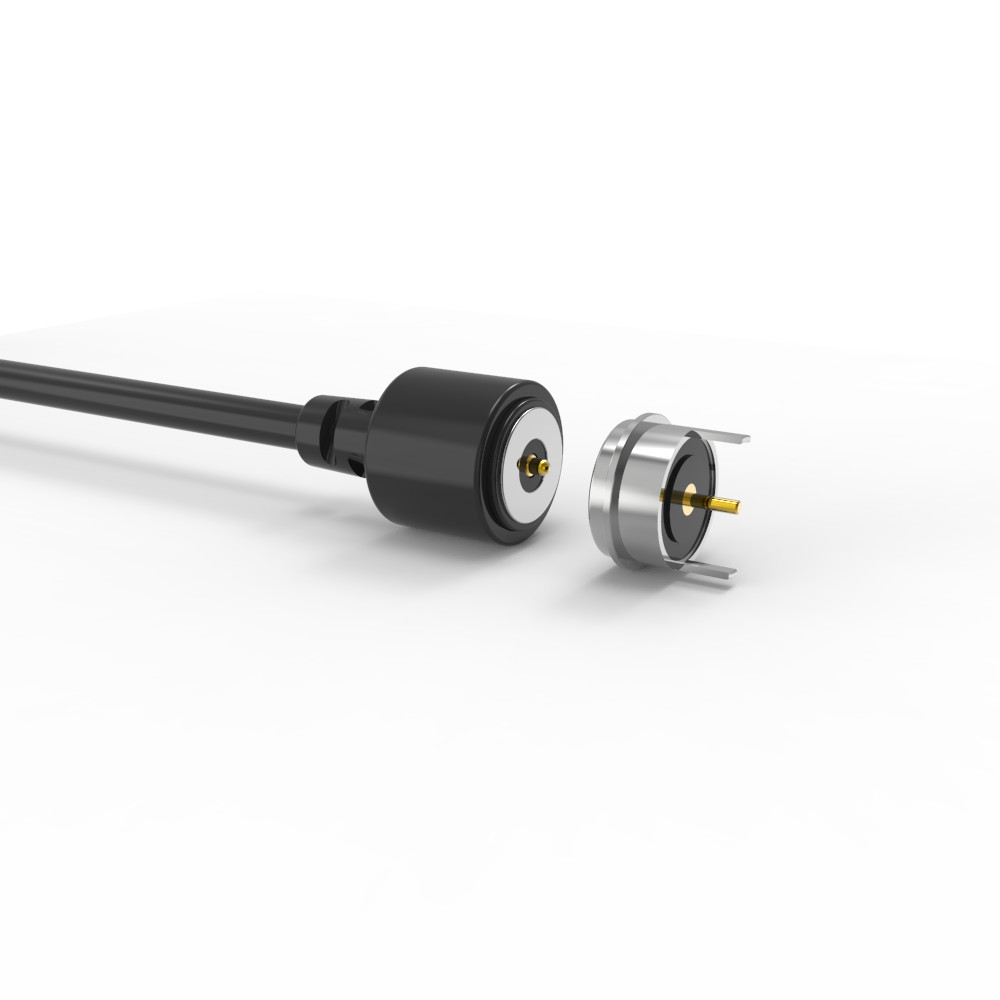

Conector de cable magnético en forma de T negro 90A conector chaqueta redonda conector magnético

Conector de cable magnético en forma de T negro, conector de 90A, cubierta del conector redonda, conector magnético.

UPE es un fabricante profesional de conectores magnéticos y conectores de cable magnéticos.

Contamos con nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y brindar servicio de personalización de conectores magnéticos. Se pueden diseñar diferentes productos y soluciones de conectores de pines pogo magnéticos según las diferentes necesidades del cliente.

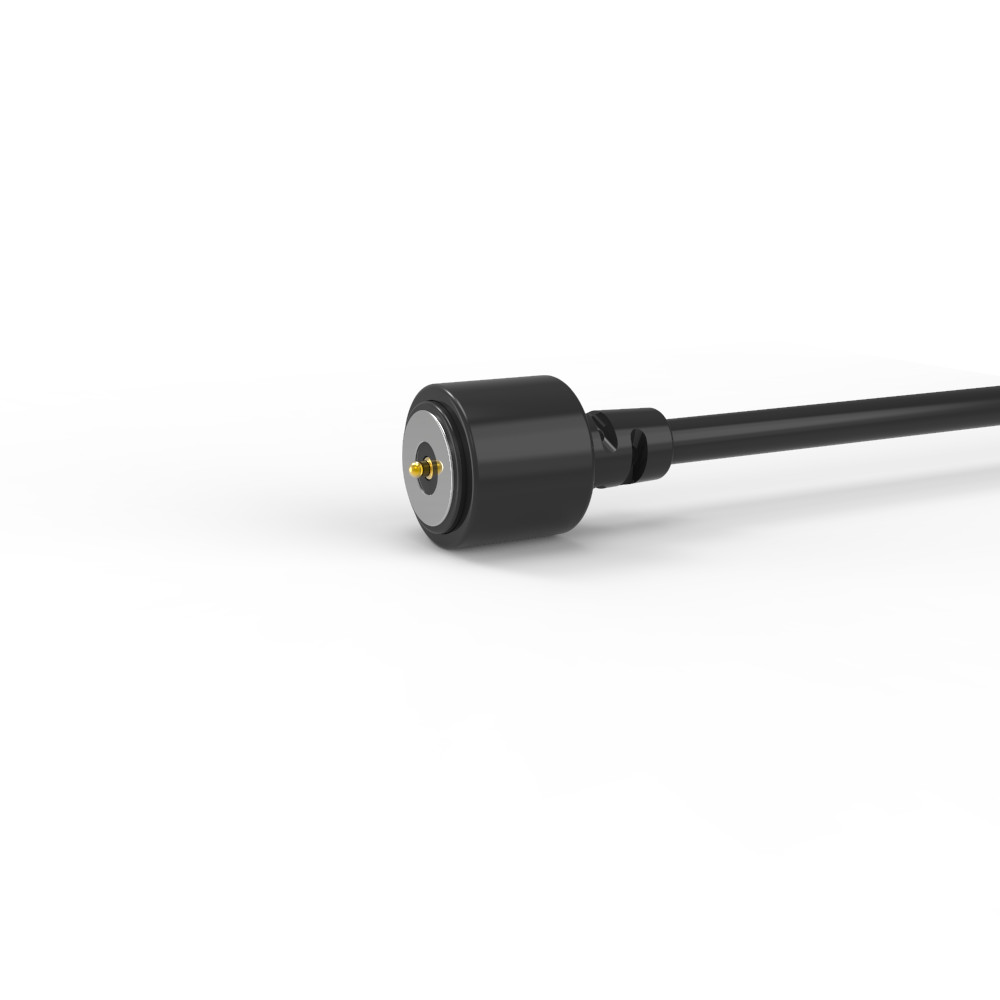

Conector de cable magnético macho:

Componentes y materiales clave:

1. Pines Pogo (Contactos eléctricos):

.Material base: Latón.

.Enchapado: Émbolo (punta móvil) y Barril (carcasa) chapados con mínimo 5 micro-pulgadas (µ") de Oro (Au) sobre 60-100 micro-pulgadas (µ") de Níquel (Ni). Esto proporciona una excelente resistencia a la corrosión, conductividad y durabilidad.

2. Carcasa (Cuerpo principal de plástico):

.Material: HTN negro (Nylon de alta temperatura) reforzado con 30% de fibra de vidrio (GF).

.Clasificación de inflamabilidad: UL94 V-0 (Excelente resistencia a la llama, autoextinguible).

3. Imán:

.Tipo: Neodimio Hierro Boro (NdFeB), grado N52 (el grado más fuerte disponible comúnmente).

.Enchapado: Níquel (Ni) - Proporciona protección contra la corrosión para el imán.

4. Cable:

.Tipo: 2 conductores (2C).

.Diámetro exterior (OD): 3,0 mm.

.Conductor: Probablemente hebras de 43 AWG (TC43), 0,08 mm de diámetro cada una (proporciona flexibilidad).

5. Cubierta del cable y cubierta del conector:

.Material: TPE negro (Elastómero termoplástico).

.Dureza: 90A Shore (Un buen equilibrio entre flexibilidad, durabilidad y agarre).

Especificaciones mecánicas:

1. Fuerza del resorte: 60 gramos ±10g (es decir, 50g a 70g) medidos cuando el pin pogo se comprime a su carrera de trabajo de 1,0 mm. Esta es una fuerza moderada y confiable para el contacto eléctrico.

2. Carrera completa: 1,20 mm (La distancia máxima que el émbolo del pin pogo puede comprimirse en el barril).

3. Vida mecánica: Mínimo 10.000 ciclos de acoplamiento (conexiones/desconexiones). Indica un diseño robusto adecuado para un uso frecuente.

Especificaciones eléctricas:

1. Voltaje de funcionamiento: 12V CC.

2. Corriente de funcionamiento: 2A (por pin/par).

3. Resistencia de contacto: Máximo 50 miliohmios (mΩ) por par de pines pogo en condiciones especificadas.

4. Pruebas: 100% de las unidades se someten a Circuito abierto y Cortocircuito pruebas para garantizar la funcionalidad y seguridad eléctrica básica.

Cumplimiento y fiabilidad:

1. Cumplimiento ambiental: Se declara explícitamente que cumple con RoHS (Restricción de sustancias peligrosas) y REACH (Registro, Evaluación, Autorización y Restricción de productos químicos). Esencial para la mayoría de los mercados globales.

2. Resistencia a la corrosión (Prueba de niebla salina): 48 horas de exposición según un método de prueba estándar (por ejemplo, ASTM B117). Esta es una duración de prueba significativa, que indica una buena resistencia a la corrosión para el enchapado/materiales, adecuada para entornos exigentes.

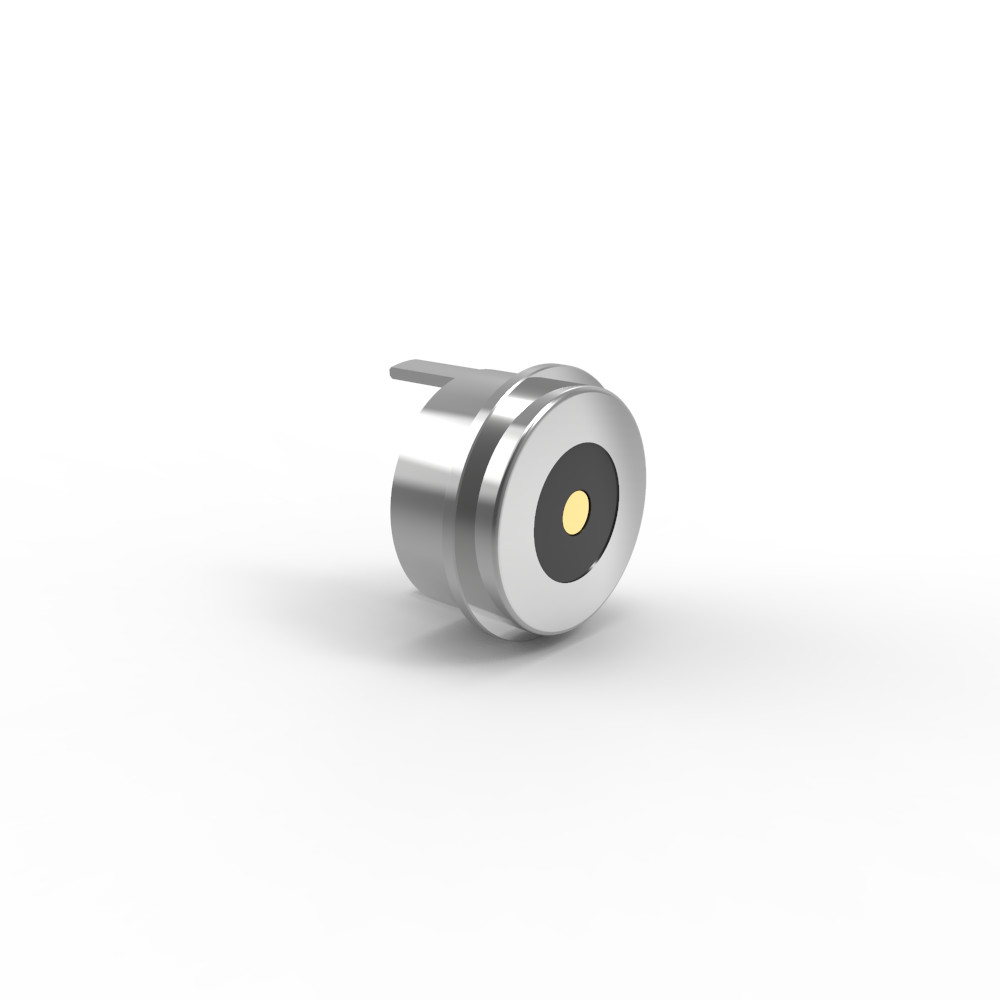

Conector magnético hembra:

..Materiales:
PIN: C6801 sin plomo, enchapado 5U" Min Au sobre 60~100U"Ni ;
Carcasa: Negro HTN+30%GF UL94 V-0 ;
Shel1: C6801 sin plomo, enchapado Ni;
Imán: NdFeB N52, enchapado Ni
...Eléctrico:
Voltaje: 12 V.
Corriente: 5,0 A.
Resistencia de contacto: 50 mΩ Máx. (PIN).
Prueba 100% abierta y corta.
Producto conforme con ROHS o REACH.
Prueba de niebla salina: 48 H.

Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura de placa PCB enchufable;
2. Formación y encapsulación después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del diseño de PCB

Ventajas del conector magnético:

● Diseño humanizado de la experiencia de conexión de adsorción automática;

● Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

● Tiempo de vida útil: hasta 100.000-200.000 ciclos;

● Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo y agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de corriente grande;

● La apariencia del conector magnético se puede combinar de acuerdo con el diseño del dispositivo de aplicación del cliente;

● Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

● Realice la transmisión de señal de alta frecuencia, puede reemplazar la función tradicional USB2.0 Transmisión de señal de video y audio HDMI 1.3

Aplicación de productos:

1) Placa PCB;
2) Cámara digital/Productos médicos/Cartuchos de impresora;
3) Mango de golf/Vehículos eléctricos/Aplicaciones de telefonía;
4) Desfibrilador cardíaco/Carga de coche/Purificador de aire;
5) Luminarias planas LED/Luz de flash LED/Tableta/Portátil/PC ;
6) Banco de energía/Producto digital/Pequeña aplicación eléctrica doméstica;
7) Productos de carga/Productos de transmisión de señal, etc.

Preguntas frecuentes

1. ¿Por qué elegirnos?
Con 100% de sinceridad, nuestra empresa le brindará el mejor servicio, ya sean productos o posventa. Le proporcionaremos la cotización más razonable y diseñaremos muestras de alta calidad de acuerdo con sus dibujos o requisitos. Brindamos garantía para cada cliente después de la venta.

2. ¿Puede personalizar productos para nosotros?
Estamos muy contentos de personalizar para usted o diseñar para usted. Por favor, proporciónenos su dibujo o muestras, y díganos sus requisitos especiales sobre los productos. Podemos personalizar lo antes posible de acuerdo con sus requisitos.

3. ¿Cuánto costará la muestra?
Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.
Si se personalizan artículos, cobraremos por el costo adecuado y reembolsaremos una proporción razonable de la tarifa de muestra cuando tenga un pedido para nosotros.

4. ¿Qué pasa con su tiempo de entrega?
El tiempo de entrega depende de la cantidad y la dificultad del pedido del cliente. Por lo general, la entrega de los productos en stock se realiza en 3 días, mientras que los productos personalizados se entregan en 2 semanas.

5. ¿Qué pasa con el control de calidad de su empresa?
Probaremos e inspeccionaremos los productos para garantizar la calidad de los productos y obtener su satisfacción. La calidad es lo más importante en nuestra empresa, desde el material hasta la entrega, todo se verificará dos veces y la empresa obtendrá IS09001 para garantizar esto.

Cómo pedir conectores magnéticos de UPE

✅ Paso 1: Envíe sus requisitos

✅ Paso 2: Cotización y acuerdo

✅ Paso 3: Confirmar pedido y pagar

✅ Paso 4: Producción y envío

✅ Paso 5: Garantía de calidad
