- ¿Qué quieres decir?8.0MM 2Pin macho y hembra Pogo Pin magnético con conector de cable 2A 12V

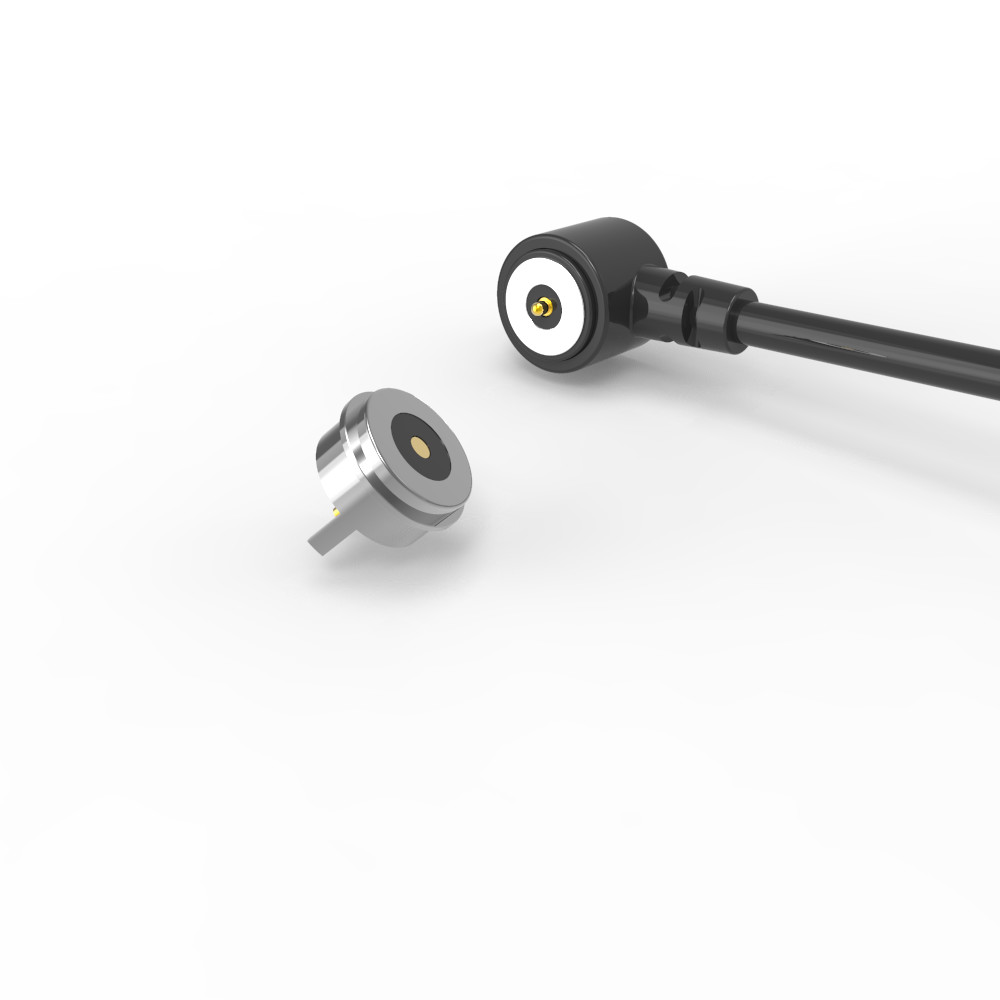

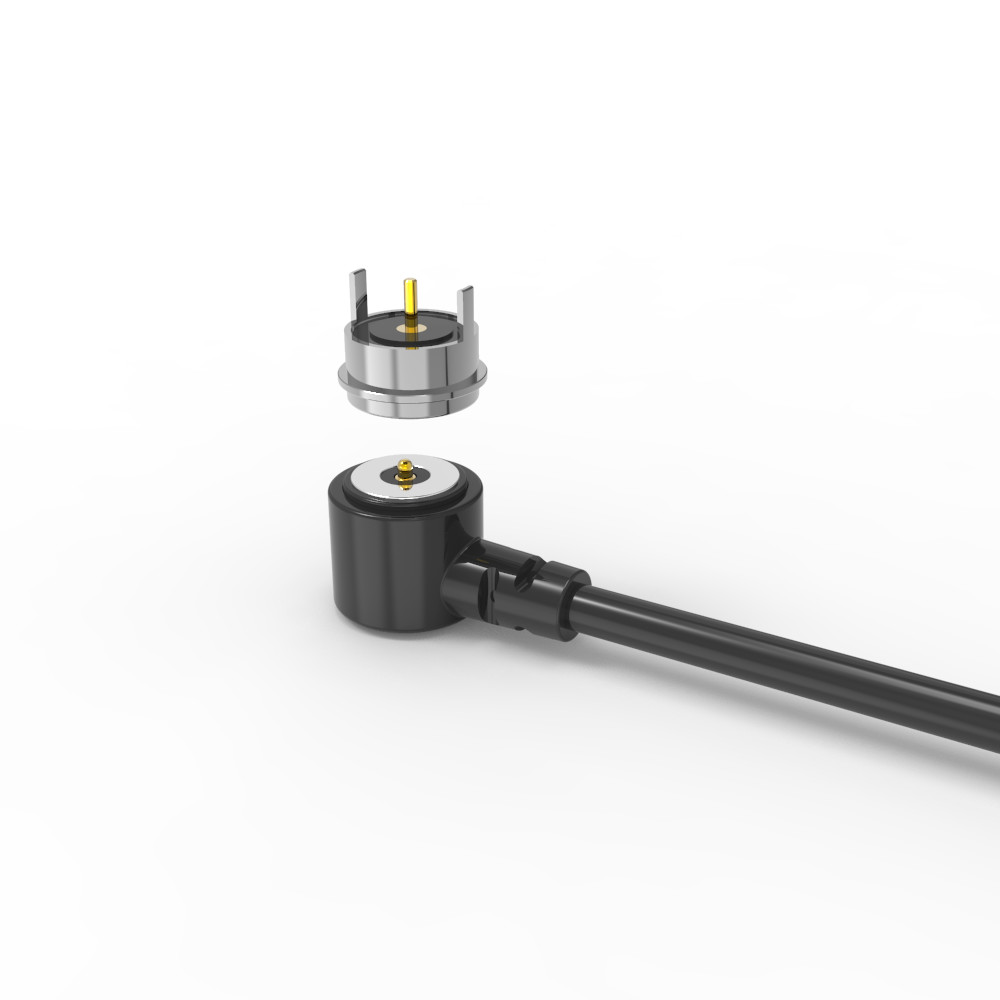

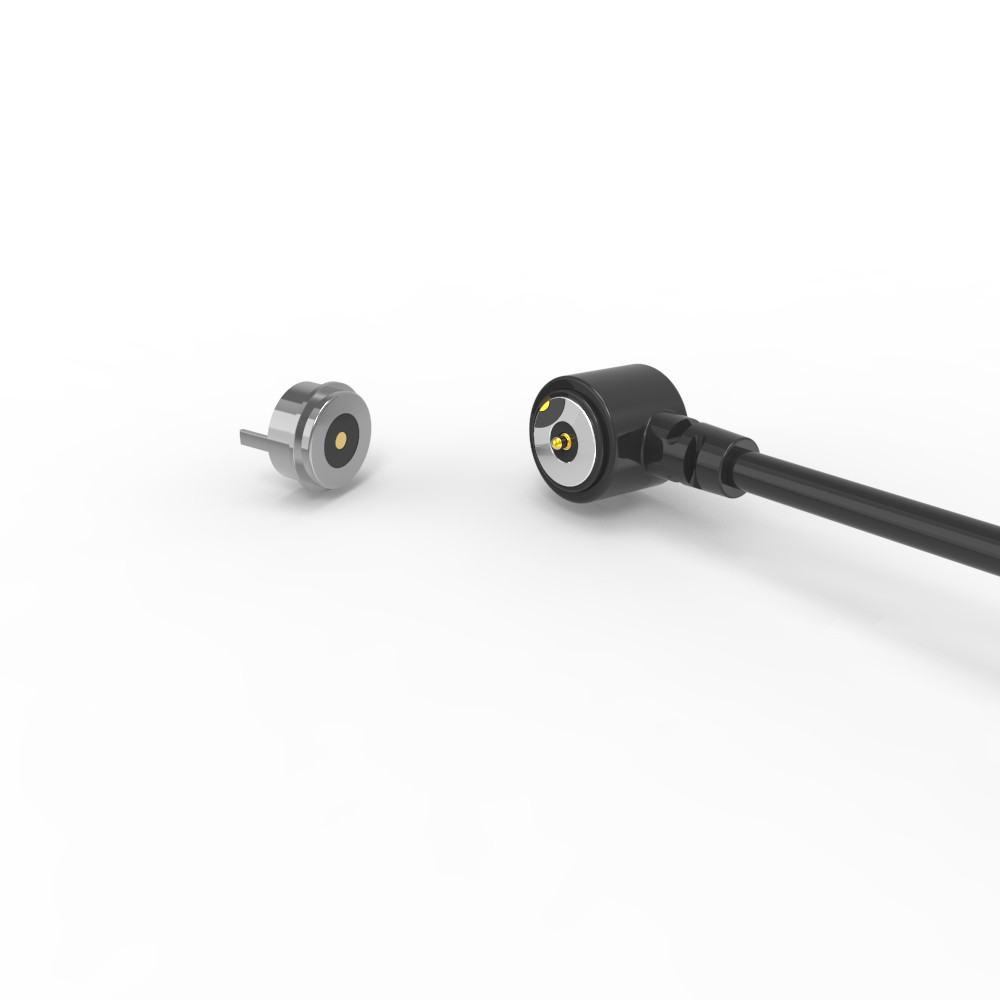

Conector magnético de cable de 2 pines macho y hembra  Pogo Pin con cable de 2A 12V.

Capacidades del conector magnético de UPE
Experiencia principal:

Diseño de conector magnético personalizado (pogo pin, conjuntos de cables, montado en PCB)

Soluciones integrales desde el concepto hasta la producción en masa

Especialización en aplicaciones de alta fiabilidad (industrial, médica, automotriz, electrónica de consumo)

Conector de cable magnético macho:

Componentes y materiales clave:

1.Pines Pogo (Contactos eléctricos):

.Material base: Latón.

.Enchapado: Émbolo (punta móvil) y barril (carcasa) chapados con un mínimo de 5 micro-pulgadas (µ") de oro (Au) sobre 60-100 micro-pulgadas (µ") de níquel (Ni). Esto proporciona una excelente resistencia a la corrosión, conductividad y durabilidad.

2.Carcasa (Cuerpo principal de plástico):

.Material: HTN negro (Nylon de alta temperatura) reforzado con 30% de fibra de vidrio (GF).

.Clasificación de inflamabilidad: UL94 V-0 (Excelente resistencia a la llama, autoextinguible).

3.Imán:

.Tipo: Boro de hierro de neodimio (NdFeB), grado N52 (el grado más fuerte disponible comúnmente).

.Enchapado: Níquel (Ni) - Proporciona protección contra la corrosión para el imán.

4.Cable:

.Tipo: 2 conductores (2C).

.Diámetro exterior (OD): 3,0 mm.

.Conductor: Probablemente hebras de 43 AWG (TC43), 0,08 mm de diámetro cada una (proporciona flexibilidad).

5.Chaqueta de cable y chaqueta de conector:

.Material: TPE negro (elastómero termoplástico).

.Dureza: 90A Shore (Un buen equilibrio entre flexibilidad, durabilidad y agarre).

Especificaciones mecánicas:

1.Fuerza del resorte: 60 gramos ±10g (es decir, 50 g a 70 g) medidos cuando el pin pogo se comprime a su carrera de trabajo de 1,0 mm. Esta es una fuerza moderada y confiable para el contacto eléctrico.

2.Carrera completa: 1,20 mm (La distancia máxima que el émbolo del pin pogo se puede comprimir en el barril).

3.Vida mecánica: Mínimo 10.000 ciclos de acoplamiento (conexiones/desconexiones). Indica un diseño robusto adecuado para un uso frecuente.

Especificaciones eléctricas:

1.Voltaje de funcionamiento: 12V CC.

2.Corriente de funcionamiento: 2A (por pin/par).

3.Resistencia de contacto: Máximo 50 miliohmios (mΩ) por par de pines pogo en condiciones especificadas.

4.Pruebas: 100% de las unidades se someten a Circuito abierto y Cortocircuito pruebas para garantizar la funcionalidad y seguridad eléctrica básica.

Cumplimiento y fiabilidad:

1.Cumplimiento ambiental: Se declara explícitamente que cumple con RoHS (Restricción de sustancias peligrosas) y REACH (Registro, evaluación, autorización y restricción de productos químicos). Esencial para la mayoría de los mercados globales.

2.Resistencia a la corrosión (Prueba de pulverización de sal): 48 horas de exposición según un método de prueba estándar (por ejemplo, ASTM B117). Esta es una duración de prueba significativa, lo que indica una buena resistencia a la corrosión para el enchapado/materiales, adecuado para entornos exigentes.

Conector magnético hembra:

..Materiales:
PIN: C6801 sin plomo, enchapado 5U" Min Au sobre 60~100U"Ni ;
Carcasa: Negro HTN+30%GF UL94 V-0 ;
Shel1: C6801 sin plomo Enchapado Ni;
Imán: NdFeB N52 Enchapado Ni
...Eléctrico:
Voltaje: 12 V.
Corriente: 5,0 A.
Resistencia de contacto: 50 mΩ máx. (PIN).
Prueba 100% abierta y corta.
Producto que cumple con ROHS o REACH.
Prueba de pulverización de sal: 48 H.

Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1.Placa PCB de soldadura enchufable;
2. Formación y encapsulación después de soldar cables;
3.Se puede agregar un terminal de transferencia de esa placa PCB;
4.Moldeo por inyección de molde incrustable;
5.Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del pcb recomendada

Ventajas del conector magnético:

1.Experiencia de usuario sin esfuerzo

.Adsorción automática: se conecta fácilmente con una simple acción de "encaje", sin necesidad de una alineación precisa.

.Seguridad anticaída: se desprende limpiamente bajo tensión (por ejemplo, tropezar con el cable), protegiendo los dispositivos de daños.

2.Durabilidad excepcional

.Alta vida útil: clasificado para 100.000 a 200.000 ciclos de conexión/desconexión, superando con creces los conectores estándar.

.Diseño robusto: la estructura reforzada resiste el estrés físico y el uso frecuente.

3.Resistencia ambiental

.Impermeabilización IPX8: el puerto del lado del dispositivo (hembra) resiste la inmersión (ideal para dispositivos portátiles, equipos médicos, dispositivos para exteriores).

.Resistencia al polvo: el diseño sellado evita la entrada de partículas.

4.Entrega de energía de alto rendimiento

.Soporte de carga rápida: maneja corrientes de 5A a 10A, lo que permite una carga rápida para dispositivos que consumen mucha energía.

.Baja resistencia: optimizado para una transmisión eficiente de alta corriente con una pérdida de energía mínima.

5.Flexibilidad de diseño

.Estética personalizable: forma, color y marca adaptados para que coincidan con los dispositivos host (por ejemplo, dispositivos portátiles, dispositivos IoT).

.Adaptabilidad del factor de forma: se puede diseñar para perfiles ultradelgados o carcasas especializadas.

6.Seguridad mejorada

.Anticortocircuito: protección integrada contra cortocircuitos accidentales durante la conexión/desalineación.

.Polaridad a prueba de tontos: el diseño físico evita la inserción incorrecta (protección contra polaridad inversa).

7.Capacidad de señal avanzada

.Datos de alta velocidad: admite USB 2.0, HDMI 1.3, señales de audio/video, reemplazando los puertos tradicionales sin comprometer la función.

.Integridad de la señal: mantiene una transmisión estable para video/audio incluso con desconexiones frecuentes.

Aplicación de productos:

Preguntas frecuentes

1.¿Por qué elegirnos?
Con el 100% de sinceridad, nuestra empresa le brindará el mejor servicio, ya sean productos o posventa. Proporcionaremos la cotización más razonable y diseñaremos muestras de alta calidad de acuerdo con sus dibujos o requisitos. Brindamos garantía para cada cliente después de la venta.

2.¿Puede personalizar productos para nosotros?
Estamos muy contentos de personalizar o diseñar para usted. Por favor, proporciónenos su dibujo o muestras y díganos sus requisitos especiales sobre los productos. Podemos personalizar lo antes posible de acuerdo con sus requisitos.

3.¿Cuánto costará la muestra?
Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.
Si personaliza artículos, cobraremos por el costo adecuado y reembolsaremos una proporción razonable de la tarifa de muestra cuando tenga un pedido para nosotros.

4.¿Qué pasa con su tiempo de entrega?
El tiempo de entrega depende de la cantidad y la dificultad del pedido del cliente. Por lo general, los productos en stock se entregan en 3 días, mientras que los productos personalizados se entregan en 2 semanas.

5.¿Qué tal el control de calidad de su empresa?
Probaremos e inspeccionaremos los productos para garantizar la calidad de los productos para obtener su satisfacción. La calidad es lo más importante en nuestra empresa, desde el material hasta la entrega, todo se verificará dos veces y la empresa obtendrá IS09001 para garantizar esto.
